   Стр. 15

ЗАКРОЙТЕ ПРОБКОЙ

НЕИСПОЛЬЗУЕМОЕ ДРЕНАЖНОЕ ОТВЕРСТИЕ
Для предотвращения нежелательных утечек

закройте неиспользуемое дренажное

отверстие прилагаемой резиновой пробкой.

Шаг 5. Присоединить дренажный шланг
По умолчанию дренажный шланг

присоединяется с левой стороны блока (если

смотреть на блок сзади). Однако он также может

присоединяться и с правой стороны.
1.  Для обеспечения правильного дренажа

присоединяйте дренажный шланг с той

же стороны блока, с которой выходит

трубопровод хладагента.

2.  Присоедините удлинитель дренажного

шланга (приобретается отдельно) к концу

дренажного шланга.

3.  Плотно оберните место соединения

тефлоновой лентой, чтобы обеспечить

надежное уплотнение и предотвратить

утечки.

4.  Для предотвращения конденсации поместите

участок дренажного шланга, находящийся

в помещении, в теплоизолирующую трубку

из вспененного материала.

5.  Снимите воздушный фильтр, налейте

небольшое количество воды в поддон

для сбора конденсата и убедитесь в том,

что вода беспрепятственно стекает.

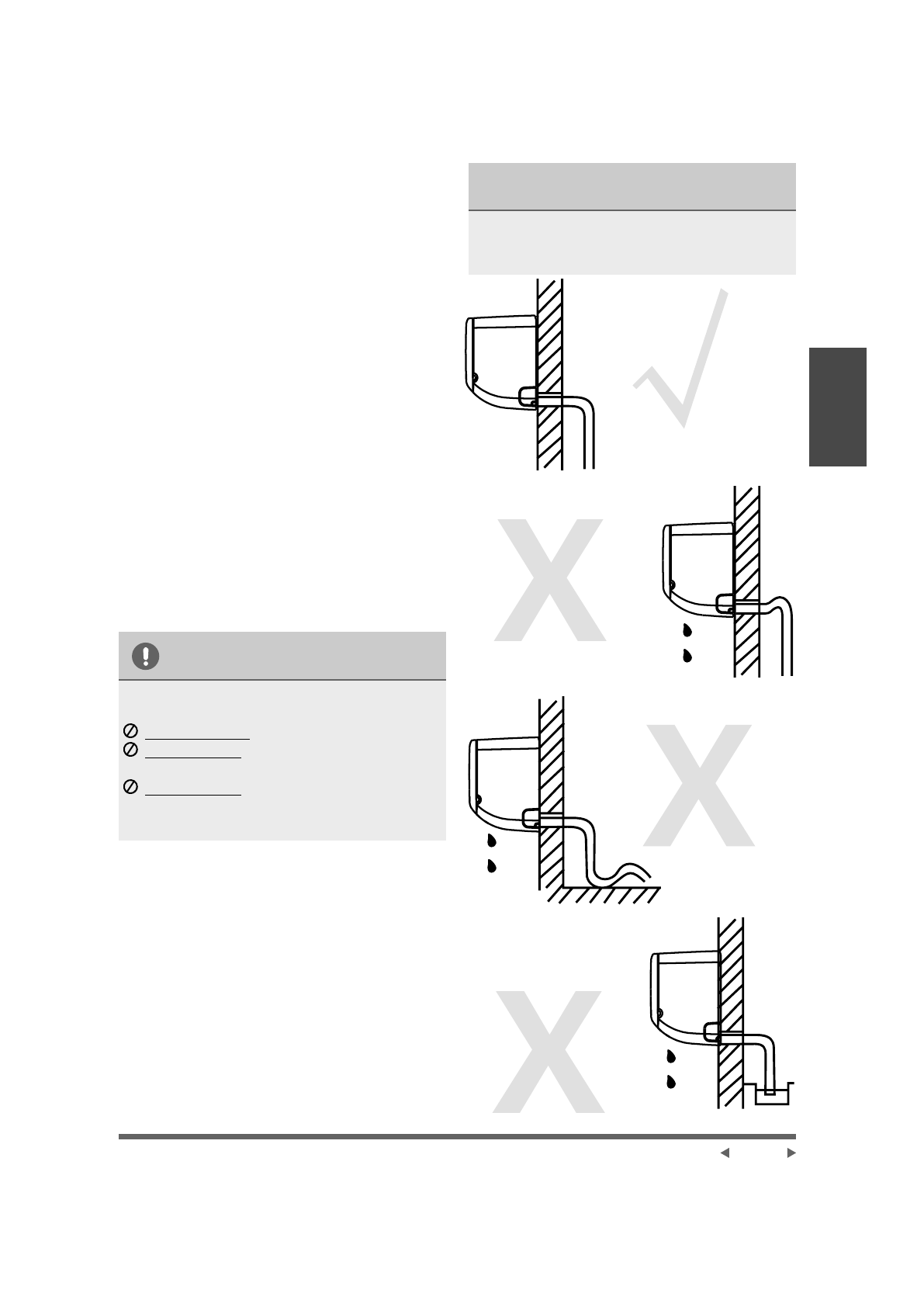

Рис. 3.8

ПРАВИЛЬНО

Чтобы обеспечить

свободный слив,

убедитесь в том,

что на дренажном шланге

нет перегибов и вмятин.

Рис. 3.5

НЕПРАВИЛЬНО

Перегибы

на дренажном шланге

создадут водяные

ловушки.

Рис. 3.6

НЕПРАВИЛЬНО

Перегибы на

дренажном шланге

создадут водяные

ловушки.

Рис. 3.7

НЕПРАВИЛЬНО

Не помещайте конец

дренажного шланга

в воду или емкость,

в которой будет

собираться вода.

Это создаст препятствия

сливу воды.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО

РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА

Дренажный шланг должен быть расположен,

как показано на рис. 3.5.

  НЕ перегибайте дренажный шланг.

  Не допускайте образования водяной

ловушки (сифона).

  Не помещайте конец дренажного шланга

в воду или емкость, в которой будет

собираться вода.
