   Стр. 26

ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ

ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ

Наружный диаметр

трубы (мм)

А (мм)

Мин.

Макс.

Ø 6,35 (Ø 0.25")

0,7 (0,0275")

1,3 (0,05")

Ø 9,52 (Ø 0.25")

1,0 (0,04")

1,6 (0,063")

Ø 12,7 (Ø 0.5")

1,0 (0,04")

1,8 (0,07")

Ø 16 (Ø 0.63")

2,0 (0,078")

2,2 (0,086")

НЕ ДЕФОРМИРУЙТЕ ТРУБУ

ВО ВРЕМЯ РЕЗКИ!

Соблюдайте особую осторожность, чтобы

не повредить, не деформировать и не смять

трубу во время резки. Это значительно снизит

тепловые характеристики кондиционера.

Шаг 2. Зачистить края
Заусенцы могут нарушить уплотнение

соединения трубопровода хладагента.

Их необходимо полностью удалить.
1.  Удерживайте трубу наклоненной вниз, чтобы

предотвратить попадание заусенцев в трубу.

2.  С помощью развертки или инструмента для

снятия заусенцев удалите все заусенцы с

места разреза трубы.

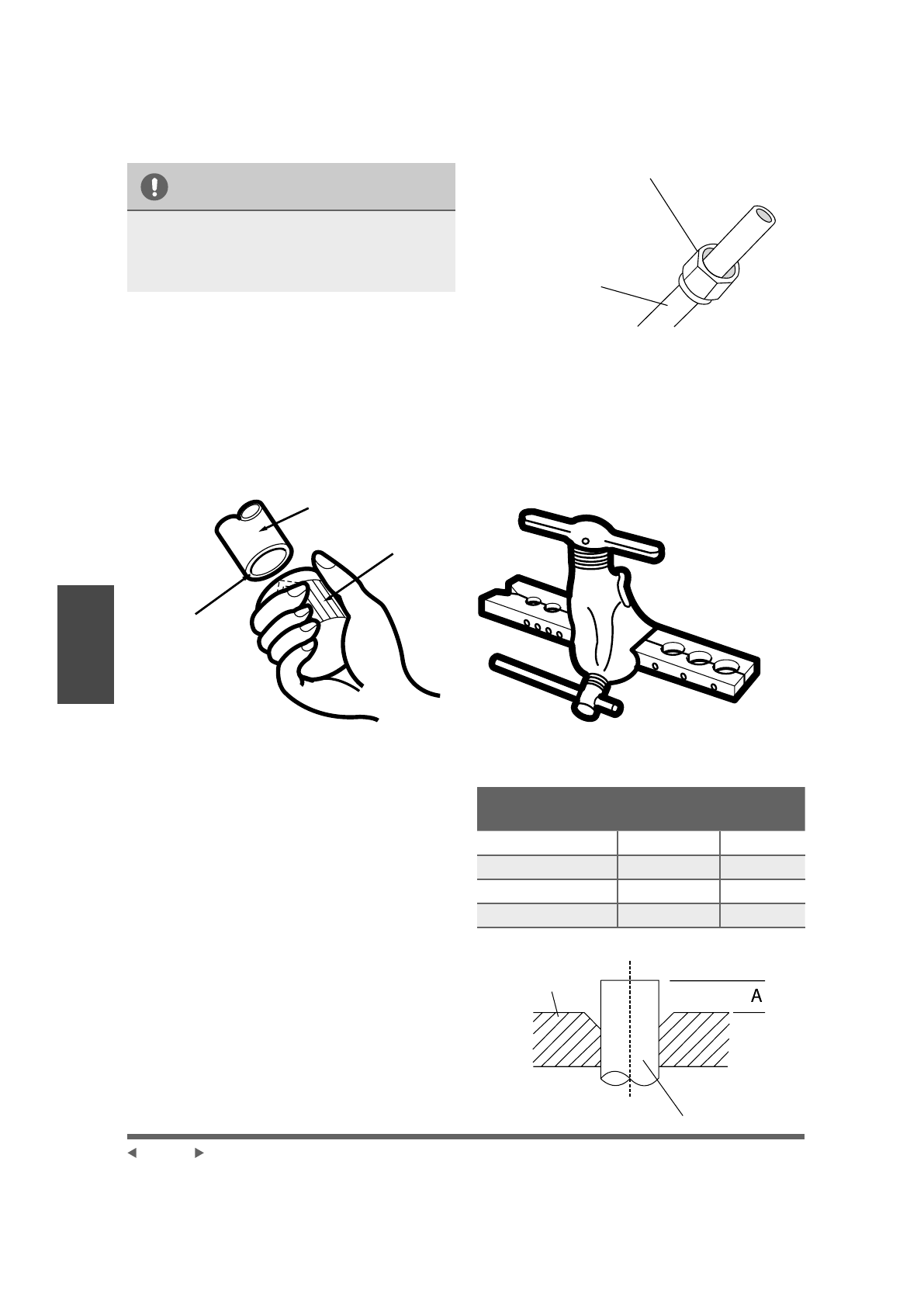

Наклонить вниз

Рис. 5.2

Труба

Развертка

Шаг 3. Развальцеать концы труб
Правильная развальцовка имеет большое

значение для герметичного уплотнения.
1.  После удаления заусенцев с места

разреза трубы герметично закройте

концы поливинилхлоридной лентой,

чтобы предотвратить попадание в трубу

посторонних материалов.

2.  Поместите трубу в теплоизоляционный

материал.

3.  Наденьте конусные гайки на оба конца

трубы. Гайки должны быть ориентированы

в правильном направлении, поскольку после

развальцовки гайки нельзя будет надеть или

изменить их ориентацию. См. рис. 5.3.

Рис. 5.3

Медная труба

Конусная гайка

4.  Снимите поливинилхлоридную ленту

с концов трубы, когда будете готовы

выполнить развальцовку.

5.  Зажмите форму для развальцовки на конце

трубы. Конец трубы должен выступать

за край формы для развальцовки согласно

размерам, указанным в следующей таблице.

Рис. 5.4

Труба

Рис. 5.5

Форма для

развальцовки

П

од

со

еди

не

ни

е

тр

убо

про

во

да

хл

ад

аг

ента
