   Стр. 19

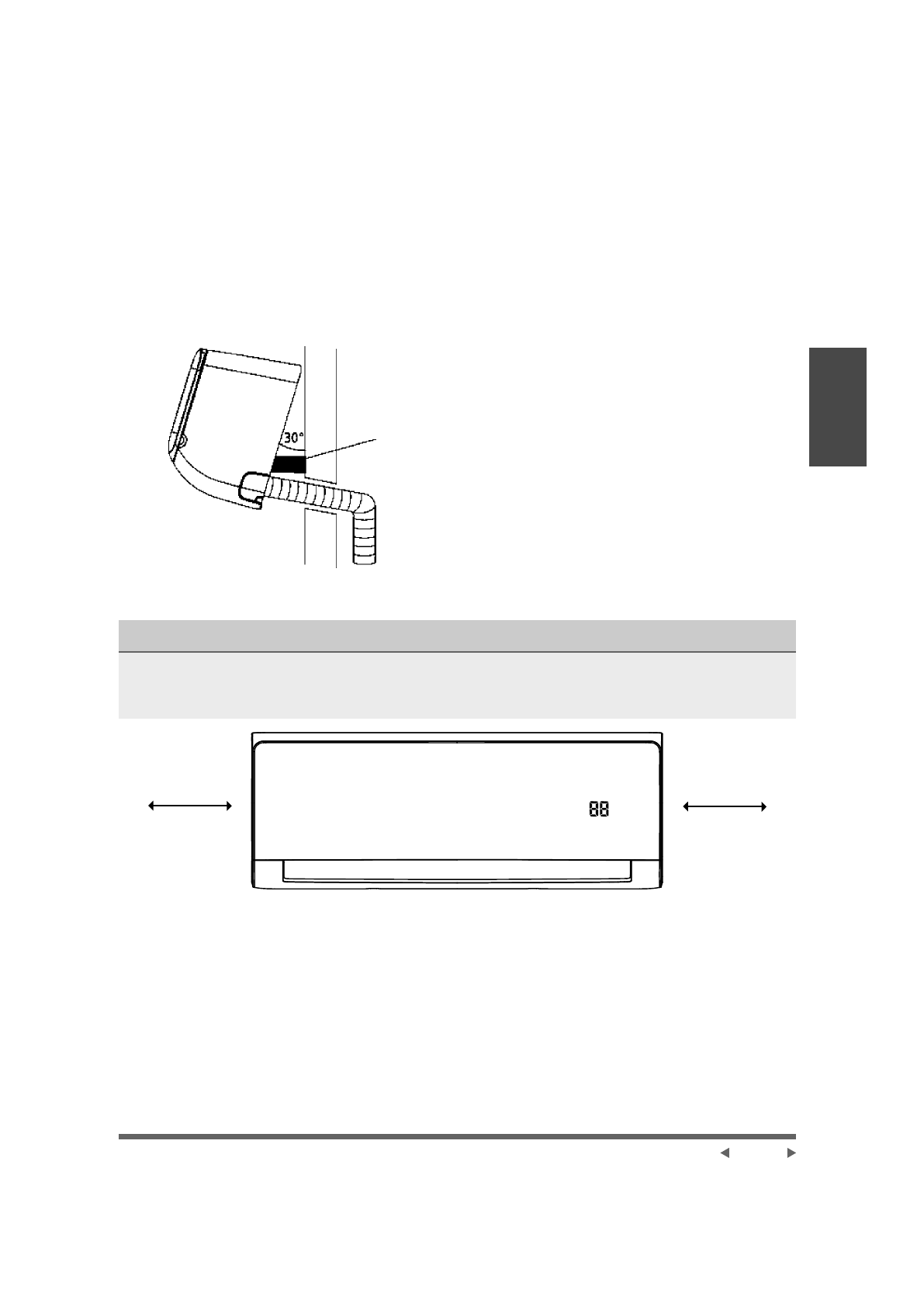

ПОЛОЖЕНИЕ БЛОКА РЕГУЛИРУЕТСЯ

Имейте в виду, что крюки монтажной пластины меньше, чем отверстия в задней части блока.

Если места для присоединения встроенных труб к внутреннему блоку недостаточно, блок можно

сдвинуть влево или вправо приблизительно на 30–50 мм в зависимости от модели (см. рис. 3.14).

Если трубопровод хладагента уже вмонтирован

в стену, выполните следующее.
1.  Закрепите верхнюю часть внутреннего блока

за верхний крюк монтажной пластины.

2.  С помощью скобы или клина подоприте блок,

чтобы обеспечить достаточно места для

присоединения трубопровода хладагента,

сигнального кабеля и дренажного шланга

(см. рис. 3.13).

Рис. 3.13

3.  Присоедините дренажный шланг

и трубопровод хладагента (см. инструкции

в разделе «Соединение трубопровода

хладагента» данного руководства).

4.  Место соединения трубы должно быть

открыто для проведения проверки

на отсутствие утечек (см. раздел «Проверка

электрооборудования и отсутствия утечек»

данного руководства).

5.  После проверки на отсутствие

утечек оберните место соединения

теплоизолирующей лентой.

6.  Удалите кронштейн или клин, на который

опирался блок.

7.  Прикладывая равномерное усилие,

потяните вниз за нижнюю половину блока.

Продолжайте тянуть блок вниз, пока

он не закрепится за крюки, расположенные

в нижней части монтажной пластины.

Клин

30-50 мм

30-50 мм

Перемещение по горизонтали

Рис. 3.14
