   Стр. 24

Минимальные поперечные сечения силового

и сигнального кабелей

Северная Америка

Ток потребления (А)

Провод по стандарту

AWG

10

18

13

16

18

14

25

12

30

10

Другие регионы

Номинальный ток

потребления (А)

Номинальное

поперечное сечение

(мм

2

)

>3 и ≤6

0,75

>6 и ≤10

1

>10 и ≤16

1,5

>16 и ≤25

2,5

>25 и ≤32

4

>32 и ≤40

6

a.  С помощью устройства для зачистки

проводов снимите резиновую оболочку

с обоих концов кабеля и откройте

приблизительно 15 см находящихся внутри

проводов.

b.  Снимите изоляцию с концов проводов.

c.  С помощью обжимных щипцов обожмите

на концах проводов U-образные

наконечники.

ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ ИЛИ

ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ ОТКЛЮЧИТЕ

СЕТЕВОЕ ПИТАНИЕ.

ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ

ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ

С ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ, РАСПОЛОЖЕННОЙ

НА ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ

ЭЛЕКТРИЧЕСКОГО ЩИТКА НАРУЖНОГО БЛОКА.

ОПАСНО!

ОПАСНО!

2.  Отверните винты на крышке электрического

щитка и снимите крышку.

3.  Отверните кабельный зажим, расположенный под

клеммной колодкой, и отложите его в сторону.

4.  Совместите цвета проводов / этикетки

с метками на клеммной колодке и надежно

прикрепите винтом U-образный наконечник

каждого провода к соответствующей клемме.

5.  Проверьте надежность каждого соедине-

ния, затем оберните провода вокруг, чтобы

предотвратить попадание дождевой воды

на клеммную колодку.

6.  Прикрепите кабель к блоку кабельным зажи-

мом. Надежно закрепите кабельный зажим

винтами.

7.  Изолируйте неиспользуемые провода по-

ливинилхлоридной изоляционной лентой.

Они не должны соприкасаться с металличе-

скими или токопроводящими частями.

8.  Установите на место крышку электрического

щитка на боковую сторону блока и закрепите

ее винтами.

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЙ КАБЕЛЬ

ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД

•  Силовой кабель для прокладки в

помещении (если применимо): H05VV-F или

H05V2V2-F

•  Силовой кабель для прокладки вне

помещения: H07RN-F

•  Сигнальный кабель: H07RN-F

При обжатии проводов следует отличать

фазовый провод («L») от остальных проводов.

1.  Подготовьте кабель для подключения.

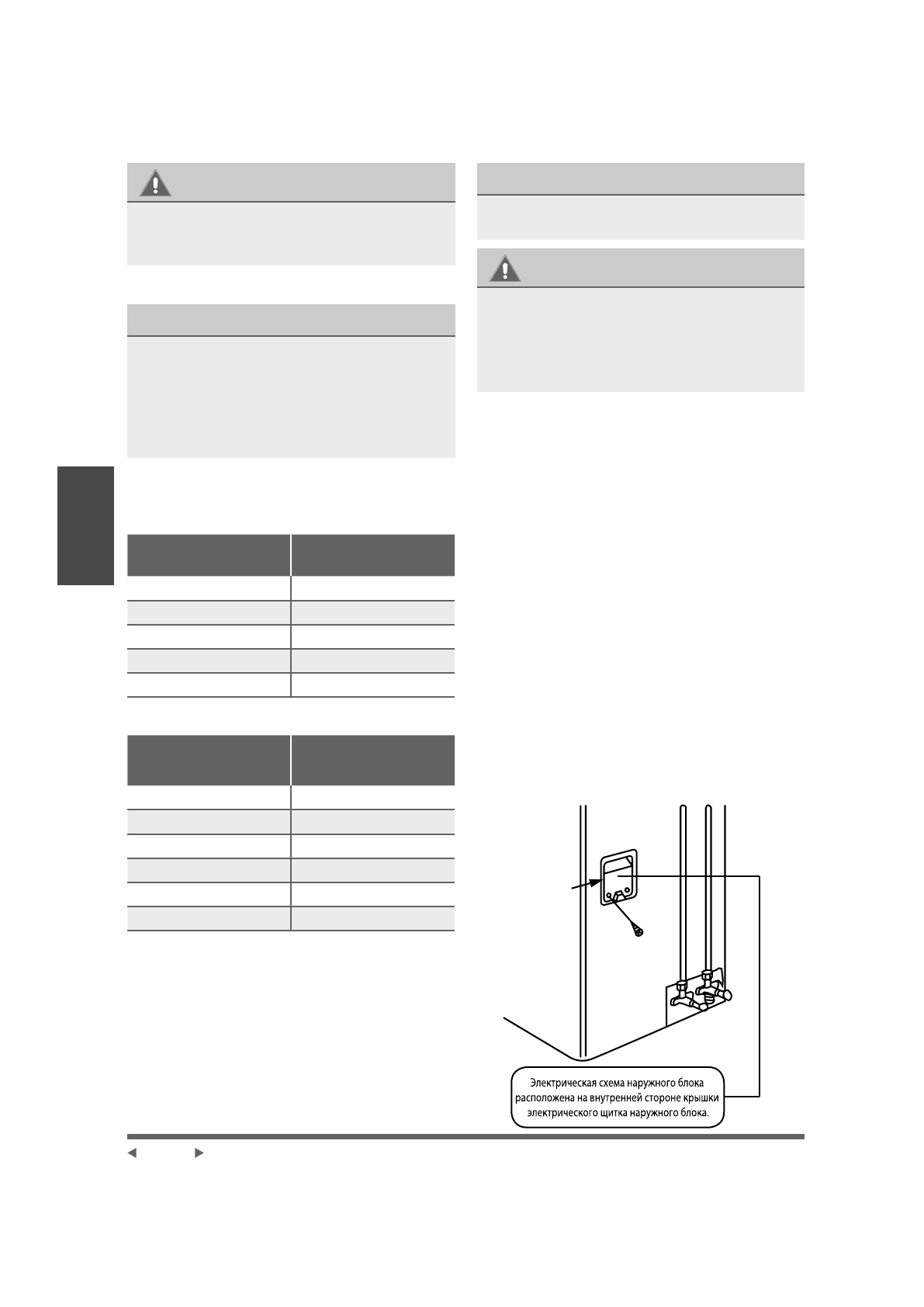

Рис. 4.6

Крышка

М

онта
ж

на

ру

ж

ног
о б

ло

ка
