9
4.

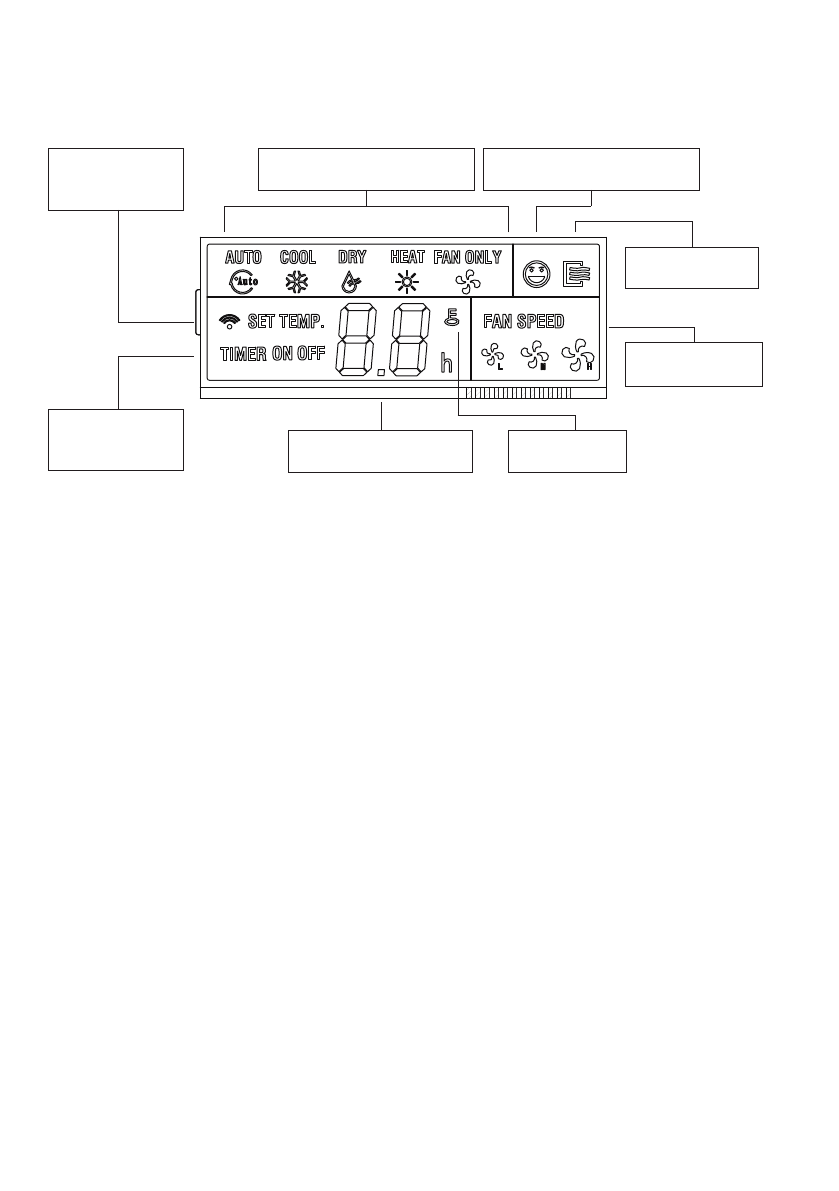

Пульт управления LZ-UPW4F
Дисплей
1
12
Блокировка
Режим работы
кондиционера
Индикатор
температуры/времени
Скорость
вентилятора
Индикация
работы
таймера
Индикация
настройки
температуры
Индикатор работы
функции «Follow Me»
Режим работы
кондиционера
•
Режим работы кондиционера — индикация текущего режима работы кондиционера
AUTO (Автоматический) — COOL (Охлаждение) — DRY (Осушение) —
HEAT (Обогрев) — FAN (Вентиляция)
Все режимы переключаются последовательно, нажатием кнопки MODE. После режима FAN
произойдет переключение на режим AUTO.
•
Блокировка кондиционера — при нажатии кнопки LOCK блокируется клавиатура пульта
управления и на дисплее появиться изображение ключа.
•
Блок индикации времени/таймера — в этом блоке отображается время и настройки тай-
мера.
•
Индикатор температуры — индикация текущей или установленной температуры.
•
Индикаторы экономичных режимов — при нажатии на кнопку экономичных режимов здесь
отображается текущий режим.
•
Скорость вентилятора — отображение текущей скорости вентилятора.
•
Функция «Follow Me» — при включении внутренний блок кондиционера берет информацию
о текущей температуре с датчика, расположенного на пульте управления.
