30

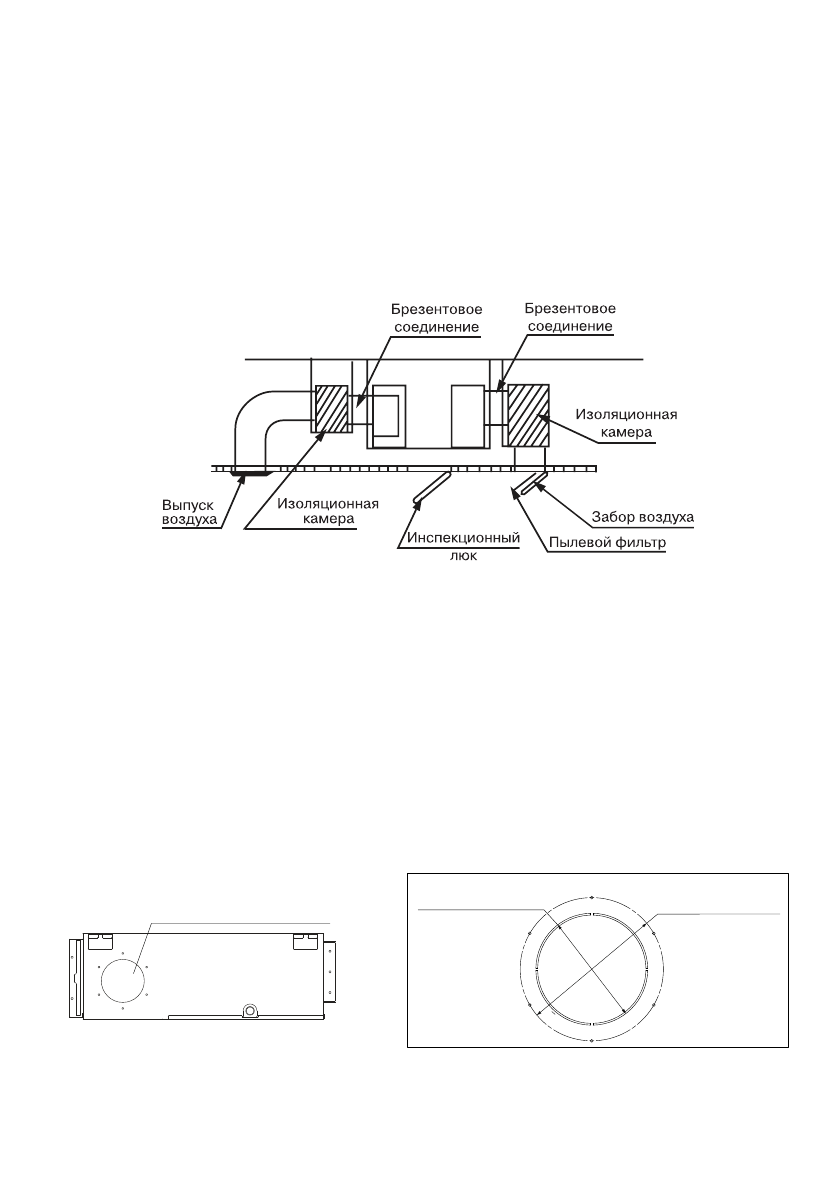

Подсоединение воздуховодов
1. Проектирование системы воздуховодов должно выполнятся в соответствии с местными
нормами и стандартами.
2. Воздуховод и детали его монтажа и скрепления должны быть произведены специализиро-
ванной компанией.
3. Приточный и вытяжной воздуховоды должны быть разнесены на достаточное расстояние,
чтобы не возникло смешения потоков.
4. Чтобы снизить шум необходимо установить шумоглушитель.
5. В местах подключения воздуховода к блоку необходимо использовать негорючее брезен-
товое соединение для снижения передаваемых вибраций.
6. Во избежание утечек воздуха все воздуховоды должны быть плотно соединены и закрыты
изоляцией, чтобы избежать образования конденсата.
Примечание:
Все элементы системы, кроме основного блока, подготавливаются на
месте.
Внимание!
•
Подключенные к блоку воздуховоды должны быть равномерно закреплены. Не пере
-
носите вес воздуховода на внутренний блок.
•
Гибкое соединение блока с воздуховодами снизит уровень возможных вибраций.
•
Рассчитывайте воздуховоды с учетом статического давления внутреннего блока.
•
Для снижения звукового давления используйте шумоглушители.
Отверстие для подачи свежего воздуха
В случае необходимости смонтируйте внешний воздуховод для подачи к внутреннему
блоку свежего воздуха.
Внимание! Предусмотрите отдельный фильтр на подаче свежего воздуха, так как воз
-
духовод подключается к отверстию, расположенному после фильтра внутреннего блока.
Ø 125 мм
Ø 160 мм
Отверстие для подачи
свежего воздуха
