26
12.
Монтаж сплит-системы
Перед установкой прочитайте следующую информацию и действуйте согласно инструк циям.
Внутренний блок
•
Устанавливайте внутренний блок вдали от нагревательных приборов.
•
Выберите место, где нет препятствий для входящего и исходящего потоков воздуха.
•
Убедитесь в возможности полного и беспрепятственного отвода конденсата.
•
Не устанавливайте кондиционер над входом в помещение или над окнами.
•
Определите места со скрытой проводкой, чтобы не повредить ее при монтаже.
•
При длине фреонопровода более 5 метров откорректируйте количество хладагента в си-
стеме.
Наружный блок
•
Если над наружным блоком установлен навес для защиты от солнца и дождя, убедитесь,
что он не препятствует теплообмену теплообменника наружного блока.
•
Убедитесь, что расстояние от задней поверхности кондиционера до стены более 30 санти-
метров. Расстояние от левой стенки до левой стороны наружного блока должно быть более
30 сантиметров. Расстояние от правой стены до правой стороны наружного блока более
60 сантиметров, а с лицевой стороны более 200 сантиметров. Этим вы облегчите дальней-
шее обслуживание наружного блока.
•
Убедитесь, что растения или животные не попадут под входящий или исходящий потоки
воздуха.
•
Выберите место установки с учетом массы блока и так, чтобы шум и вибрация были мини-
мальны и не мешали вам и вашим соседям.
При установке на крышу
•
Проверьте, чтобы перепад высот не превышал допустимые показатели.
•
При перепаде высот более 6 метров и расположении наружного блока выше внутреннего
предусмотрите маслоподъемные петли через каждые 6 метров.
•
Убедитесь в том, что крыша, перекрытия и крепления выдержат вес оборудования.
•
Выясните, возможна ли установка на крышу в вашем регионе.
•
Установка в труднодоступном месте может затруднить дальнейшее обслуживание блока.

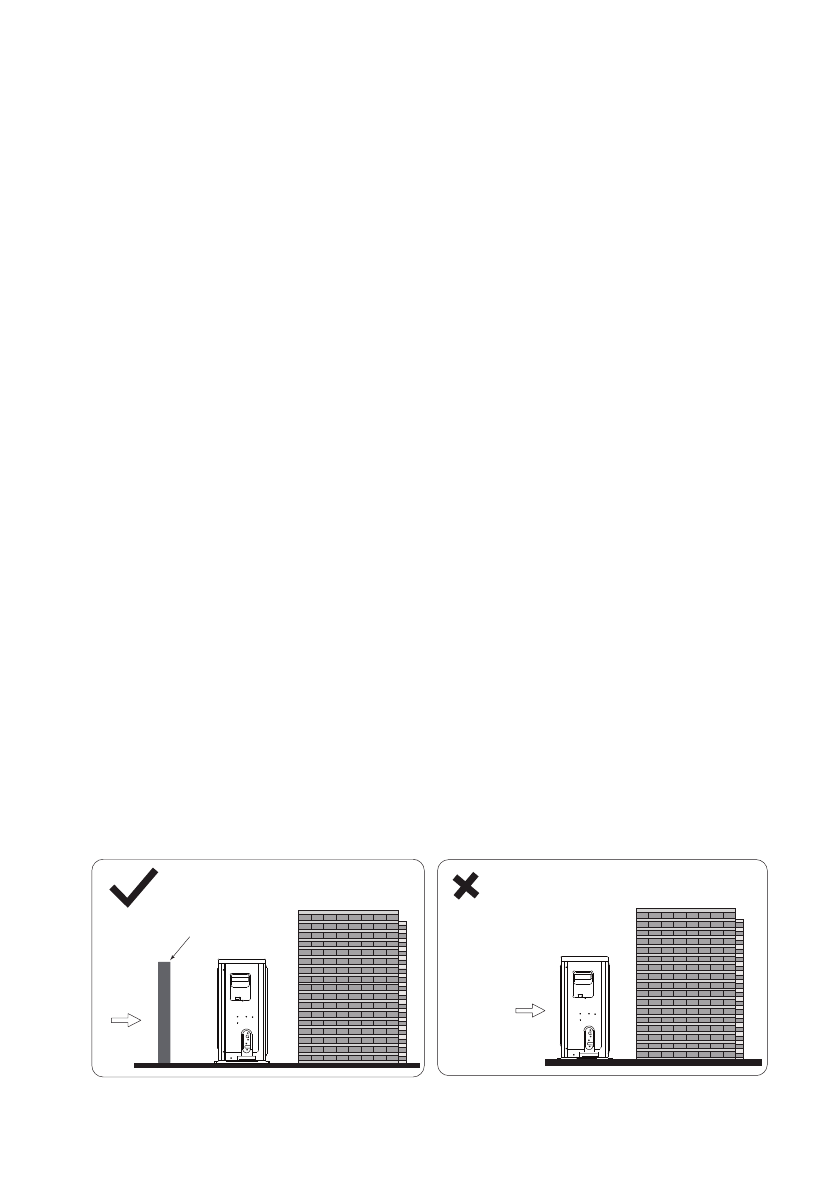

Установка ветрозащитного экрана
В случае монтажа наружного блока в области с сильной ветровой нагрузкой предусмотрите за-
щитный экран на расстоянии 200 мм от лицевой панели наружного блока. Это необходимо для
того, чтобы избежать раскручивания лопастей вентилятора наружного блока под напором ветра.
Сильный
ветер
Ветрозащитный
барьер
Правильно
Сильный
ветер
Неверно
