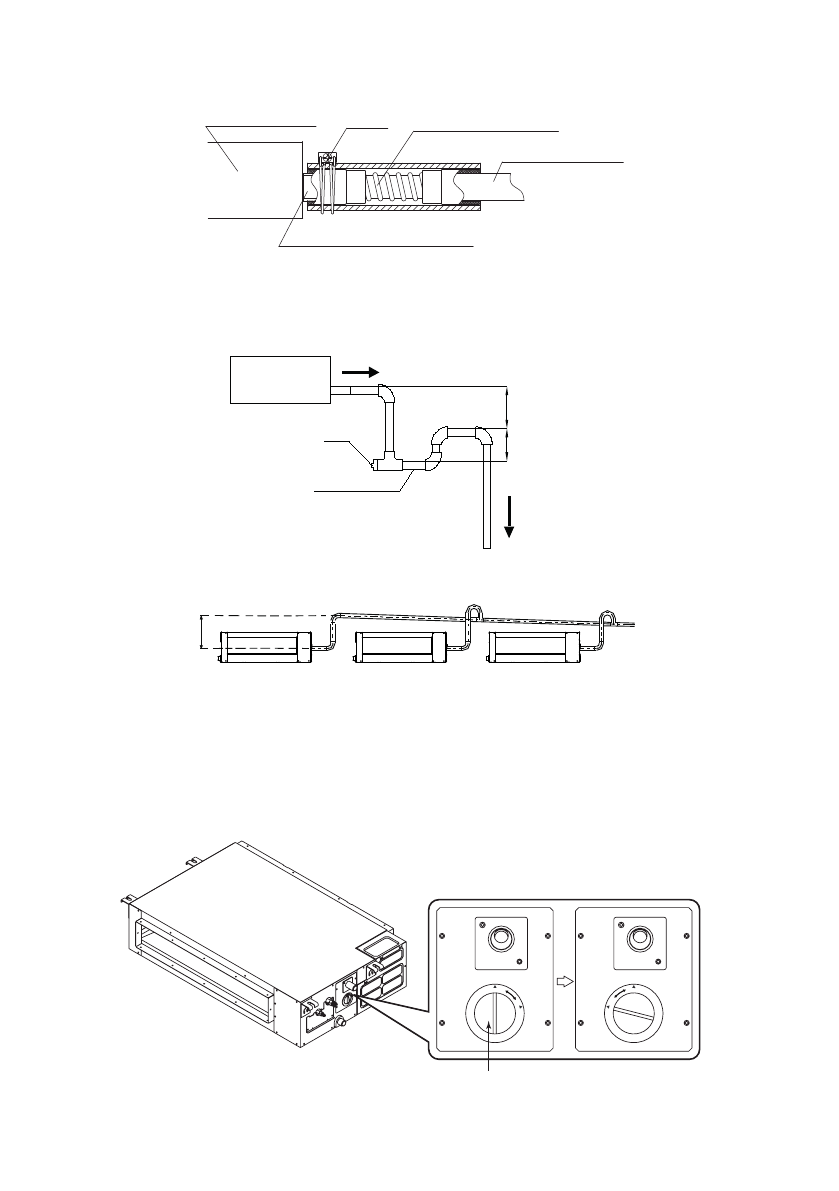

Если дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри
помещения, через защитную трубу для предотвращения ее провисания.
Внутренний блок
Труба для слива конденсата
Хомут
Водоотводящая труба
ПВХ труба Ø25 мм
•
Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум
на 75 мм, он не должен находиться в воде.
•
Если дренаж выводится непосредственно в канализацию, необходимо обеспечить гидро-
затвор с разрывом струи, для предотвращения проникновения неприятных запахов в по-
мещение через дренажную трубу.
Пробка
Внутренний блок
Более 50 мм
Более 25 мм
Гидрозатвор
4. При подключении нескольких кондиционеров к одной дренажной системе, установите
трубы, как показано на следующем рисунке.
0-550мм
Правильная установка дренажного трубопровода не вызовет обратного перетока воды во вну-
тренний блок. Неверная установка может привести к каплепадению конденсата из внутренне-
го блока из-за перетока воды.
Проверка дренажа
1. Убедитесь в отсутствии препятствий по длине дренажной трубы. В строящихся зданиях эту
проверку необходимо выполнить до зашивки потолка.
2. Откройте отверстие для проверки отвода конденсата на внутреннем блоке.
Отверстие для проверки отвода конденсата
CLOSED
O
P
E
N
C
L
O
S
E
D
OPEN
