49

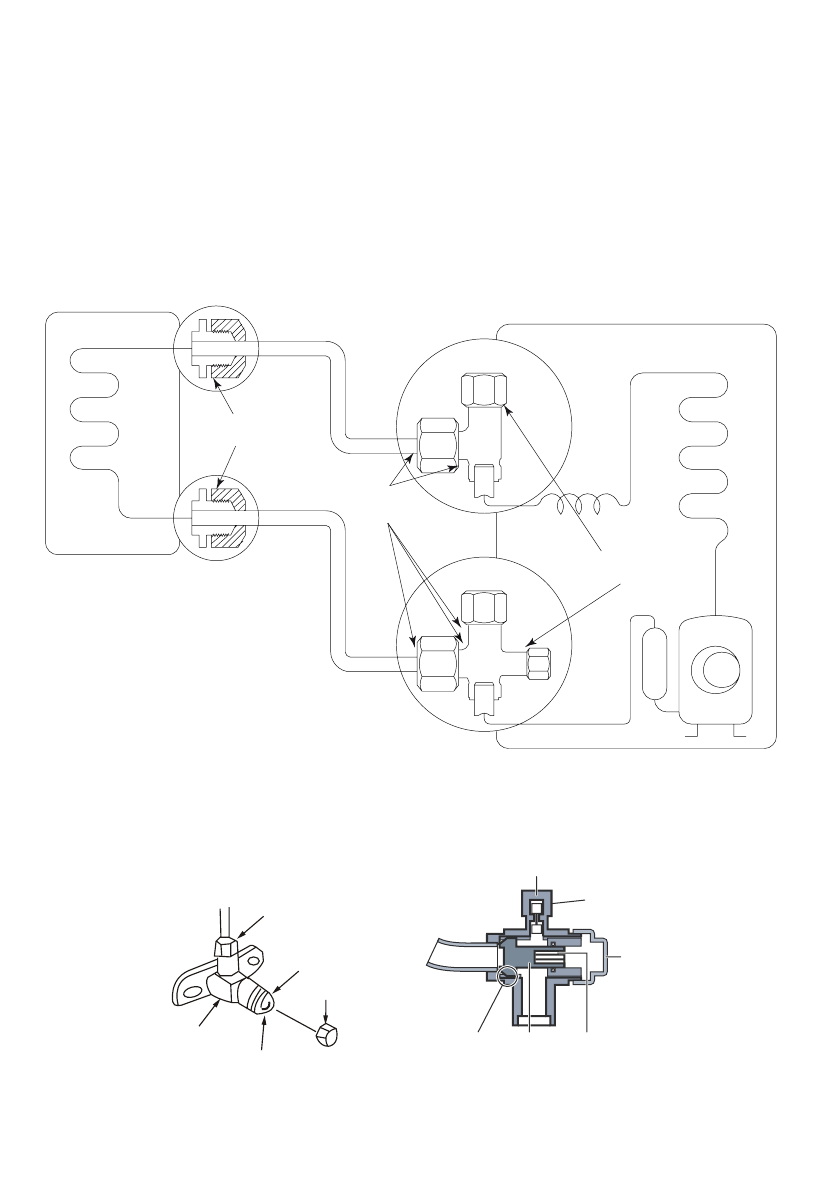

Процедура проверки
Порядок действий.
1. Плотно закройте (завинтите) заглушки на всех портах наружного блока.
2. Проверьте с помощью течеискателя или мыльной пены отсутствие утечек в точках провер-
ки. Точки проверки обозначены на рисунке ниже.
•
Точка проверки 1: место соединения трубопроводов с внутренним блоком (гайки и шту-
церы).
•
Точка проверки 2: место соединения трубопроводов с наружным блоком (гайки), защит-
ные колпачки на вентилях.
При наличии утечек отключите оборудование, закройте порты с помощью шестигранных
ключей, отключите оборудование от электропитания и произведите перемонтаж. В случае
утечки из-под заглушек обратитесь в ближайший сервисный центр.
(Наружный блок)
(Внутренний
блок)
(Сторона жидкости)
(Сторона газа)
Точки
проверки
Точки
проверки
Точки
проверки
Внимание!
Перед опробованием все запорные вентили необходимо открыть. Каждый кондиционер
имеет два запорных вентиля разных размеров со стороны наружного блока, функциони
-
рующих как нижний запорный вентиль и верхний запорный вентиль, соответственно.
Коническая гайка
Ограничитель
Колпачок
Корпус вентиля
Шток вентиля
Сервисный порт
Защитная
гайка
Защитная
крышка
Затвор
Вал Шестигранное
отверстие
