37
15.
Монтаж линии хладагента
При подсоединении трубопровода хладагента не допускайте попадания в систему веществ
или газов, кроме указанного хладагента. Присутствие других газов или веществ снижает про-
изводительность системы и может вызвать аномально высокое давление в холодильном кон-
туре. Это может привести к взрыву и травмам.
Диаметры трубопроводов
Внимание!
Убедитесь в том, что перепад высот между внутренним и наружным блоками, длина
трубы с хладагентом и количество изгибов отвечают следующим требованиям:
Модель
LS- HE12DOA 2
LU- HE12UOA 2
LS- HE18DTA 2
LU- HE18UTA 2
LS- HE24DOA 2
LU- HE24UOA 2
Жидкостная линия (высокого давления), мм
∅
1/4 (6,35)
∅
1/4 (6,35)
∅
3/8 (9,52)
Газовая линия (низкого давления), мм
∅
3/8 (9,52)
∅
1/2 (12,7)
∅
5/8 (15,9)
Максимально допустимая длина магистрали, м
25
30
50
Максимально допустимый перепад высоты, м
10
20
25
Количество добавляемого хладагента, г/м
(при длине магистрали более 5 метров)
15
15
30
Примечание:
наружный блок заправлен на заводе из расчета длины трубы не более
5 метров. В случае, если длина трубопровода превышает указанные 5 метров, произве
-
дите дозаправку системы из расчета, указанного в таблице выше, 30 грамм хладагента
на каждый дополнительный метр трубопровода (только туда, в одну сторону) сверх
5 метров.

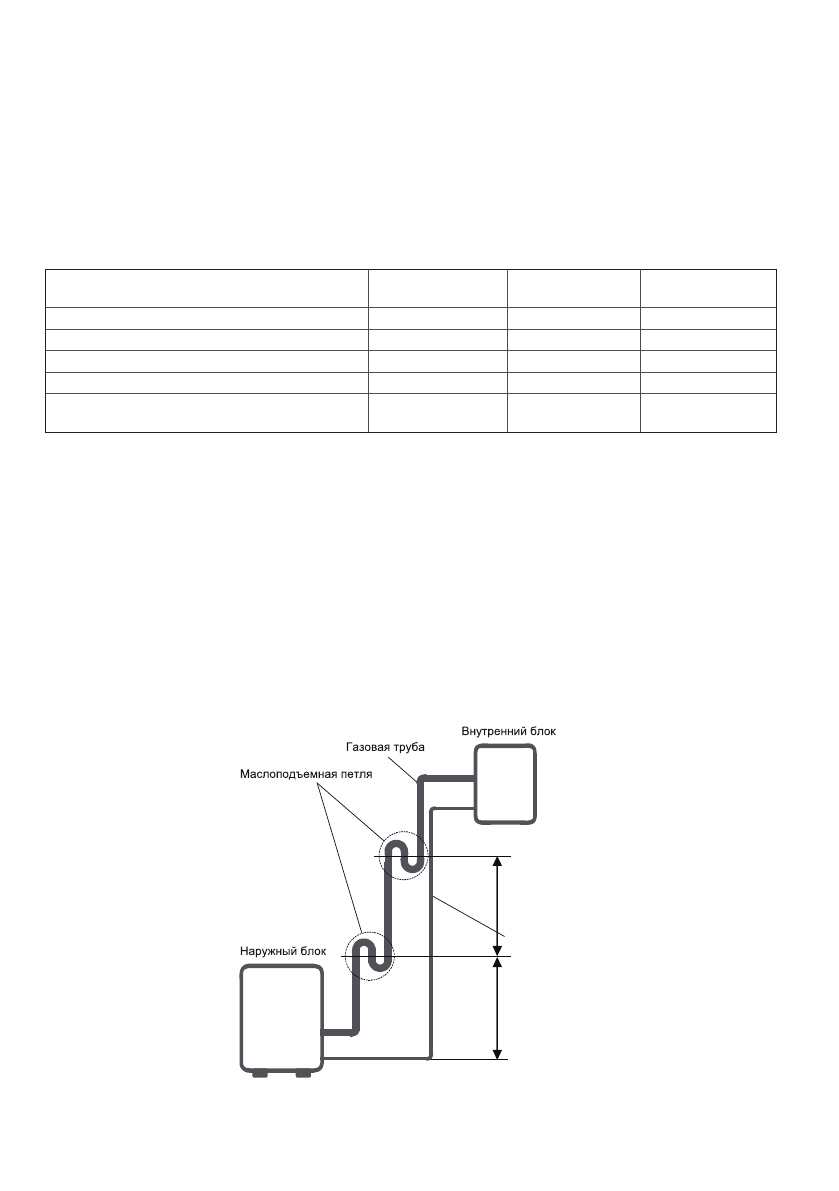

Маслоподьемные петли
Если внутренний блок установлен выше наружного блока:
При остановке системы масло потечет обратно в компрессор наружного блока, это может вы-
звать гидроудар или ухудшение возврата масла. Маслоподьемные петли в восходящем газо-
вом трубопроводе могут предотвратить это.
Маслоподьемные петли следует устанавливать каждые 10 м вертикального участка всасыва-
ющей линии.
Жидкостная труба
10 м
10 м
