Установка внутреннего блока

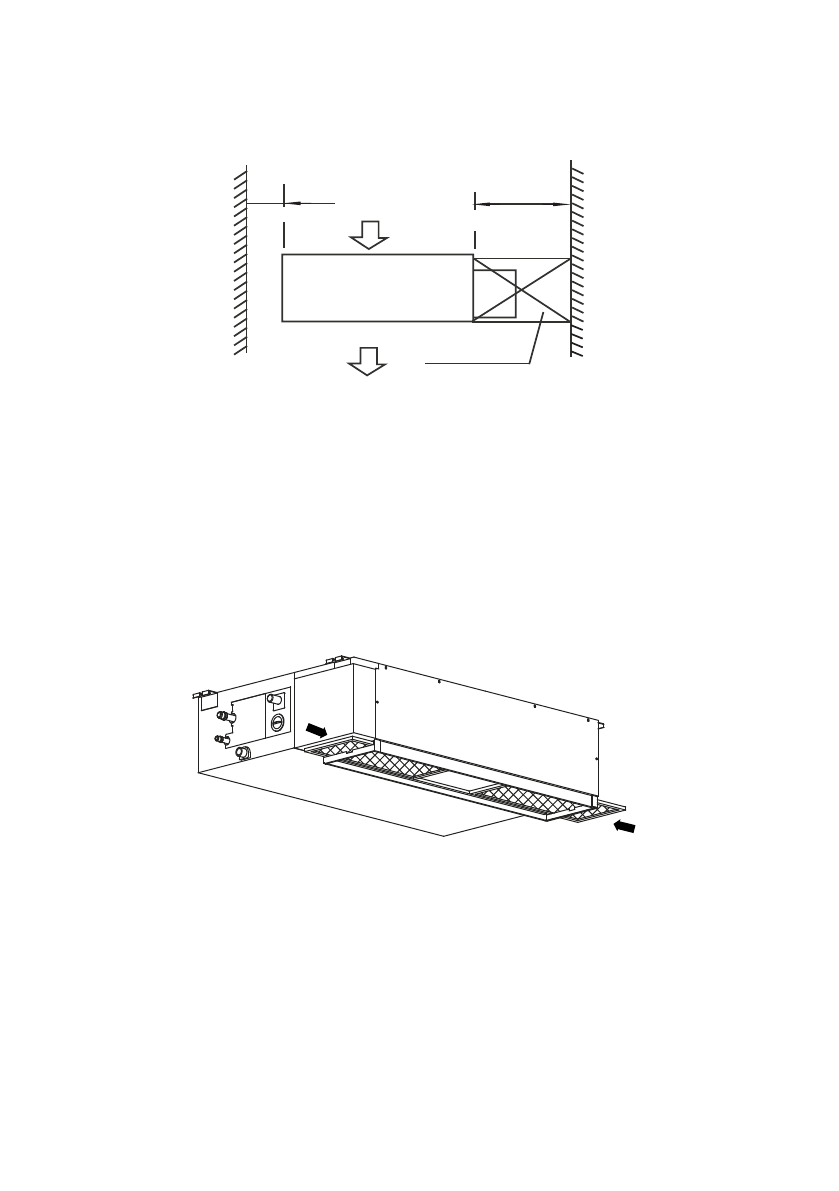

Пространство для установки
Убедитесь в наличии достаточного пространства для монтажа и обслуживания блока.
Внутренний блок
канального типа
500 мм или более
600 мм или более
Сервисное пространство
600×600 мм
1. Используйте болты или шпильки размером не менее, чем М10. Болт должен быть выполнен
из углеродистой стали (оцинкованной или обработанной для защиты от ржавчины) или из
нержавеющей стали.
2. По подготовке потолка проконсультируйтесь со строителями.
3. Закрепите подвешивающий болт соответствующим материалу потолка образом и убеди-
тесь, что он прочно закреплен.
Сервисное пространство
Перед установкой блока убедитесь, что обеспечено достаточное пространство для проведе-
ния работ по сервисному обслуживанию оборудования.
В случае, если с внутренним блоком будут установлены фильтры, убедитесь, что для сер-
висного обслуживания фильтров или их замены есть достаточное свободное пространство.
Помните, что фильтр вынимается по направляющим, смотрите рисунок ниже.
Кроме того, убедитесь, что место установки не будет препятствовать обеспечению необходи-
мого уклона для установки трубопровода отвода конденсата.
Установка блока
Отметьте место установки подвесных болтов. В зависимости от типа перекрытия и места
установки используйте необходимый тип установки подвеса. Установите 4 подвесных болта
(шпильки) диаметром 10 мм.
Деревянная конструкция
Установите деревянную плиту на балки здания, и установите подвесные болты.
