38

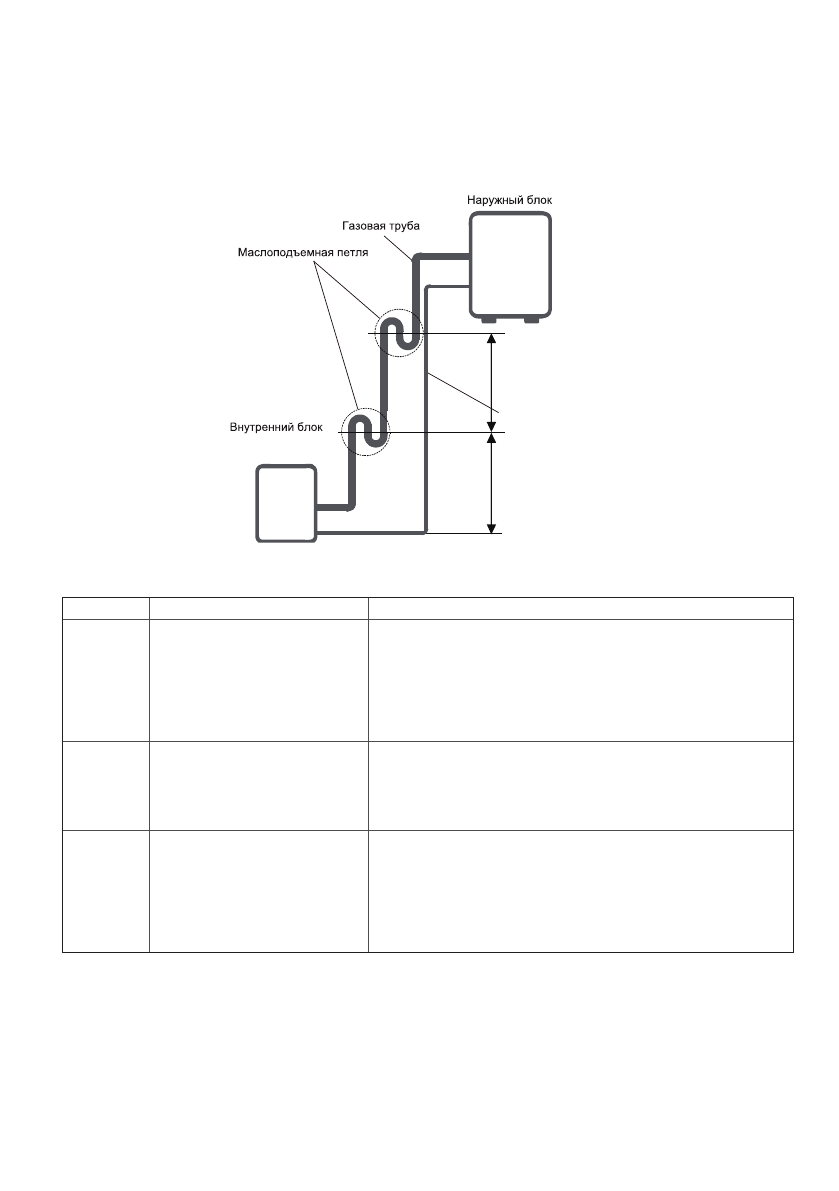

Если наружного блок установлен выше внутреннего блока:
Рекомендуется не увеличивать диаметр вертикальных всасывающих линий хладагента, так
как в системе должен поддерживаться возврат масла в компрессор за счет высокой скорости
всасываемого газа. Если скорости упадут ниже 7,62 м/с, возврат масла будет уменьшен. Мас-
лоподъемные петли в нисходящем газовом трубопроводе могут предотвратить это.
Маслоподъемные петли следует устанавливать через каждые 6 м вертикального участка вса-
сывающей линии.
Жидкостная труба
6 м
6 м
Основные требования к монтажу фреонопровода
Принцип
Возможные проблемы
Контрмеры
Отсутствие
влаги
Дождь/снег могут попасть в
трубы при монтаже.
При хранении труб на холоде
в них изнутри может образовы-
ваться конденсат.
При монтаже в трубы может
попасть жидкость.
Проверить трубопроводы перед началом монтажа. Тщательно
производить изоляцию трубопроводов при монтаже и при
протаскивании через препятствия. Не производить монтаж при
атмосферных осадках / тщательно защищать трубы вплоть до
их запаивания
Чистота
Отсутствие посторонних пред-
метов в трубопроводах.
Пайка только в среде азота.
Проверяйте трубопроводы на наличие посторонних предметов
внутри перед началом монтажа (вы не можете контролировать
процесс хранения до поступления на объект).
Все работы по пайке трубопроводов должны производиться
только в среде инертного газа азота
Герметич-
ность
Ошибки пайки.
Ошибки монтажа.
Повреждения уже после про-
ведения монтажа.
Обязательно провести тестирование под давлением отдельных
участков трубопровода после их завершения.
Обязательно провести тестирование под давлением всей сети
трубопроводов после окончательного монтажа всей системы.
Обязательно проводить актирование всех этапов проверки
в присутствии представителя заказчика с подписанием актов
приемки
Внимание!
Убедитесь в отсутствии следов масла/масляной пленки на внутренних по
-
верхностях трубопроводов. При необходимости очистите трубопроводы специальны
-
ми средствами.
Так как сплит-система использует хладагент R410A с синтетическим маслом, смеши
-
вание остатков другого масла с компрессорным маслом может привести к деградации
масла, и выходу компрессора из строя.
