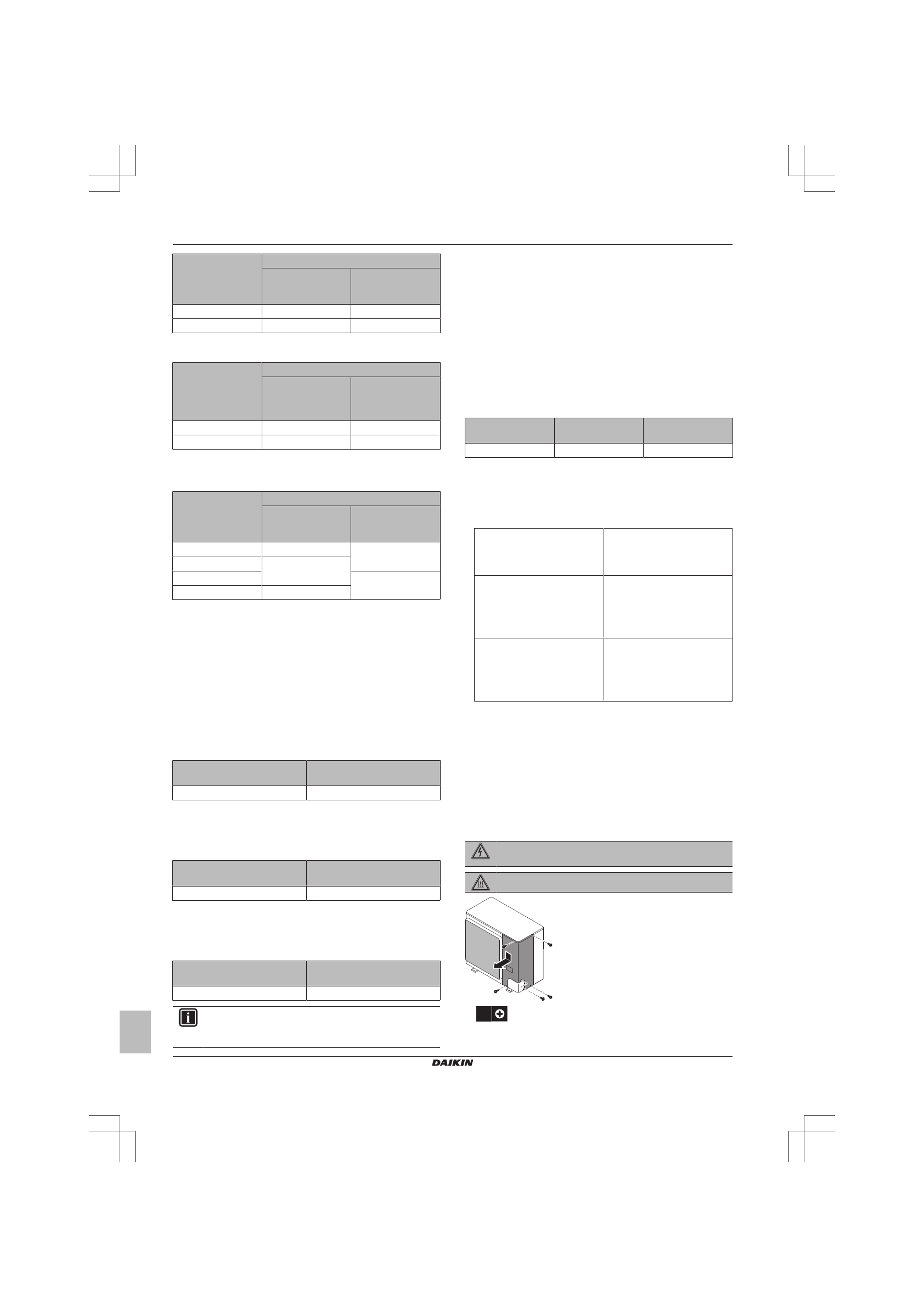

5 Монтаж
Руководство по монтажу и эксплуатации
8
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~50
12,7
6,4
63~140
15,9
9,5
D: Трубопровод между рефнетом и блоком BP
Общий индекс
производительнос
ти
подсоединенных
внутренних блоков
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~62
12,7
6,4
63~149
15,9
9,5
E: Трубопровод между блоком BP и
внутренним блоком RA DX
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~42
9,5
6,4
50
12,7
60
9,5
71
15,9
4.2.4
Как подбирать комплекты
разветвления трубопровода
хладагента
Образец прокладки трубопровода см. в параграфе
подобрать трубки по размеру" на стр. 7
Рефнет-тройник на первом ответвлении (со стороны
наружного блока)
Рефнеты-тройники для монтажа на первом ответвлении, считая
со стороны наружного блока, подбирайте по приведенной далее
таблице в соответствии с производительностью наружного
блока.
Пример:
рефнет-тройник A→B‑1.
Тип производительности
наружного блока (HP)
Комплект для разветвления
трубопроводов хладагента
4+5
KHRQ22M20T
Рефнеты-тройники на других ответвлениях
Рефнет-тройники, кроме первого ответвления, подбираются по
сумме индексов мощности всех подсоединенных после них
внутренних блоков.
Пример:
рефнет-тройник B‑1→C‑1.
Индекс производительности
внутреннего блока
Комплект для разветвления
трубопроводов хладагента
<162,5
KHRQ22M20T
Рефнеты-коллекторы
Подбирайте рефнеты-коллекторы по следующей таблице в
соответствии с общей производительностью всех внутренних
блоков, подсоединенных после рефнет-коллектора.
Индекс производительности
внутреннего блока
Комплект для разветвления
трубопроводов хладагента
<162,5
KHRQ22M29H
ИНФОРМАЦИЯ
К коллектору можно подсоединять не более 8
ответвлений.
4.3
Подготовка электрической
проводки
4.3.1
Требования к защитным устройствам
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель
Минимальный ток
в цепи
Рекомендованные
предохранители
RXYSCQ4+5
29,1 A
32 A
Для всех моделей:
▪ Фаза и частота: 1~ 50 Гц
▪ Напряжение: 220-240 В
▪ Сечение линии управления:
Электропроводка управления
Экранированные виниловые
шнуры с сечением от 0,75 до
1,25 мм² или кабели (2-
жильные)
Максимальная длина
электропроводки
(= расстояние между
наружным блоком и самым
дальним внутренним блоком)
300 м
Общая длина
электропроводки
(= расстояние между
наружным блоком и всеми
внутренними блоками)
600 м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5
Монтаж
5.1
Открытие агрегата
5.1.1
Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
5×
