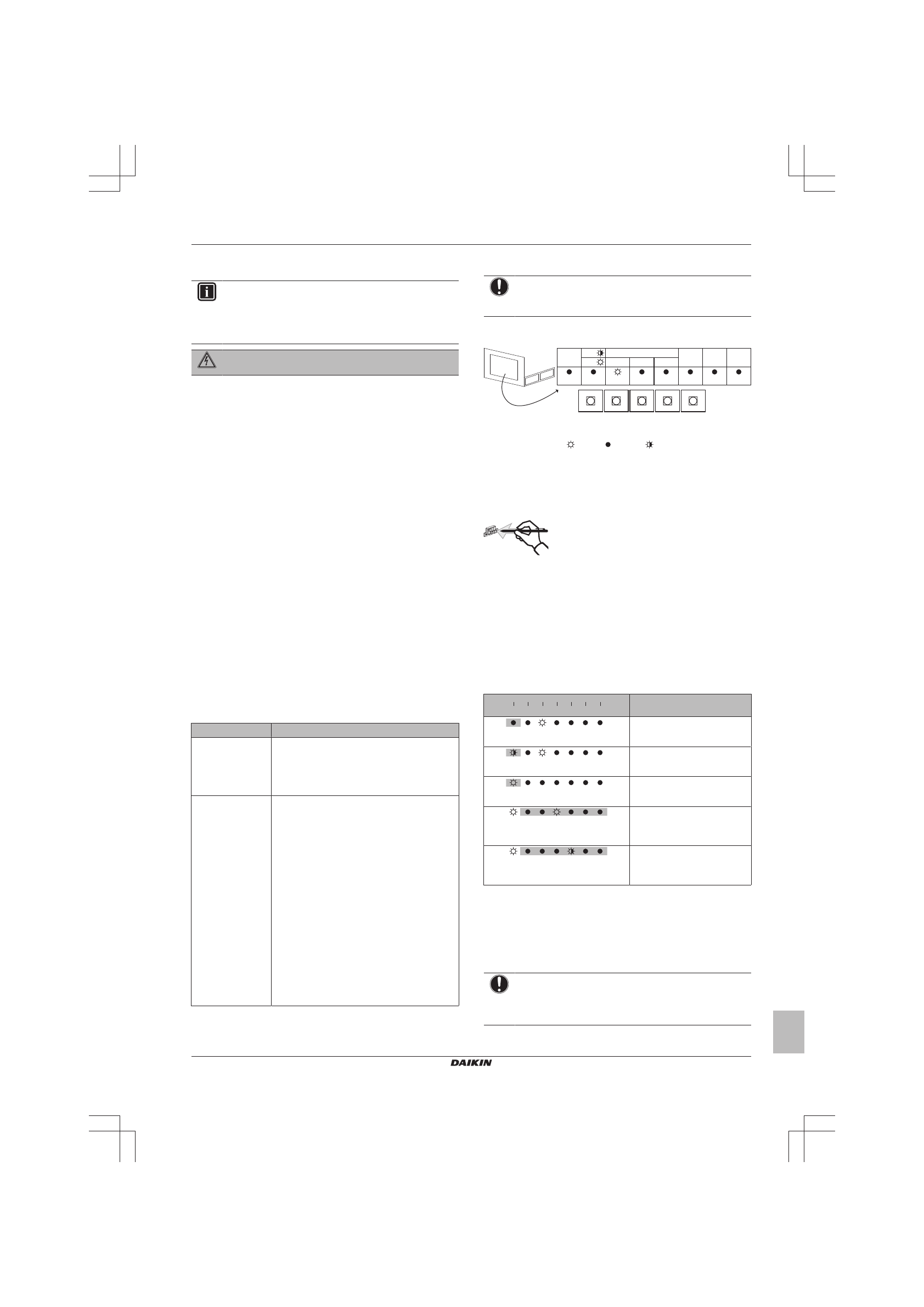

6 Конфигурирование
Руководство по монтажу и эксплуатации
17
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
6
Конфигурирование
ИНФОРМАЦИЯ
Важно,
чтобы
монтажник
последовательно
и
полностью ознакомился с информацией, изложенной в
этом
разделе,
и
чтобы
система
была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
6.1
Настройка по месту установки
6.1.1
Выполнение настройки по месту
установки
Чтобы настроить систему с тепловым насосом, необходимо
ввести значения ряда параметров в главную печатную плату
наружного
блока
(A1P).
Для
ввода
местных
настроек
предусмотрены следующие компоненты:
▪ Нажимные кнопки для ввода значений параметров в печатную
плату
▪ Дисплей для считывания сигналов, поступающих с печатной
платы
Любая местная настройка состоит из обозначений режима,
параметра и значения. Пример: [2‑8]=4.
Компьютерный конфигуратор
Некоторые параметры работы системы VRV IV-S на основе
теплового насоса также можно задать на этапе ее ввода в
эксплуатацию с помощью местных настроек через интерфейс
связи с персональным компьютером (для этого требуется
дополнительное оборудование EKPCCAB). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузить конфигурацию в систему на месте ее эксплуатации.
См. также:
"6.1.9 Подключение компьютерного конфигуратора к
Режимы 1 и 2
Режим
Описание
Режим 1
(контрольные
настройки)
Режим 1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим 2
(местные
настройки)
Режим 2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
6.1.2
Доступ к элементам местных настроек
"5.1.1 Чтобы открыть наружный агрегат" на стр. 8
6.1.3
Элементы местных настроек
ПРИМЕЧАНИЕ
DIP-переключатель (DS1 на A1P) не используется. НЕ
меняйте заводскую настройку.
Местные
настройки
вводятся
с
помощью
следующих
компонентов:
A1P
X1M
X2M
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P
H2P
H3P
H4P
H5P
H6P
H7P
MODE
TEST:
L.N.O.P. DEMAND
C/H SELECT
HWL:
IND
MASTER SLAVE
H8P
MULTI
BS1~BS5
Нажимные кнопки
H1P~H7P
Дисплей с 7 светодиодами
H8P
Светодиодный индикатор инициализации
ВКЛ (
) ВЫКЛ ( ) Мигает (
)
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки
продолговатым
электроизолированным
предметом
(например, шариковой ручкой с убранным стержнем).
BS1
MODE: смена заданного режима
BS2
SET: ввод местных настроек
BS3
RETURN: ввод местных настроек
BS4
TEST: тестирование
BS5
RESET: сброс адреса при изменении электропроводки
или при установке дополнительного внутреннего блока
Дисплей с 7 светодиодами
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
H1P
Обозначение режима
H2P~H7P
Двоичный код, обозначающий параметры и их значения
Пример:
H1P H2P H3P H4P H5P H6P H7P
-
+
+
+
+
+
[
H1P
32 16
8
4
2
1]
Описание
(H1P ВЫКЛ)
Задано по умолчанию
(H1P мигает)
Режим 1
(H1P ВКЛ)
Режим 2
+
+
+
+
+
0
0
8
0
0
0
(H2P~H7P = 8 в двоичном коде)
Параметр 8
(в режиме 2)
+
+
+
+
+
0
0
0
4
0
0
(H2P~H7P = 4 в двоичном коде)
Значение 4
(в режиме 2)
6.1.4
Доступ к режиму 1 или 2
После
включения
оборудования
дисплей
переходит
в
положение, заданное по умолчанию. В этом положении
доступны режимы 1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
