9 Технические данные
Руководство по монтажу и эксплуатации
26
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
A1=>A2
(А1) Если есть опасность каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(А2) установите между ними
перекрытие
. Во избежание образования наледи на поддоне верхнего блока установите этот блок над
нижним на достаточной высоте.
B1=>B2
(B1) Если нет опасности каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(B2) перекрытие устанавливать не обязательно, но промежуток между верхним и нижним блоками необходимо
герметично перекрыть
во избежание повторного всасывания воздуха через днище блока.
9.2

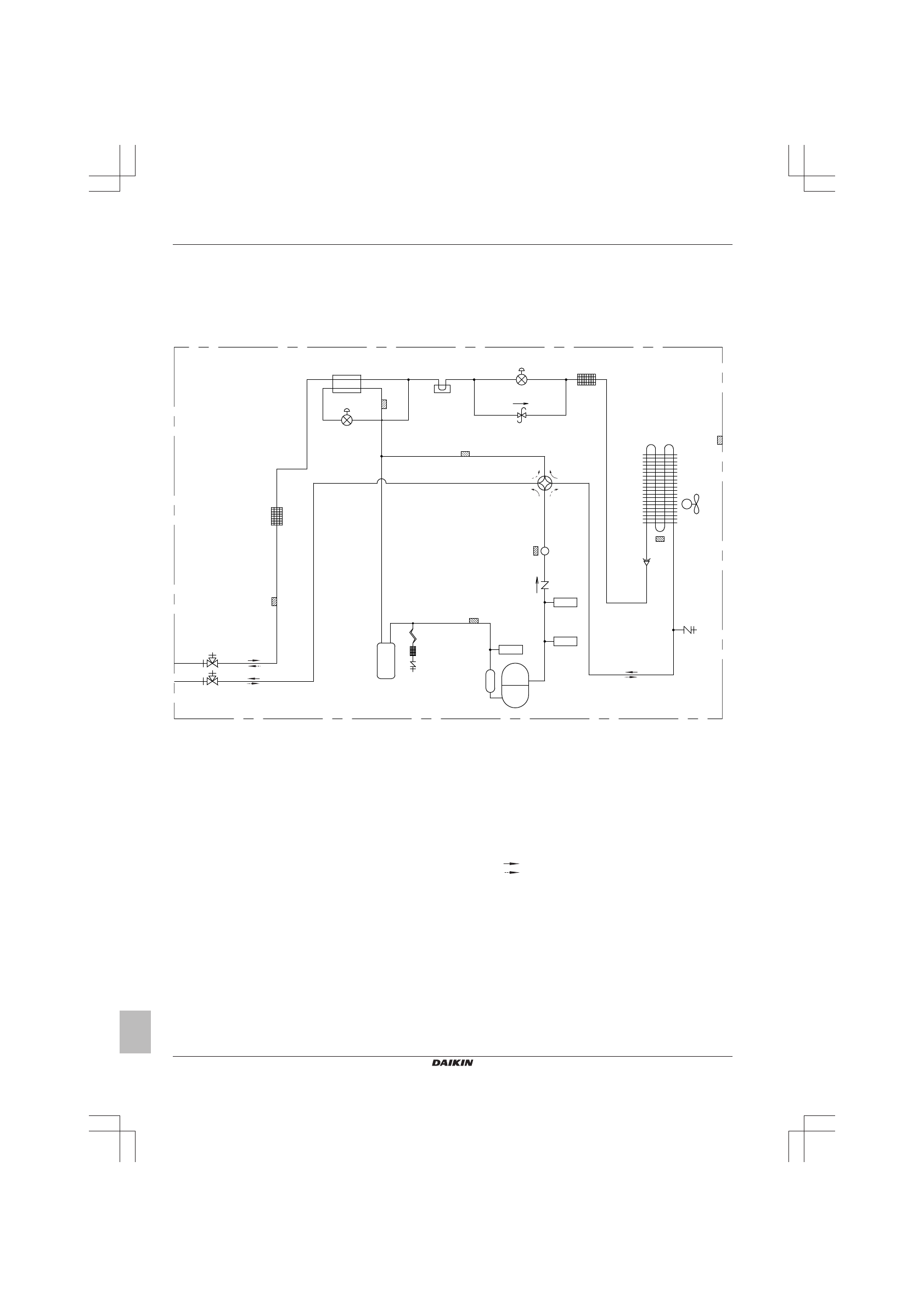

Схема трубопроводов: Наружный блок
R1T
a
b
c
e
c
g
h
f
d
R4T
M1F
R2T
R5T
R7T
R3T
R6T
S1NPL
S1PH
S1NPH
M1C
INV
Y1E
Y3E
Y1S
i
j
k
l
c
m
n
a
Запорный клапан (в контуре газообразного хладагента)
b
Запорный клапан (в контуре жидкого хладагента)
c
Фильтр (3×)
d
Теплообменник дополнительного охлаждения
e
Теплоотвод системной платы
f
Вентиль регулировки давления
g
Теплообменник
h
Сервисное отверстие (высокого давления)
i
Глушитель
j
Обратный клапан
k
Накопитель компрессора
l
Капиллярная трубка
m
Сервисное отверстие (заправка хладагентом)
n
Накопитель
M1C
Компрессор
M1F
Двигатель вентилятора
R1T
Термистор (воздух)
R2T
Термистор (выброса)
R3T
Термистор (всасывание 1)
R4T
Термистор (противообледенитель теплообменника)
R5T
Термистор (всасывание 2)
R6T
Термистор (теплообменник дополнительного
охлаждения)
R7T
Термистор (жидкостный трубопровод дополнительного
охлаждения)
S1NPH
Датчик высокого давления
S1NPL
Датчик низкого давления
S1PH
Реле высокого давления
Y1E
Электронный расширительный клапан (основной)
Y3E
Электронный расширительный клапан
(теплообменника подохлаждения)
Y1S
Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
9.3
Схема электропроводки: Наружный блок
Схема электропроводки входит в комплект поставки блока,
находится она за сервисной крышкой.
Замечания по RXYSCQ4+5:
1
Эта схема электропроводки относится только к
наружному блоку.
2
Значки (см. далее).
3
Порядок работы с выключателями BS1~BS5 и DS1+DS2
изложен в руководстве по монтажу.
4
При эксплуатации оборудования не закорачивайте
предохранительное устройство S1PH.
5
Цвета (см. далее).
6
Порядок соединения ВНУТРЕННЕГО и НАРУЖНОГО
блоков электропроводкой управления F1-F2 изложен в
руководстве по монтажу.
7
Если используется централизованная система
управления, соедините НАРУЖНЫЕ блоки
электропроводкой управления F1-F2.
Обозначения:
L
Фаза
