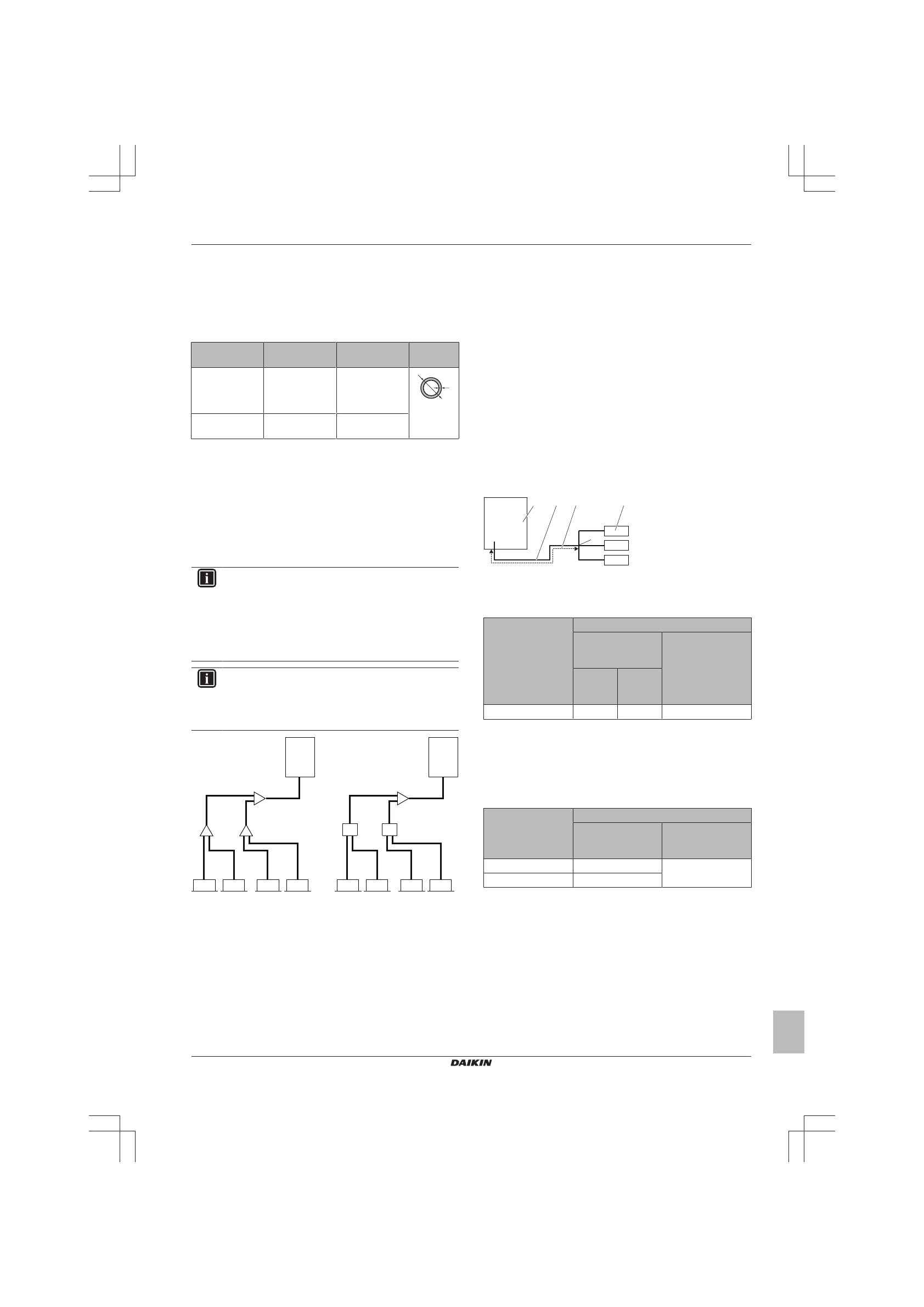

4 Подготовка
Руководство по монтажу и эксплуатации
7
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
4.2.2
Материал изготовления труб для
трубопроводов хладагента
▪
Материал
изготовления
труб:
Бесшовная
медь,
подвергнутая
фосфорнокислой
антиокислительной
обработке.
▪
Степень отжига и толщина стенок труб:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4 мм (1/4")
9,5 мм (3/8")
12,7 мм (1/2")
Отожженная
медь (O)
≥0,80 мм
t
Ø
15,9 мм (5/8")
Отожженная
медь (O)
≥0,99 мм
(a)
В зависимости от действующего законодательства и
максимального рабочего давления блока (см. параметр
PS High на паспортной табличке блока) могут
потребоваться трубы с большей толщиной стенки.
▪
Соединения с накидными гайками:
Пользуйтесь деталями
только из отожженного металла.
4.2.3
Как подобрать трубки по размеру
Чтобы определить размеры трубок, см. приведенные далее
таблицы и иллюстрацию (только как ориентир).
ИНФОРМАЦИЯ
▪ Сочетание внутренних блоков VRV DX и RA DX не
допускается.
▪ Сочетание внутренних блоков RA DX и AHU не
допускается.
▪ Сочетание внутренних блоков RA DX с воздушной
завесой не допускается.
ИНФОРМАЦИЯ
Если устанавливаются внутренние блоки RA DX,
необходимо задать местную настройку [2‑38] (= тип
установленных внутренних блоков). См. параграф
"6.1.8 Режим 2: местные настройки" на стр. 19
.
A
B-1
B-2
C-1
C-2
C-3
C-4
E
E
E
E
1
1
3-1
3-2
3-3
3-4
A
D
RA DX
VRV DX
D
4
4
5
5
5
5
2
2
2
2
1
Наружный блок
2
Комплекты для разветвления трубопроводов
хладагента
3-1~3-4
Внутренние блоки VRV DX
4
Блоки разветвления
5
Внутренние блоки RA DX
A
Трубопровод между наружным блоком и (первым)
комплектом разветвления трубопровода хладагента
B-1 B-2
Трубопроводы между рефнетами
C-1~C-4
Участок между рефнетом и внутренним блоком
D
Трубопровод между рефнетом и блоком BP
E
Трубопровод между блоком BP и внутренним блоком
RA DX
Если использовать трубки необходимых размеров (дюймовых)
невозможно, допускается применение трубок других диаметров
(миллиметровых) с учетом следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки трубок дюймовых и миллиметровых
диаметров
используйте
соответствующие
переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в параграфе
количества хладагента для дозаправки" на стр. 13
.
A: Трубопровод между наружным блоком и
(первым) комплектом разветвления
трубопровода хладагента
Если общая эквивалентная длина трубок между наружными и
внутренними блоками составляет 90 м и более, необходимо
увеличить диаметр трубок главного трубопровода газообразного
хладагента.
Если
установить
трубки
диаметра,
рекомендованного для трубопровода газообразного хладагента,
или увеличить диаметр стандартных трубок не представляется
возможным, то последние придется оставить (что может
привести к некоторому снижению производительности).
a
e
b
c
d
a
Наружный блок
b
Главный трубопровод газообразного хладагента
c
Увеличение
d
Первый рефнет трубопровода хладагента
e
Внутренний блок
Тип
производительнос
ти наружного
блока (HP)
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
Стандарт Увеличе
нный
диаметр
4+5
15,9
19,1
9,5
B: Трубопроводы между рефнетами
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по
нисходящей.
Размер
соединительных
труб
не
должен
превышать размер труб хладагента, выбранный по названию
общей модели системы.
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
<150
15,9
9,5
150≤x≤162,5
19,1
Пример:
пропускная способность трубопровода в нисходящем
направлении
для
B-1=индекс
производительности
блока
3-1 + индекс производительности блока 3-2
C: Участок между рефнетом и внутренним
блоком
Диаметр труб должен совпадать с диаметром соединений
(трубопроводов жидкого и газообразного хладагентов) с
внутренними блоками. Ниже указаны диаметры для внутренних
блоков:
