5 Монтаж
Руководство по монтажу и эксплуатации
10
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03

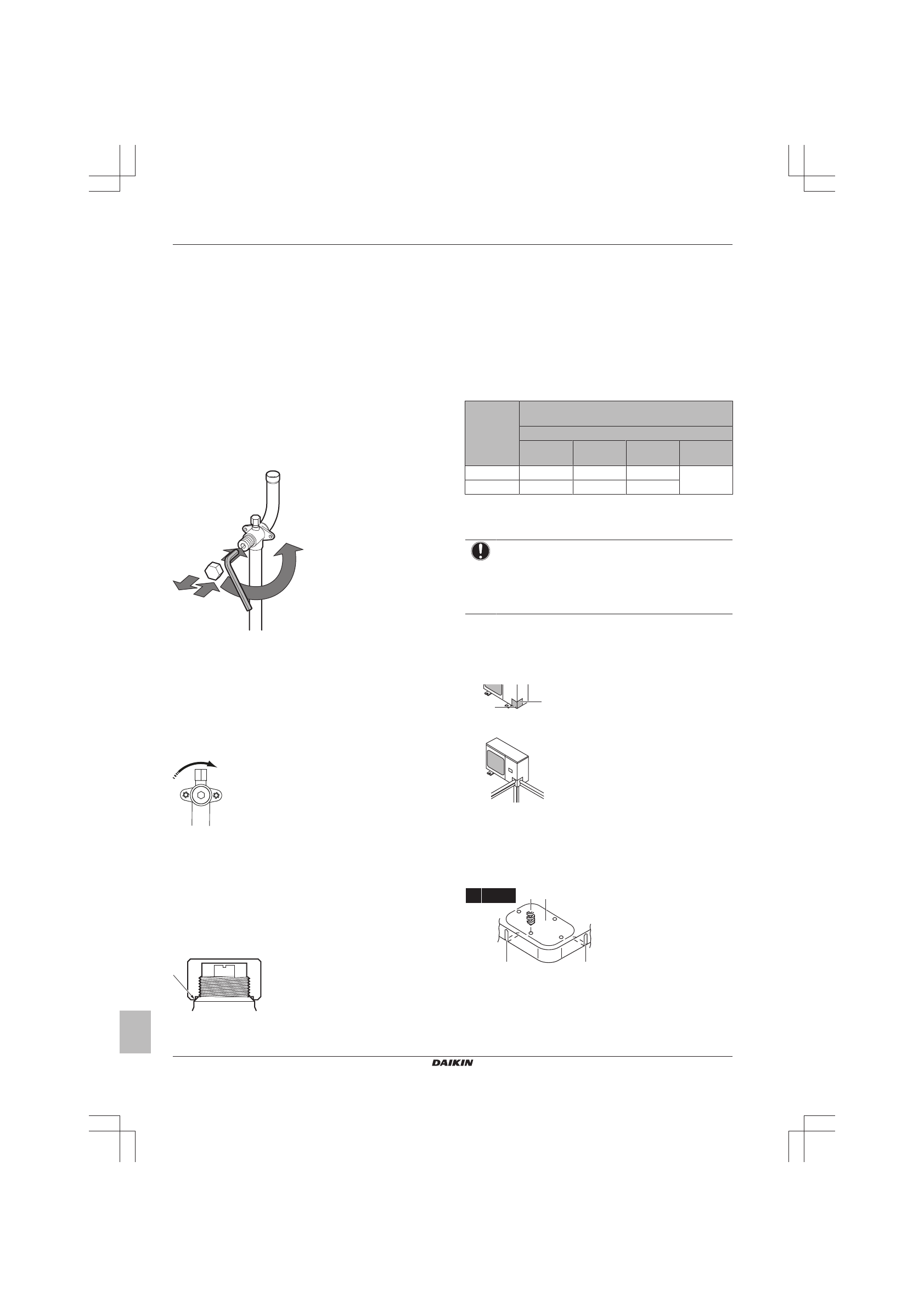

5.3.1
Применение запорного клапана с
сервисным отверстием
Обращение с запорным клапаном
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Запорный клапан поставляется с завода в перекрытом
состоянии.
Как открывается запорный клапан
1
Снимите крышку запорного клапана.
2
Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.
3
Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат:
Клапан открыт.
1
2
3
4
Как перекрывается запорный клапан
1
Снимите крышку запорного клапана.
2
Вставив в клапан шестигранный ключ, вращайте его по
часовой стрелке.
3
Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат:
Клапан перекрыт.
Направление перекрытия:
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. Следите за тем,
чтобы её не повредить.
▪ Не забудьте плотно затянуть крышку запорного клапана после
окончания работы с клапаном. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки запорного клапана убедитесь в
отсутствии утечки хладагента.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Сервисное
отверстие
Ø9,5
5,4~6,6
4 мм
13,5~16,5
11,5~13,9
Ø15,9
13,5~16,5
6 мм
22,5~27,5
5.3.2
Подсоединение трубопровода
хладагента к наружному блоку
ПРИМЕЧАНИЕ
Проследите за тем, чтобы трубки, смонтированные на
месте,
не
соприкасались
с
другими
трубками,
поддоном и боковой панелью. Во избежание контакта с
корпусом защитите трубки подходящей изоляцией,
особенно при подсоединении снизу или сбоку.
1
Сделайте следующее:
▪ Снимите сервисную крышку. См. параграф
открыть наружный агрегат" на стр. 8
.
▪ Снимите с входного отверстия трубопровода (a) крышку
с винтом (b).
a
b
2
Наметьте схему прокладки трубопровода (a, b или c).
a
b
c
3
Если
выбрана
схема
прокладки
трубопровода,
направленная вниз:
▪ Просверлите (a, 4×) и высвободите выбивное отверстие
(b).
▪ Срежьте кромки (c) ножовкой.
c
c
b
a
4× Ø6 mm
4
Сделайте следующее:
▪ Подсоедините
стопорный
клапан
к
трубопроводу
жидкого хладагента (a).
▪ Подсоедините
стопорный
клапан
к
трубопроводу
газообразного хладагента (b).
