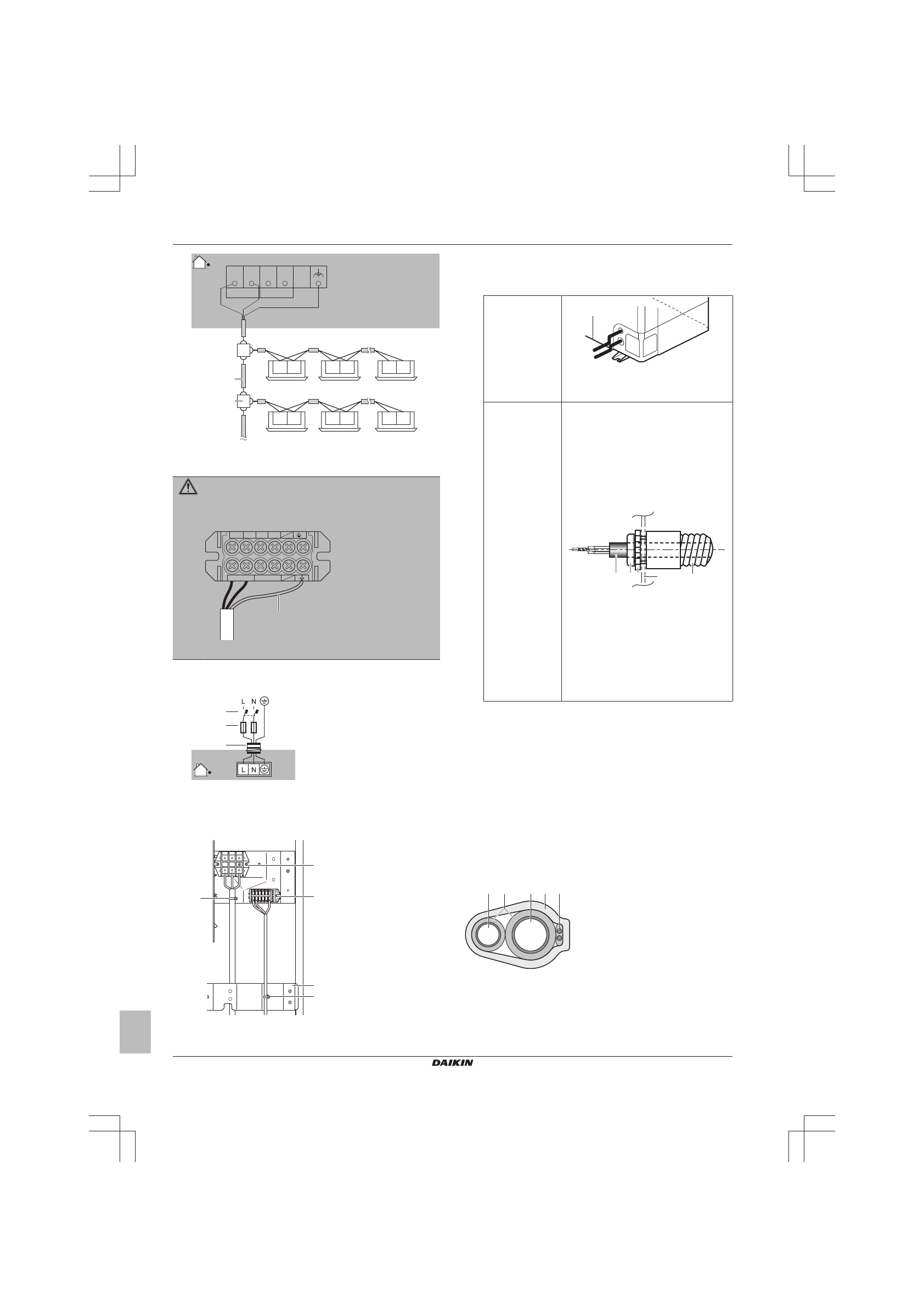

5 Монтаж
Руководство по монтажу и эксплуатации
16
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
F1 F2
a
b
X2M
TO OUT/D
TO IN/D
a
Используйте провода в металлической оплетке с
экранированием (двухжильные) (без полярности)
b
Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только экранированными проводами, не
забудьте подсоединить провод заземления к клемме
(X2M).
TO IN/D UNIT
F1 F2 F1 F2
TO OUT/D UNIT
a
a
Заземление
3
Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
X1M
a
b
c
a
Предохранитель утечки тока на землю
b
Плавкий предохранитель
c
Кабель электропитания
4
Закрепите
проводку
(электропитания
и
управления)
кабельными стяжками.
N
L
a
X1M
X2M
b
a
a
Кабельная стяжка
b
Крепежная пластина
X1M
Электропитание
X2M
Электропроводка управления
5
Проложите
проводку
через
монтажную
раму
с
подсоединением к ней.
Прокладка
проводки через
монтажную раму
a
b
a
Кабель электропитания
b
Кабель управления
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c
d
e
A B
A
Внутри наружного блока
B
Снаружи наружного блока
a
Проводка
b
Втулка
c
Гайка
d
Рама
e
Шланг
6
Установите сервисную крышку на место.
7
Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
5.8
Завершение монтажа наружного
агрегата
5.8.1
Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
a
b
c
d
e
a
Трубопровод жидкого хладагента
b
Трубопровод газообразного хладагента
c
Изолятор
d
Электропроводка управления (F1/F2)
e
Отделочная лента
