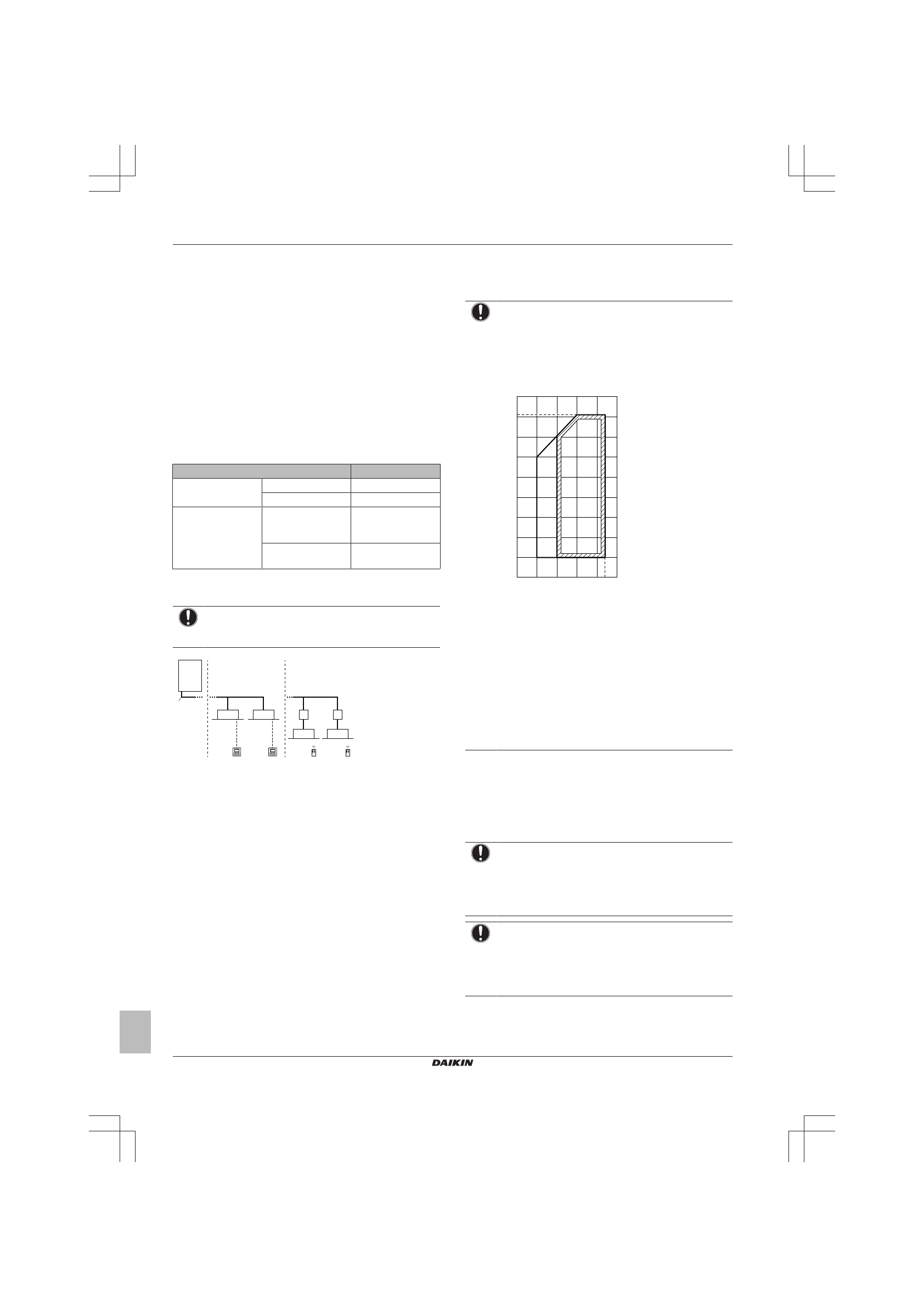

3 Информация об агрегатах и дополнительном оборудовании
Руководство по монтажу и эксплуатации
6
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1D – 2016.03
d
Наклейка с информацией о монтаже
e
Кабельная стяжка
3
Информация об агрегатах и
дополнительном
оборудовании
3.1
О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти
блоки,
предназначенные
для
наружной
установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики
RXYSCQ4+5
Производительност
ь
Обогрев
14,2~16,0 кВт
Охлаждение
12,1~14,0 кВт
Расчетная наружная
температура
Обогрев
–20~15,5°C по
влажному
термометру
Охлаждение
–5~46°C по сухому
термометру
3.2
Компоновка системы
ПРИМЕЧАНИЕ
Монтаж
системы
не
следует
выполнять
при
температуре ниже –15°C.
g
d
d
c
c
f
e
b
a
g
f
e
a
Наружный блок системы VRV IV-S на основе теплового
насоса
b
Трубопровод хладагента
c
Внутренний блок системы VRV с непосредственным
расширением (DX)
d
Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e
Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f
Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g
Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
4
Подготовка
4.1
Подготовка места установки
4.1.1
Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
4.1.2
Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
ПРИМЕЧАНИЕ
Если блок эксплуатируется в режиме обогрева при
низкой наружной температуре в условиях повышенной
влажности,
воспользуйтесь
подходящим
оборудованием, чтобы держать выпускные отверстия
блока постоянно свободными.
При работе на обогрев:
T
AO
(°C WB)
a
b
20
15.5
15
10
5
0
–5
–10
–15
–20
10
15
20
25 27 30
T
AI
(°C DB)
a
Рабочий диапазон прогрева системы
b
Рабочий диапазон
T
AI
: температура воздуха в помещении
T
AO
: наружная температура воздуха
Если блок предполагается эксплуатировать не менее 5
дней при наружной температуре ниже –5°C и
относительной влажности выше 95%, рекомендуется
пользоваться оборудованием марки Daikin, специально
предназначенным для работы в таких условиях, или
обратиться
к
обслуживающему
вас
дилеру
за
рекомендациями.
4.2
Подготовка трубопровода
хладагента
4.2.1
Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
содержать систему в чистоте и сухости. Необходимо
исключить
возможность
попадания
в
систему
посторонних веществ и примесей (в том числе
минеральных масел и влаги).
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30 мг/10 м.
