77

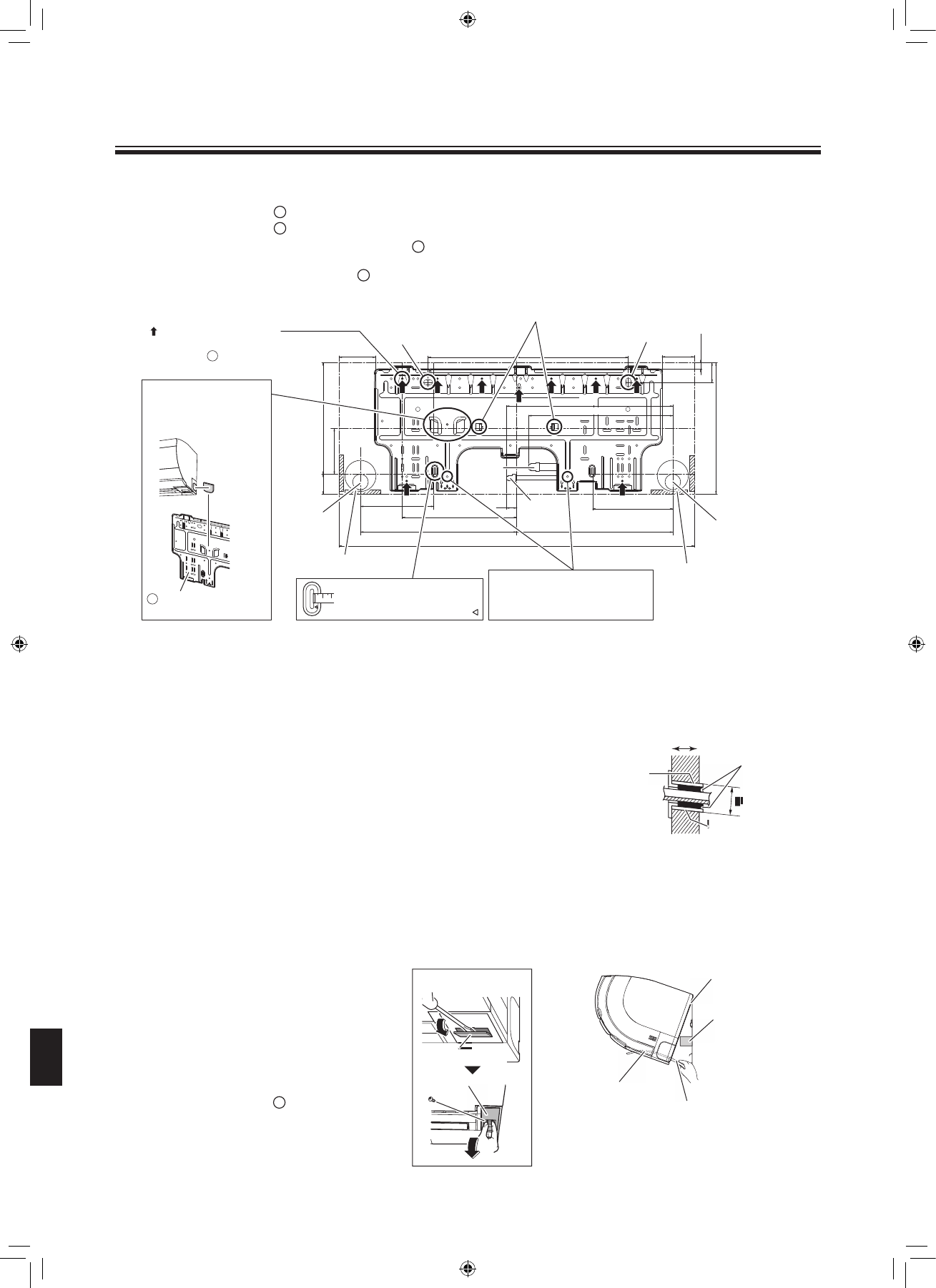

Установка внутреннего блока

1.

Установка монтажной пластины

•  Монтажная пластина

A

 находится на задней стороне внутреннего блока. Снимите винт.

•  Монтажная пластина

A

 должна быть установлена на стене, которая может выдержать вес внутреннего блока.

1)  Временно прикрепите монтажную пластину

A

, убедитесь, что она расположена ровно и пометьте точки сверления на

стене.

2)  Прикрепите монтажную пластину

A

 винтами к стене.

199

251

81

72

14,5

44

295

257

351

351

798

165

374

23

324

250,5

44,5

103

180

Рекомендованные места
крепления монтажной
пластины     (всего 9 мест)

Положение

дренажного

шланга

Через отверстие в стене

диаметром

φ

65

Конец

жидкостной

трубы

Конец

газовой

трубы

единица : мм

Через отверстие в стене

диаметром

φ

65

Положение

дренажного

шланга

Поместите прибор определения
уровня на приподнятый выступ

(Размер болта: M10)

(Размер болта: M10)

A

Снятая крышка
отверстия
трубы

Монтажная пластина

Снятую крышку
отверстия трубы можно
хранить в кармане
монтажной пластины.

A

Используйте мерную ленту,
как показано на рисунке.
Поместите конец мерной ленты в    .

Используйте во время

крепления блока винтами.

См. “

8. Повышение прочности

установки

” на стр. 11.

2.

Сверление отверстия в стене и установка замоноличенной в стену трубы

•  Для стен, содержащих металлический каркас или металлическое

покрытие следует использовать замоноличенную трубу и крышку
отверстия в стене в отверстии для ввода кабеля, чтобы не допустить
возможного распространения тепла, электрического удара или
пожара.

•  Следует заделывать пустоты вокруг труб уплотнительным

материалом для предотвращения утечки воды.
1)  Просверлите в стене отверстие для ввода кабеля диаметром

65мм, имеющее нисходящий уклон по направлению наружу.

2)  Вставьте в отверстие замоноличенную в стену трубу.
3)  Вставьте в трубу крышку отверстия в стене.
4)  После завершения установки трубопровода хладагента, проводки и

дренажного трубопровода заделайте пустоту в отверстии для труб
герметиком.

ɸ

65

Внутри

Трубопровод,

замоноличенный в стену

(приобретаются по

месту)

Крышка для

отверстия в стене

(приобретаются по

месту)

Трубопровод, замоноличенный
 в стену
(приобретаются по месту)

Снаружи

Уплотнитель
(приобретаются
по месту)

3.

Установка межблочной проводки

1)  Снимите крышку винтов и затем

сервисную крышку.

2)  Вытяните межблочный провод из

задней части внутреннего блока
вперед. Вытягивать будет легче, если
предварительно загнуть край проводки
вверх.

3)  Для подсоединения межблочного

провода после установки блока на
монтажную пластину

A

, выполняйте

действия, показанные на рисунке.

Отвертка с плоской
головкой

Крышка винта

Сервисная крышка

Крюк внутреннего
блока повесить сюда.

Слегка приподнимите
внутренний блок,
положив его на
упаковку или другой
материал.

Межблочный провод

При предварительном
удалении изоляции с
концов межблочного
провода обмотайте
правый конец провода
изоляционной лентой.
