6.

Откачка воздуха вакуумным насосом и проверка на утечку газа

 ОСТОРОЖНО

•  В контуре охлаждения следует использовать только указанный хладагент (R32).
•  В случае утечки газового хладагента нужно немедленно хорошо проветрить комнату.
•  R32 и другие хладагенты нужно утилизировать, а не выпускать в окружающую среду.
•

Используйте инструменты для R32 или R410A (такие как измерительная клапанная коробка, подпитывающий
шланг или переходник вакуумного насоса).

•  После установки труб нужно откачать воздух с помощью

вакуумного насоса и проверить на утечку газа.

•  Для работы со штоком запорного клапана используйте

торцовый ключ (4мм).

•  Все стыки труб хладагента нужно затянуть

динамометрическим гаечным ключом до указанного
момента затяжки.

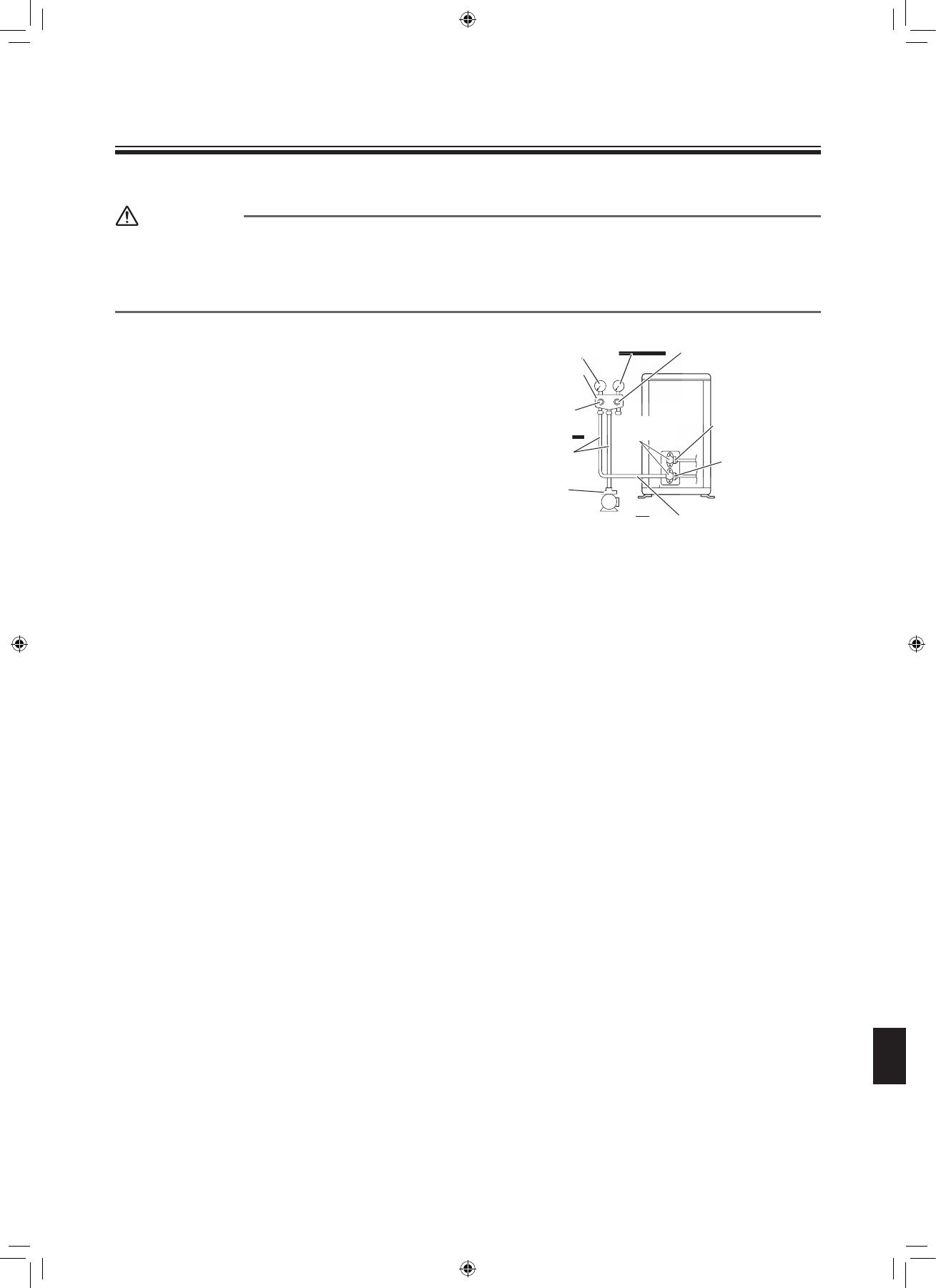

Манометрический
вакуумметр

Манометр

Измерительная
клапанная
 коробка

Клапан
низкого
давления

Клапан высокого
давления

Подпитывающие
шланги

Переходник
вакуумного
насоса

Вакуумный насос

Колпачки
клапана

Запорный

газовый

клапан

Сервисный порт

Запорный
жидкостный
клапан

1)  Соедините выступающую сторону подпитывающего шланга (выходящего из измерительной клапанной коробки) с

сервисным портом запорного газового клапана.

2)  Полностью откройте клапан низкого давления измерительной клапанной коробки (Lo) и полностью закройте ее клапан

высокого давления (Hi).
(В дальнейшем клапан высокого давления не требует работы.)

3)  Выполните откачку вакуумным насосом и убедитесь, что манометрический вакуумметр показывает –0,1МПа (–76см

рт. столба).
(Вакуумный насос должен работать по крайней мере 10 минут.)

4)  Закройте клапан низкого давления (Lo) измерительной клапанной коробки и остановите вакуумный насос .

(Сохраняйте это состояние несколько минут, чтобы стрелка манометрического вакуумметра не отклонилась назад.)*1

5)  Снимите крышки запорного жидкостного клапана и запорного газового клапана.
6)  Поверните шток запорного жидкостного клапана на 90° против часовой стрелки с помощью торцового ключа, чтобы

открыть клапан.
Через 5 секунд закройте и проверьте на утечку газа.
С помощью мыльной воды проверьте наличие утечки газа из раструба внутреннего и наружного блоков и штоков клапана.
После завершения проверки вытрите мыльную воду.

7)  Отсоедините подпитывающий шланг от сервисного порта запорного газового клапана и полностью откройте жидкостный

и газовый запорный клапаны.
(Не пытайтесь прокрутить шток клапана дальше конечной точки.)

8)  Затяните колпачки клапана и крышки сервисного порта жидкостного и газового запорного клапанов с помощью

динамометрического гаечного ключа до указанного момента затяжки.

*1  Если стрелка манометрического вакуумметра отклонится назад, возможно, в хладагенте присутствует вода или есть

незатянутое трубное соединение. Проверьте все трубные соединения и при необходимости затяните гайки; затем
повторите шаги 2)—4).
