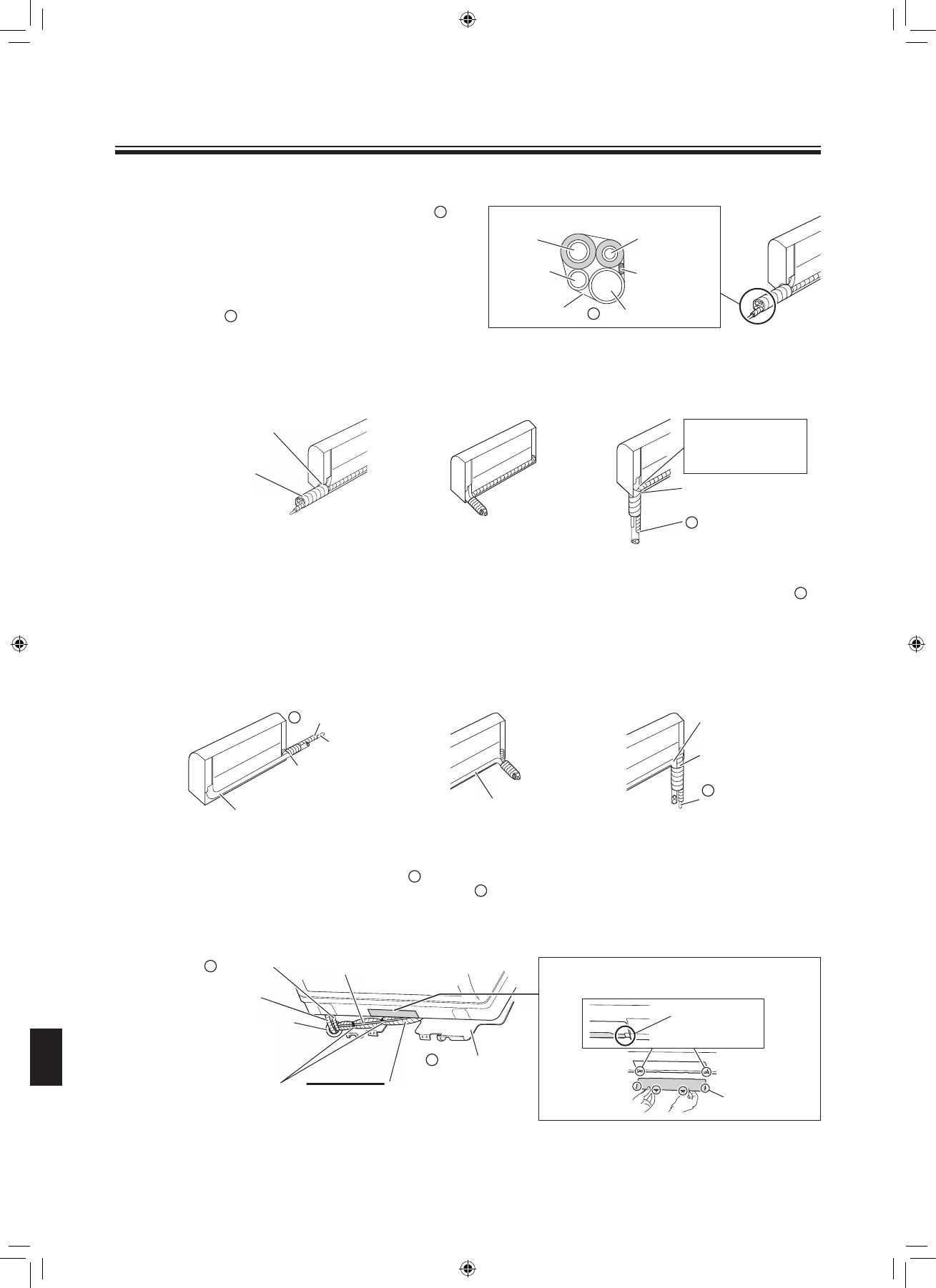

Установка внутреннего блока

5.

Укладка трубопроводов, шлангов и проводки

•  Трубы, дренажный шланг и шланг для увлажнения

G

следует укладывать в соответствии с направлением
трубопровода, выходящего из блока, как показано на
рисунке.

•  Удостоверьтесь в том, что дренажный шланг имеет

нисходящий уклон.

•  Соедините вместе трубы, дренажный шланг и шланг для

увлажнения

G

 с помощью изоляционной ленты.

Межблочный
провод

Жидкостная
труба

G

 Шланг для увлажнения

Газовая
труба

Дренажный

шланг

Изоляционная
лента

Схема связки трубопроводов

5-1  Правый, задний правый или нижний правый трубопроводы

•

Трубопровод с правой стороны

•

Задний правый
трубопровод

•

Нижний правый трубопровод

Снимите крышку
отверстия трубы.

Установите с
нисходящим
уклоном.

Снимите крышку
отверстия трубы.

G

 Шланг для

увлажнения

Рекомендуется
использовать коленчатый
патрубок (приобретается
по месту).

1)  Соедините трубы, шланг и межблочный провод, обмотав изоляционной лентой как показано на схеме связки

трубопроводов.

2)  Пропустите все трубы через сквозное отверстие в стене и закрепите внутренний блок на монтажной пластине

A

 с

помощью крюков.

3)  Соедините трубы.

5-2  Левый, задний левый или нижний левый трубопроводы

•

Трубопровод с левой стороны

•

Задний левый
трубопровод

•

Нижний левый трубопровод

Снимите крышку
отверстия трубы.

Трубопровод хладагента

G

 Шланг для увлажнения

Дренажный

шланг

Трубопровод
хладагента

Снимите крышку
отверстия трубы.

G

 Шланг для

увлажнения

Трубопровод
хладагента

1)  Замените сливную пробку и дренажный шланг. (См. “

4-3 Замена сливной пробки и дренажного шланга

” на стр. 8.)

2)  Втяните трубы для хладагента и уложите так, чтобы они совместились с жидкостным и газовым трубопроводом,

обозначенными на монтажной пластине

A

.

3)  Закрепите внутренний блок на монтажной пластине

A

.

4)  Соедините трубы. Если возникнут затруднения, сначала снимите переднюю панель.
5)  Обмотайте трубы изоляционной лентой. Если не заменяете дренажный шланг, храните его в месте, показанном

ниже.

Дренажный шланг

G

 Шланг для

увлажнения

Межблочный провод

A

 Монтажная

пластина

Обмотайте изоляционную ленту вокруг
согнутой части трубопровода хладагента.
При каждом витке нужно перекрывать не
менее половины ширины ленты.

Соединить
пластмассовой лентой.

4 язычка

Отрезать вдоль
канавки (оба
конца)

Если установка затруднена, снимите крышку трубы (4
язычка) и отрежьте переднюю решетку (нижняя часть).

Заделайте это отверстие
герметиком или иным
уплотнительным
материалом.
