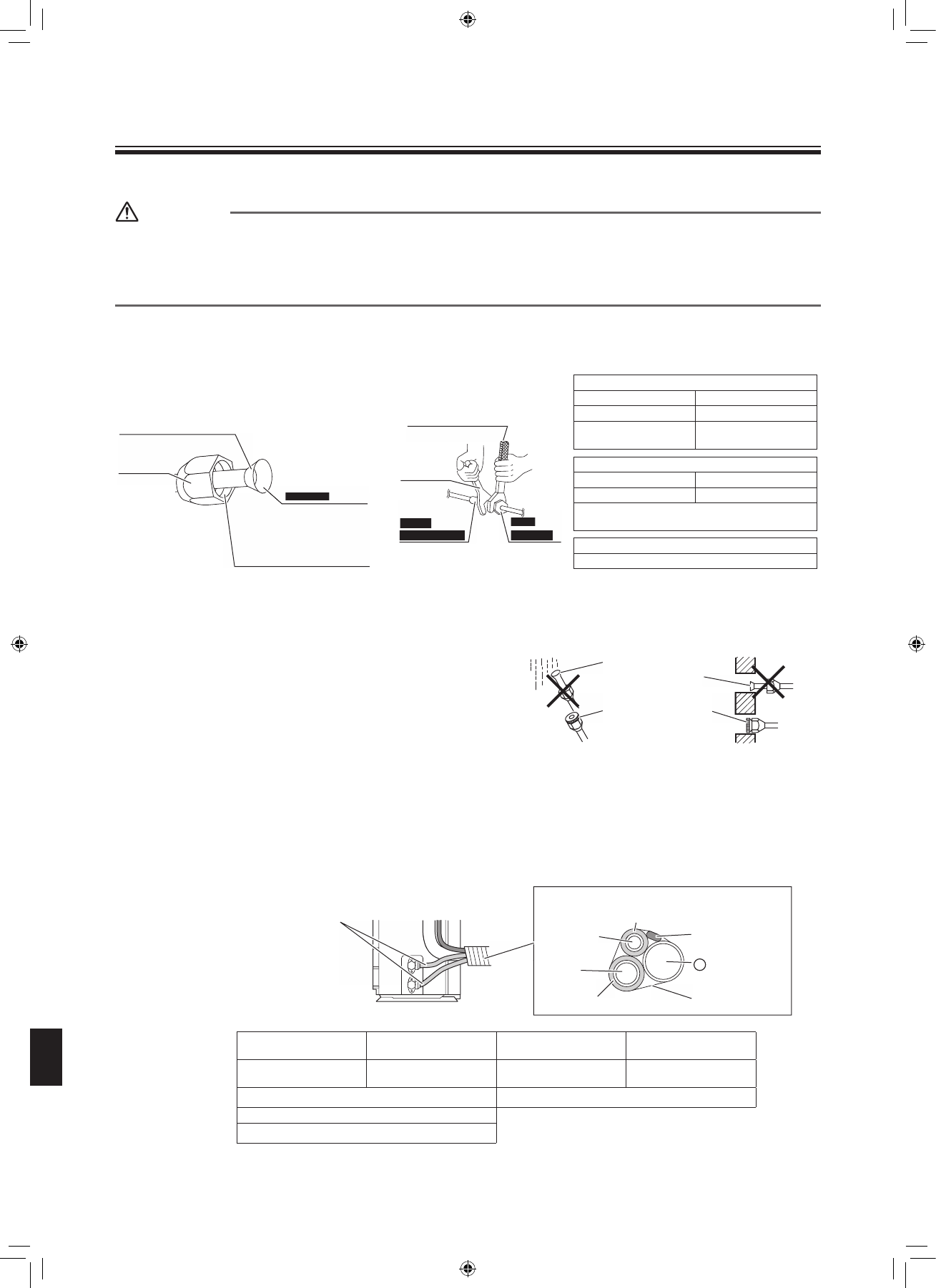

Монтаж наружного блока

4.

Трубопровод хладагента

 ВНИМАНИЕ

•  Используйте гайку раструба, прикрепленную к основному устройству. (Для предотвращения образования трещин гайки

раструба в результате старения.)

•  Для предотвращения утечки газа наносите охлаждающее масло только на внутреннюю поверхность раструба.

(Используйте для R32 охлаждающее масло.)

•  Чтобы предотвратить повреждение гаек раструба и утечку газа, используйте динамометрический гаечный ключ.

•  Выровняйте центры обоих раструбов и затяните вручную гайки раструба на 3—4 оборота. Затем затяните до конца с

помощью динамометрического гаечного ключа.

•  Для внутреннего раструба можно использовать охлаждающее масло, предназначенное для R410A.

Момент затяжки гайки раструба

Сторона газа

Сторона жидкости

9,5мм

6,4мм

32,7—39,9Н · м

(333—407кгс· см)

14,2—17,2Н · м

(144—175кгс· см)

Момент затяжки колпачка клапана

Сторона газа

Сторона жидкости

9,5мм

6,4мм

21,6—27,4Н · м

(220—280кгс· см)

Момент затяжки крышки сервисного порта

10,8—14,7Н · м (110—150кгс · см)

Динамометрический
гаечный ключ

Гайка
раструба

Нанесите
охлаждающее
масло только
на внутреннюю
поверхность
раструба.

Не наносите
охлаждающее масло на
наружную поверхность.

Гайка
раструба

Не наносите охлаждающее
масло на гайку раструба,
чтобы избежать затяжки с
избыточным моментом.

Нанесите масло

Зажмите

Муфта
трубопровода

Гаечный
ключ

5.

Прокладка трубопровода хладагента

5-1  Меры предосторожности при работе с трубами

•  Защищайте открытый конец трубы от попадания пыли

и влаги.

•  Все изгибы трубы должны быть максимально плавными.

Для изгибания труб используйте трубогиб.

Обязательно
установите крышку.

Если колпачка
раструба нет, закройте
отверстие пленкой,
чтобы в него не
попала вода и грязь.

Дождь

Стена

5-2  Выбор меди и изоляционных материалов

При использовании коммерческих медных труб и фитингов выполняйте следующие требования.

•  Изоляционный материал  Пенополиэтилен

Коэффициент теплопередачи  0,041—0,052Вт/мК (0,035—0,045ккал/мч°C)
Температура поверхности трубы с газообразным хладагентом достигает 110°C макс.
Используемый теплоизоляционный материал должен выдерживать эту температуру.

•  Нужно изолировать газовый и жидкостный трубопровод и выдерживать размеры, показанные ниже.

Уплотните край изоляции
если есть вероятность, что
конденсат из запорного
клапана может капать на
внутренний блок через зазор
между изоляцией и трубой.

Межблочный
провод

G

 Шланг для

увлажнения

Обмоточная лента

Изоляция жидкостной трубы

Жидкостная
труба

Газовая
труба

Изоляция газовой трубы

Схема связки трубопроводов

Сторона газа

Сторона жидкости

Тепловая изоляция

газовой трубы

Тепловая изоляция

жидкостной трубы

Внешний диаметр 9,5мм

Внешний диаметр 6,4мм

Внутренний диаметр

12—15мм

Внутренний диаметр

8—10мм

Минимальный радиус изгиба

Минимальная толщина 10мм.

30мм или более

Толщина 0,8мм (C1220T-O)

•  Для труб с газовым и жидкостным хладагентом следует использовать отдельные трубы теплоизоляции.
