5-3  Трубопровод, замоноличенный в стену

Выполняйте инструкции, показанные под левым, задним
левым и нижним левым трубопроводом.
1)  Вставьте дренажный шланг на эту глубину, чтобы его

нельзя было оторвать от дренажной трубы.

Внутренняя
стенка

Дренажный
шланг

Винилхлоридная
дренажная
труба (VP-30)

Наружная стенка

50мм или
более

Вставьте дренажный шланг на эту
глубину, чтобы его нельзя было
оторвать от дренажной трубы.

 ВНИМАНИЕ

Внутренний блок достаточно большой. При его перемещении соблюдайте осторожность, чтобы не потерять равновесие.

6.

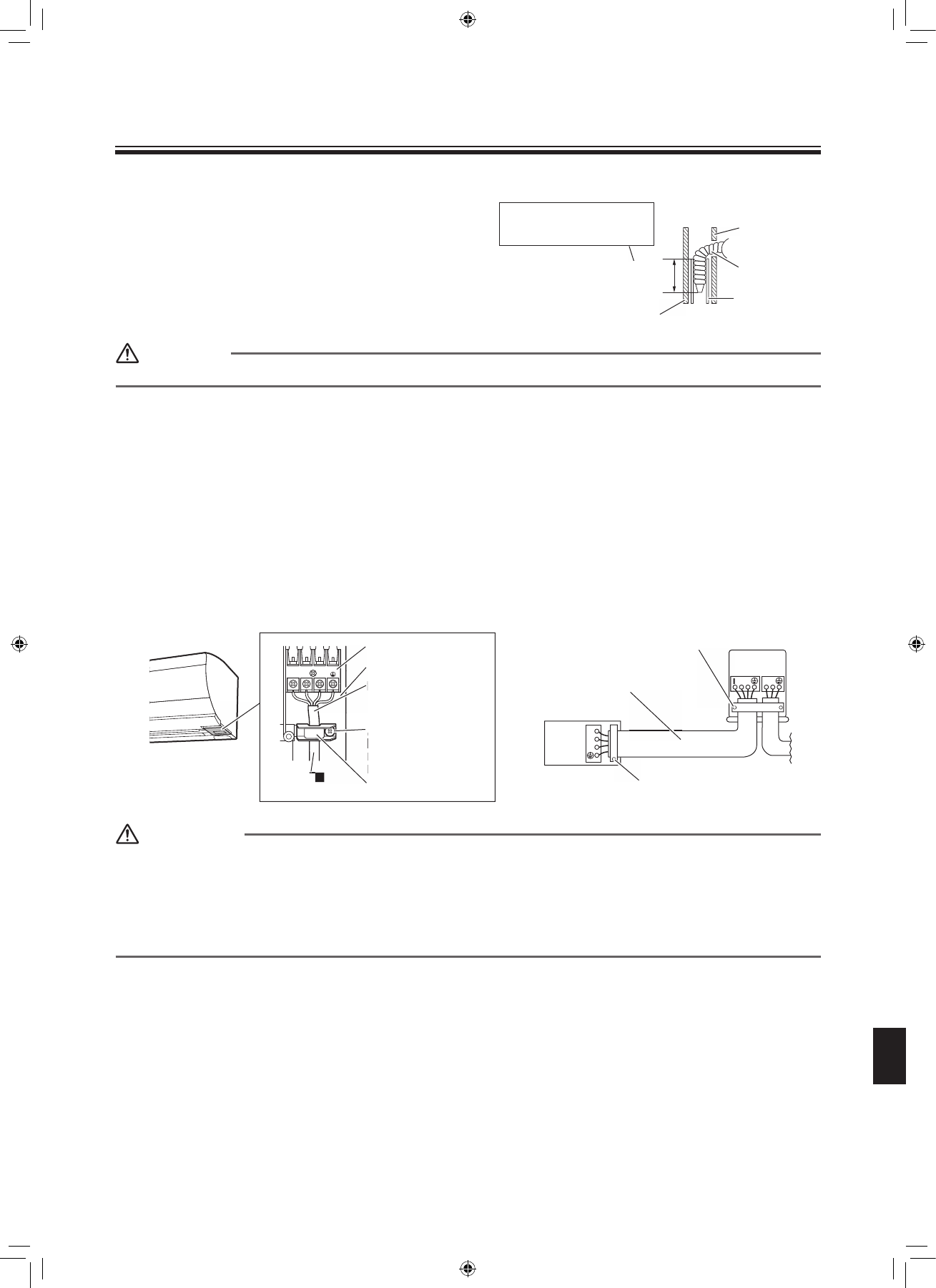

Электропроводка

1)  Снимите изоляцию на концах проводов (15мм).
2)  Крепко привинтите провода к соответствующим клеммам с учетом цвета проводов и номера клемм на клеммном блоке

внутреннего и наружного блока.

3)  Соедините провода заземления с соответствующими клеммами.
4)  Потяните провода чтобы убедиться, что они надежно закреплены и зафиксируйте с помощью держателя провода.
5)  В случае подсоединения к системе ручного управления. Проложите соединительный шнур системы ручного управления и

прикрепите S21.
(См. “

Соединение с системой ручного управления

” на стр. 18.)

6)  Уложите провода так, чтобы сервисная крышка плотно прилегала, и закройте крышку.

1

2

3

Клеммный блок

Держатель провода

Используйте
специальный провод.

Блок электропроводки

Уложите провода так,
чтобы сервисная крышка
прилегала плотно.

Надежно закрепите
держатель провода, чтобы
провода не подвергались
внешнему натяжению.

1

2

3

1 2 3

L N

Надежно зафиксируйте провода
контактными зажимами.

Провод соединения блоков
4-жильный 1,5мм

2

 или больше

60245 IEC 57
H05RN

Внутренний
блок

Наружный

блок

Надежно зафиксируйте провода
 контактными зажимами.

 ОСТОРОЖНО

•  Не используйте разветвленную проводку, разветвители, удлинительные шнуры, так как это может привести к перегреву,

поражению электрическим током или возгоранию.

•  Не используйте внутри прибора электрические детали, приобретенные в местной торговой сети. (Не отводите от

клеммного блока питание для дренажного насоса и других устройств.) Это может привести к поражению электрическим
током или пожару.

•  Не подсоединяйте провод питания к внутреннему блоку. Это может привести к поражению электрическим током или

пожару.
