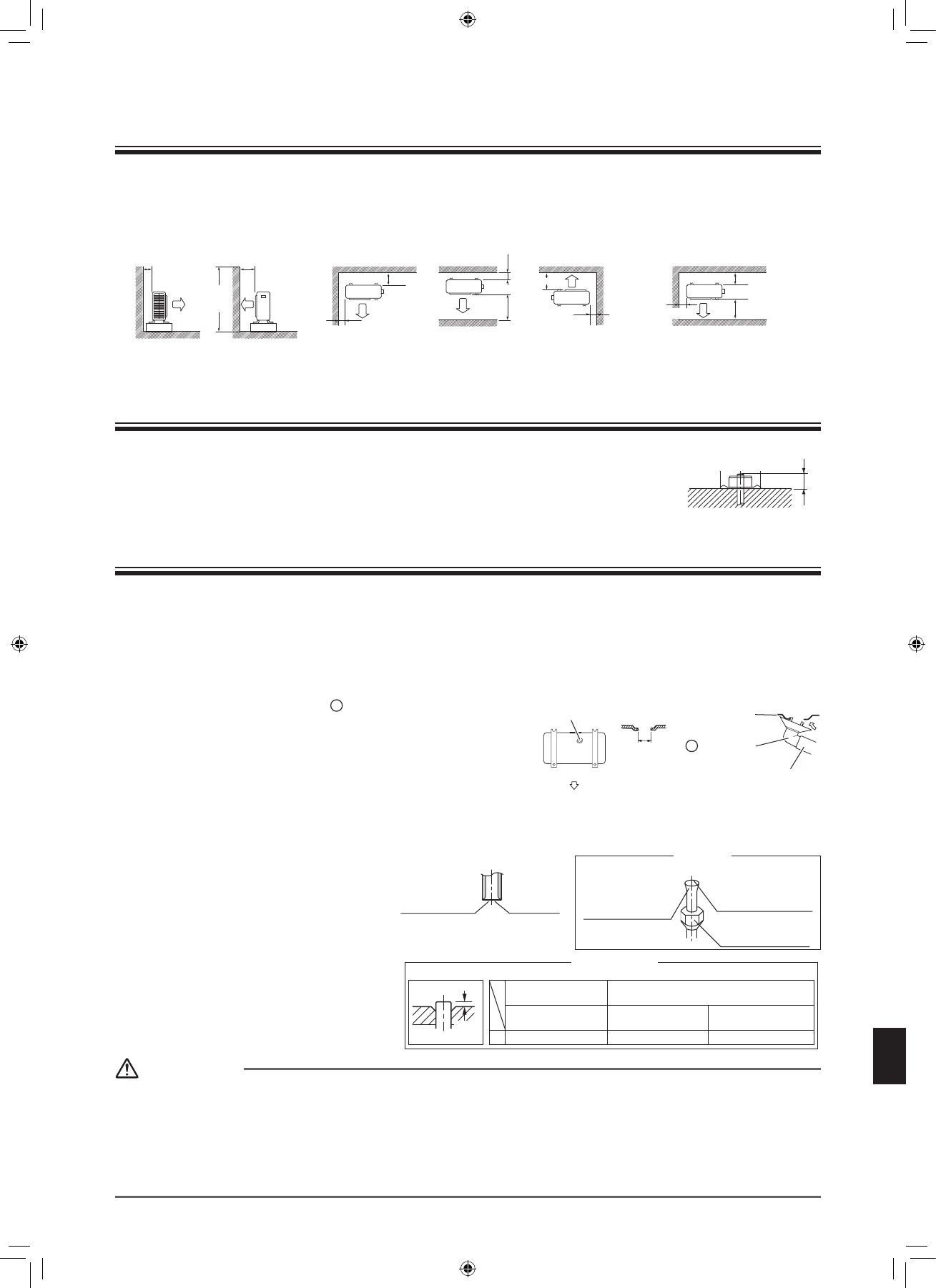

Рекомендации по монтажу наружного блока

•  Если на пути потока всасываемого или выпускаемого воздуха наружного блока находится стена или иное препятствие,

выполняйте следующие рекомендации по монтажу.

•  Для любой из нижеследующих схем монтажа высота стены на выпускной стороне должна быть не более 1200мм.

Стена с одной стороны

Более 50

Более 100

Направление
движения воздуха

Не

более

1200

Стены с двух сторон

Более 50

Более
100

Более
200

Более 50

Более 50

Более 150

Стены с трех сторон

Более 150

Более 50

Более 300

Вид сбоку

Вид сверху

Вид сверху

единица: мм

Меры предосторожности при монтаже наружного блока

•  Проверьте прочность и уровень монтажной поверхности, чтобы прибор не вызывал вибрацию или шум во время

работы.

•  Надежно закрепите блок с помощью фундаментных болтов в соответствии с чертежом фундамента.

(Подготовьте 4 комплекта фундаментных болтов M8 или M10, гаек и шайб, которые имеются в продаже).

•  Лучше закручивать фундаментные болты так, чтобы их концы выходили на 20мм из поверхности фундамента.

20

Монтаж наружного блока

1.

Установка наружного блока

1)  При монтаже наружного блока см. “

Выбор места монтажа

” на стр. 5 и “

Установочные чертежи внутреннего/

наружного блока

” на стр. 6.

2)  Если нужен дренажный трубопровод, выполняйте следующие процедуры.

2.

Дренажный трубопровод

1)  Используйте дренажное гнездо

H

 для дренажа.

2)  Если дренажное отверстие закрыто монтажным основанием или

поверхностью пола, установите под ножками наружного блока
дополнительные опоры высотой минимум 30мм.

3)  В холодных регионах не следует использовать дренажный шланг

с наружным блоком.
(В противном случае дренажная вода может замерзнуть и
ухудшить теплотехнические характеристики.)

Дренажное отверстие

Сторона выпуска воздуха

Отверстие

Φ

18

(вид снизу)

Нижний

каркас

H

 Дренажное

гнездо

Шланг (имеется в продаже,
внутренний диаметр 16мм)

3.

Развальцовка конца трубы

1)  Отрежьте конец трубы с помощью трубореза.
2)  Снимите заусенцы. Для этого наклоните

трубу отрезанным концом вниз, чтобы
стружки не попали в трубу.

3)  Установите на трубу гайку раструба.
4)  Развальцуйте трубу.
5)  Проверьте правильность развальцовки.

Снимите
заусенцы

Отрезайте
точно под
прямым углом.

Конец трубы должен быть
равномерно развальцован с
образованием окружности
идеальной формы.

Внутренняя
поверхность
раструба
должна быть без
дефектов.

Убедитесь, что гайка
раструба установлена.

Проверка

Установите точно в положение, показанное ниже.

A

Развальцовка

Матрица

A

0-0,5MM

Тип муфты

Раструбное приспособление для
развальцовки R32 или R410A

1,0-1,5MM

Тип муфты

(жесткое крепление)

1,5-2,0MM

Тип барашковой гайки

(британского типа)

Обычное раструбное приспособление для развальцовки

 ОСТОРОЖНО

•  Не используйте минеральное масло на расширяющейся части.
•  Минеральное масло не должно попадать в систему, так как это может привести к уменьшению срока службы блоков.
•  Нельзя пользоваться трубами, которые уже ранее использовались для монтажа. Используйте только те детали, которые

входят в комплект устройства.

•  Не устанавливайте осушитель на блок с R32, чтобы не уменьшить его срок службы.
•  Сушильный агент может раствориться и повредить систему.
•  Неполная развальцовка может вызвать утечку газообразного хладагента.
