Указания по монтажу



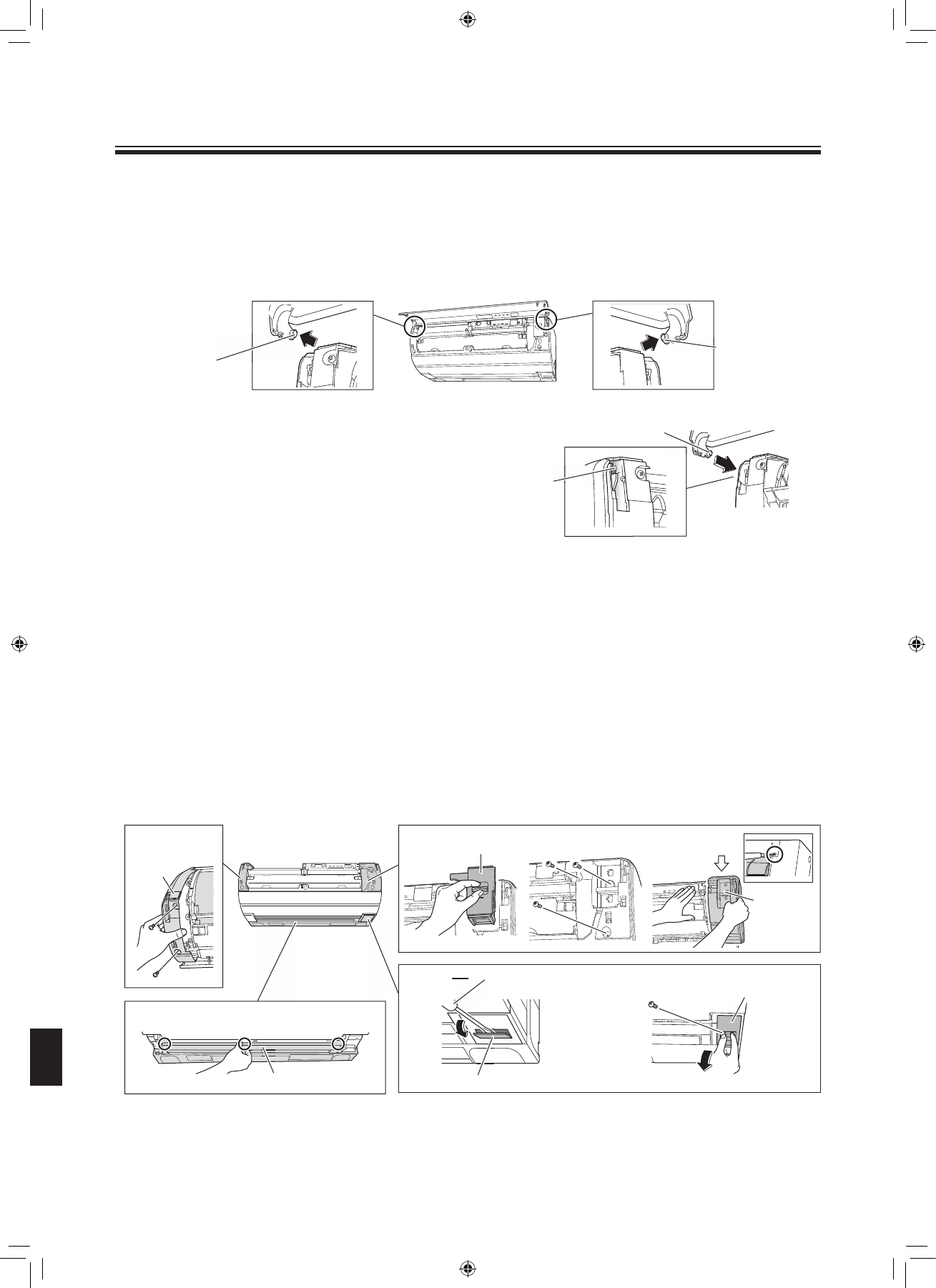

Снятие и установка передней панели

•

Метод снятия

1)  Захватите пальцами переднюю панель с двух сторон и откройте до упора.

Если после этого надавить на неё чуть больше её можно будет легко снять.

2)  Толкая левый штырь на передней панели кондиционера наружу, освободите переднюю панель. (Правый штырь на

передней панели кондиционера снимается так же.)

3)  Сняв оба штыря на передней панели кондиционера, потяните панель на себя и снимите.

Штырь на
передней панели
кондиционера

Штырь на
передней
панели
кондиционера

•

Метод установки

Поочередно вставьте правый и левый штырь на
передней панели в отверстия и медленно закройте
панель.
(Нажмите на обе стороны передней панели.)

Штырь на передней панели
кондиционера

Отверстие

для штыря



Снятие и установка передней решетки

•

Метод снятия

1)  Снимите переднюю панель.
2)  Направьте щиток и дополнительный щиток вниз.
3)  Снимите блок стримера. (См.

Рис. 1

)

4)  Снимите винты, которые крепят переднюю решетку (справа). (3 винта) (См.

Рис. 2

)

5)  Поднимая переднюю решетку (наверху) с помощью отвертки с плоской головкой, отсоедините петли и снимите

переднюю решетку (справа). (См.

Рис. 3

)

6)  Снимите винты, которые крепят переднюю решетку (слева). (2 винта) (См.

Рис. 4

)

7)  Поднимая переднюю решетку (наверху) с помощью отвертки с плоской головкой, отсоедините петли и снимите

переднюю решетку (слева).

8)  Вставьте отвертку с плоской головкой и снимите крышку винта. (См.

Рис. 5

)

9)  Снимите винт, крепящий сервисную крышку и снимите сервисную крышку. (См.

Рис. 6

)

10)  Поднимая центральную часть передней решетки (внизу) к себе, отсоедините 3 ушка. (См.

Рис. 7

)

Рис. 4

Рис. 7

Рис. 1

Рис. 2

Рис. 3

Рис. 5

Отвертка с плоской
головкой

Крышка винта

Рис. 6

Сервисная
крышка

Вид сверху

Передняя решетка
(слева)

Передняя
решетка
(справа)

Блок стримера

Передняя решетка (внизу)
