Установка внутреннего блока

7.

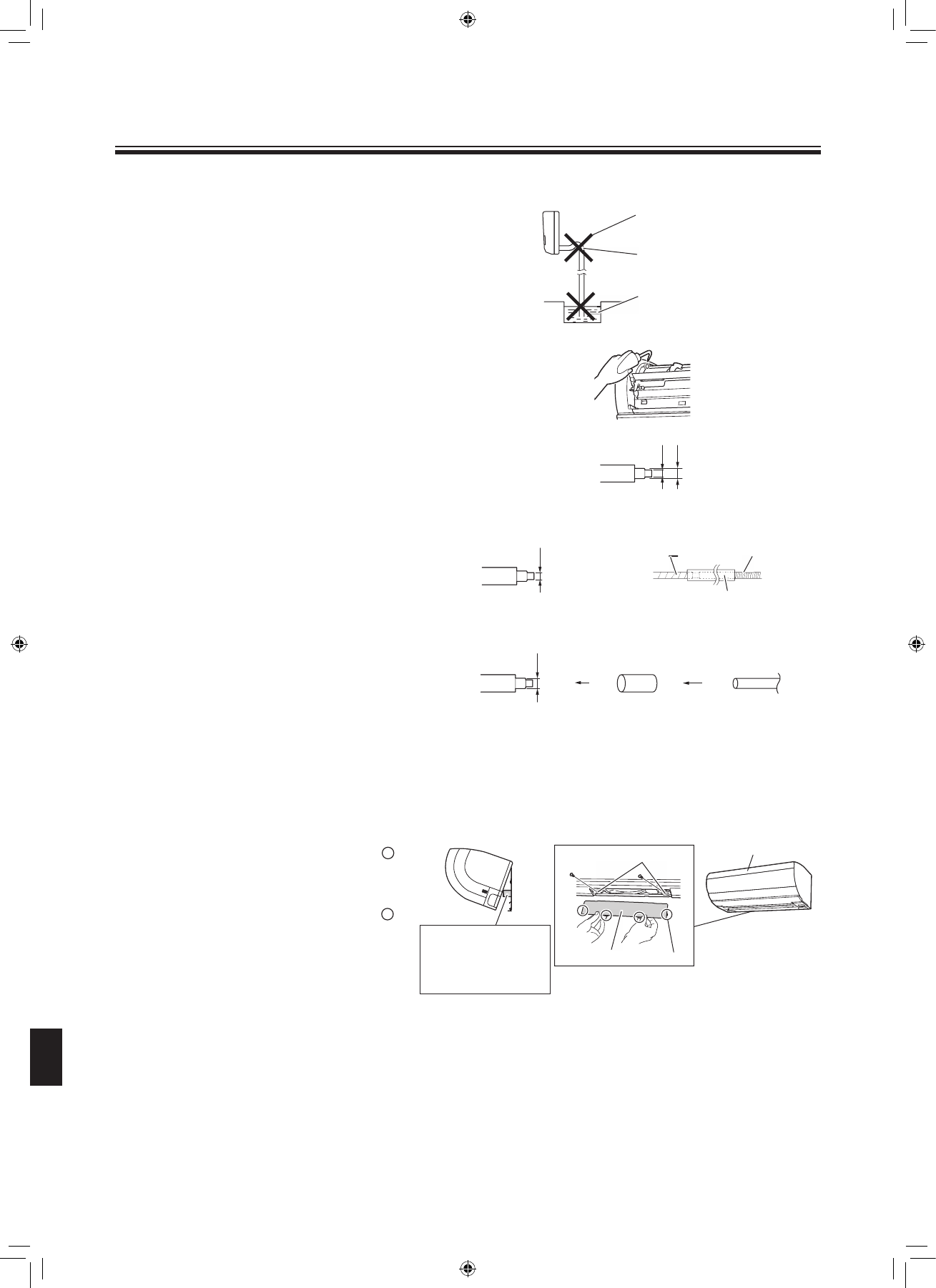

Дренажный трубопровод

1)  Подсоедините дренажный шланг как показано справа.

Дренажный шланг
должен иметь
нисходящий уклон.
Не разрешается
использовать
уловители.
Не кладите конец
шланга в воду.

2)  Снимите воздушные фильтры и налейте немного воды

в дренажный поддон, чтобы убедиться, что вода течет
плавно.

3)  Если требуется удлинение дренажного шланга или

замоноличенный дренажный трубопровод, используйте
подходящие детали для переднего конца шланга.

ɸ

16

ɸ

18

Рисунок переднего
конца шланга

4)  Если нужно удлинить дренажный шланг, используйте

удлинительный шланг внутренним диаметром 16мм.
Необходимо выполнить тепловую изоляцию внутренней
секции удлинительного шланга.

ɸ

16

Дренажный шланг,
поставляемый с внутренним
блоком

Дренажный шланг
внутреннего блока

Удлинительный
дренажный шланг

Теплоизоляционная труба
(приобретается по месту)

5)  При подсоединении жесткой поливинилхлоридной

трубы (номинальный диаметр 13мм) непосредственно
к дренажному шлангу, прикрепленному к внутреннему
блоку с помощью замоноличенного трубопровода,
используйте в качестве муфты имеющееся в продаже
дренажное гнездо (номинальный диаметр 13мм).

ɸ

18

Имеющееся в
продаже дренажное
гнездо (номинальный
диаметр 13мм)

Имеющаяся в
продаже жесткая
поливинилхлоридная
труба (номинальный
диаметр 13мм)

Дренажный шланг,
поставляемый
с внутренним
блоком

8.

Повышение прочности установки

•  Для повышения прочности установки

рекомендуется винтами закреплять
внутренний блок на монтажной пластине

A

.

1)  Снимите крышку трубы передней решетки

(внизу). (4 язычка)

2)  Закрепите внутренний блок с помощью

крепежных винтов внутреннего блока

C

.

3)  Прикрепите крышку.

Положения винта

4 язычка

Крышка трубы

Поднимите нижнюю часть внутреннего блока и снимите крышку трубы.

Вставьте позади
внутреннего блока
упаковочный или иной
материал, чтобы он
оставался приподнятым.

Внутренний блок
