D

–EIMAC00704-14RU - 55/72

Компрессор

Одновинтовой

компрессор

полугерметичного

типа

с

асинхронным

трехфазным

двухполюсным

электродвигателем,  закрепленным  непосредственно  на  главном  валу.  Входящий  газ  из  испарителя  охлаждает
электродвигатель  до  входа  во  впускные  отверстия.  Внутри  электродвигателя  поставлены  датчики  температуры,
полностью  перекрытые  катушечной  обмоткой,  которые  постоянно  отслеживают  температуру  электродвигателя.
Если  температура  в  катушечной  обмотке  становится  слишком  высокой  (120°C),  специальный  внешний  прибор,
подключенный к датчикам и к электронному контроллеру, отключает соответствующий компрессор.
Компрессоры  агрегатов  EWAD100E÷210E-SS/SL,  ERAD120E÷250E-SS,  ERAD120E÷240E-SL  -  это  Fr3100,  а
компрессоры  агрегатов  EWAD260E÷410E-SS,  EWAD250E÷400E-SL  и  ERAD310E÷490E-SS,  ERAD300E÷460E-SL  -
это F3. У компрессора Fr3100 имеется один одинарный сателлит в верхней части главного винта; у компрессоров
F

3 имеются два сателлита, симметрично расположенных по сторонам главного винта.

Компрессор  Fr3100  имеет  только  две  подвижные,  вращающиеся  детали,  а  компрессор  F3  –  три  подвижные
детали.  Других  деталей,  совершающих  эксцентрические  или  возвратно-поступательные  движения,  в
компрессоре нет.
Основными  компонентами,  таким  образом,  являются  только  главный  ротор и  сателлиты,  выполняющие  процесс
сжатия, полностью зацепляясь друг с другом.
Герметизация  сжатия  происходит  благодаря  особому  составу  материала  соответствующей  формы,  который
заполняет промежуток между главным винтом и сателлитом.  Главный вал, на котором закреплен главный ротор,
установлен  на  двух  шарикоподшипниках.  Перед  установкой  этого  узла  осуществляется  как  статическая,  так  и
динамическая балансировка.

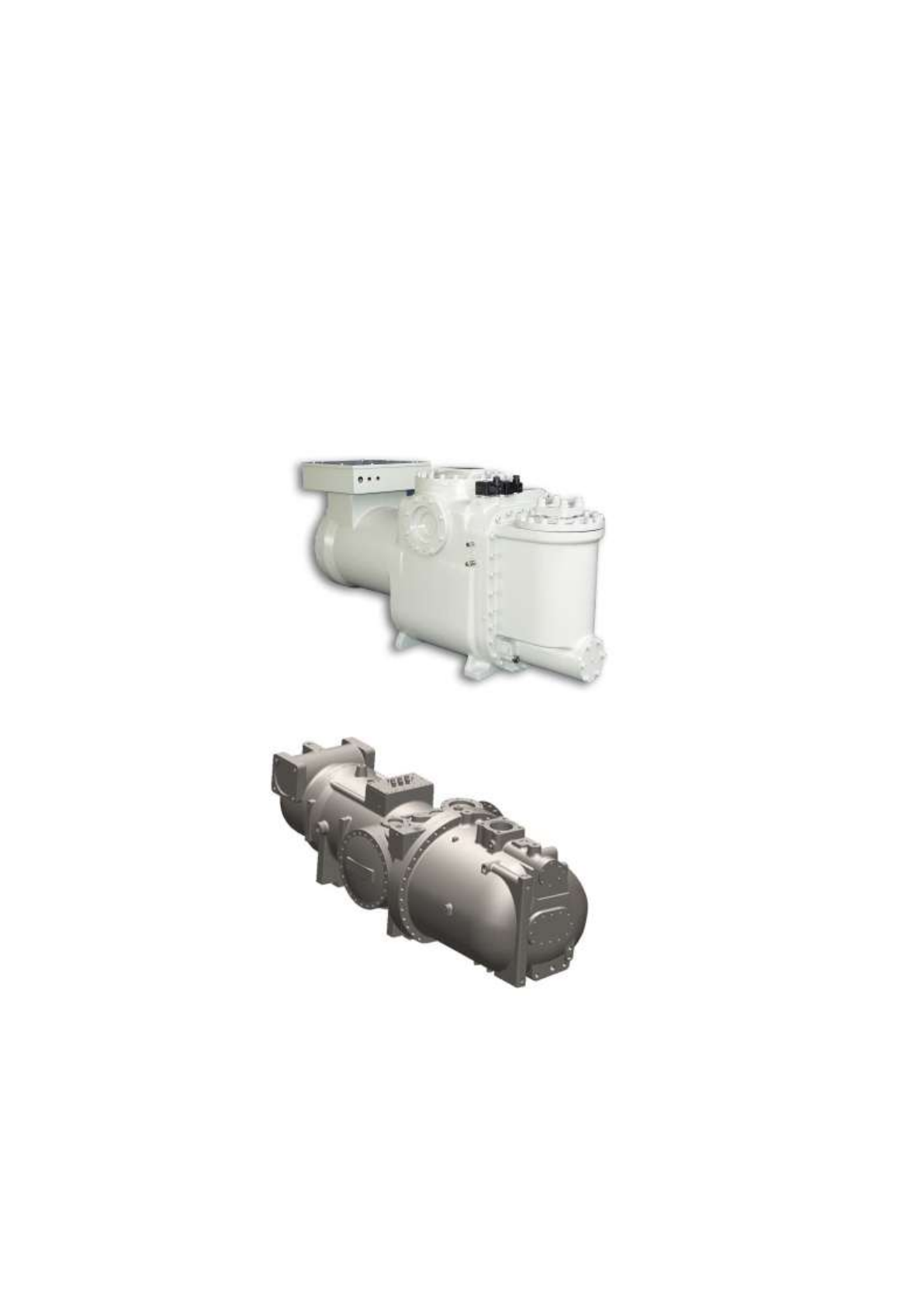

Рис. 27 - изображение компрессора Fr3100

Рис. 28 - изображение компрессора F3

В верхней части компрессора Fr3100 имеется  большая крышка, обеспечивающая доступ для быстрого и легкого
проведения  технического  обслуживания;  в  компрессоре  F3  доступ  к  внутренним  частям  обеспечивается  двумя
крышками, расположенными по сторонам.

Процесс сжатия

В  одновинтовом  компрессоре  благодаря  сателлиту  процесс  входа,  сжатия  и  выгрузки  происходит  непрерывно.
При  этом  входящий  газ  проникает  в  профиль  между  ротором,  зубьями  сателлита  и  корпусом  компрессора.
Вследствие  сжатия  хладагента  объем  постепенно  сокращается.  Таким  образом  сжатый  газ  под  высоким
давлением  вытесняется  во  встроенный  маслоотделитель.  В  маслоотделителе  газо-масляная  смесь  и  масло
собираются  в  полости  в  нижней  части  компрессора,  где  впрыскиваются  в  механизмы  компрессора  для
обеспечения герметизации сжатия и смазки шарикоподшипников.
