D

–EIMAC00704-14RU - 47/72

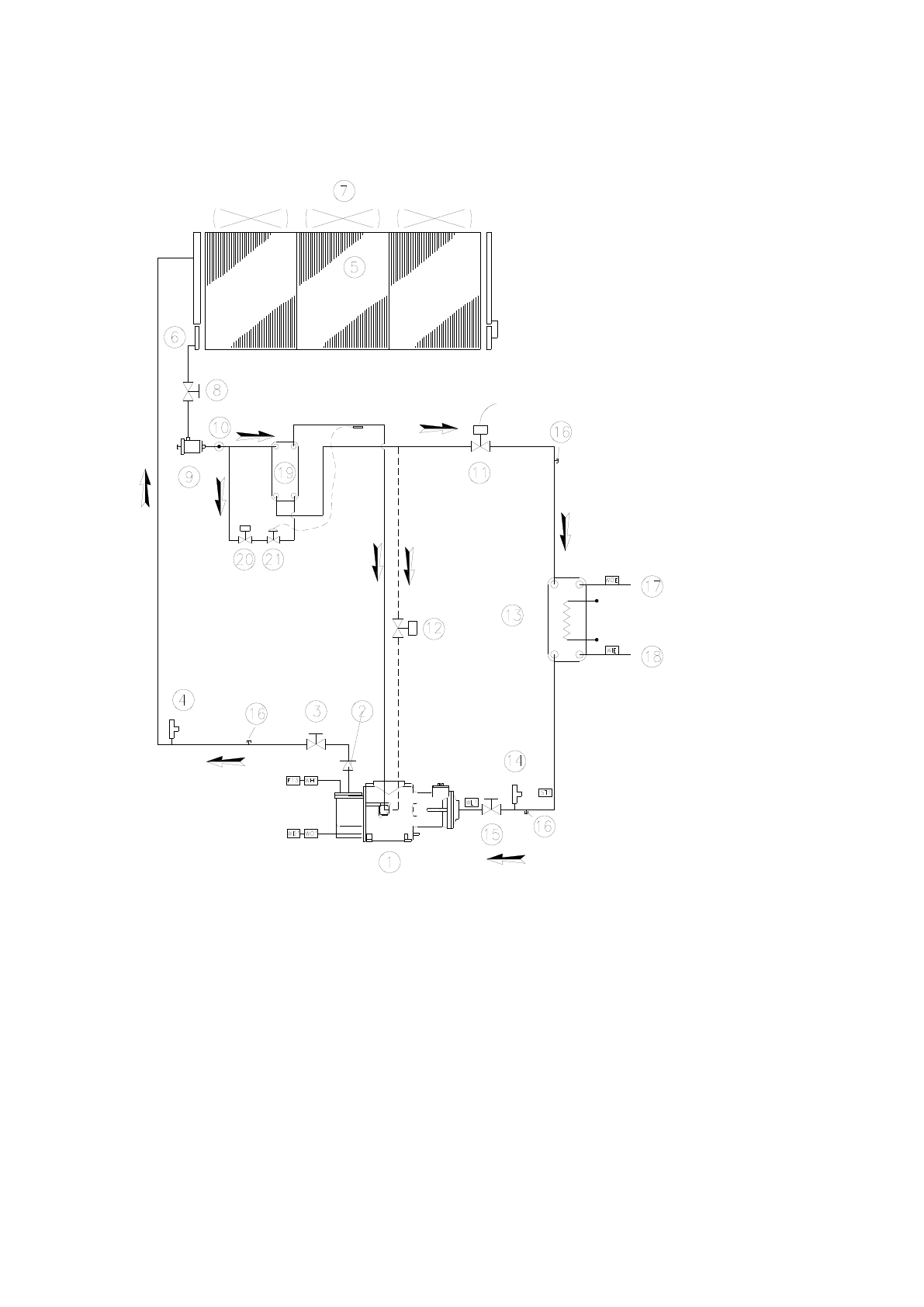

Рис. 20 - EWAD 100E ÷ 410E SS – EWAD 100E ÷ 400E SL

Экономичный контур хладагента

1.

Одновинтовой компрессор

16.

Сервисный порт

2.

Обратный клапан

17.

Соединение выхода воды

3.

Запорный клапан со стороны нагнетания
компрессора

18.

Соединение входа воды

4.

Защитный клапан высокого давления (25,5 бар)

19.

Экономайзер

5.

Змеевик конденсатора

20.

Электромагнитный клапан экономайзера

6.

Встроенная секция недоохлаждения

21.

Термостатический

расширительный

клапан

экономайзера

7.

Осевой вентилятор

ST1

Датчик температуры всасывания

8.

Изолирующий кран линии жидкости

WL1

Датчик низкого давления (-0,5:7,0 бар)

9.

Обезвоживающий фильтр

WO1.

Датчик давления масла (0,0:30,0 бар)

10.

Индикатор жидкости и влажности

WH1.

Датчик высокого давления (0,0:30,0 бар)

11.

Электронный расширительный клапан

WD1.

Датчик температуры нагнетания / масло

12.

Электромагнитный клапан впрыска жидкости

F13.

Реле высокого давления (21,0 бар)

13.

Испаритель с непосредственным испарением

WIE.

Датчик температуры воды на входе

14.

Защитный клапан низкого давления (15,5 бар)

WOE.

Датчик температуры воды на выходе

15.

Запорный клапан со стороны всасывания
компрессора
