D

–EIMAC00704-14RU - 49/72

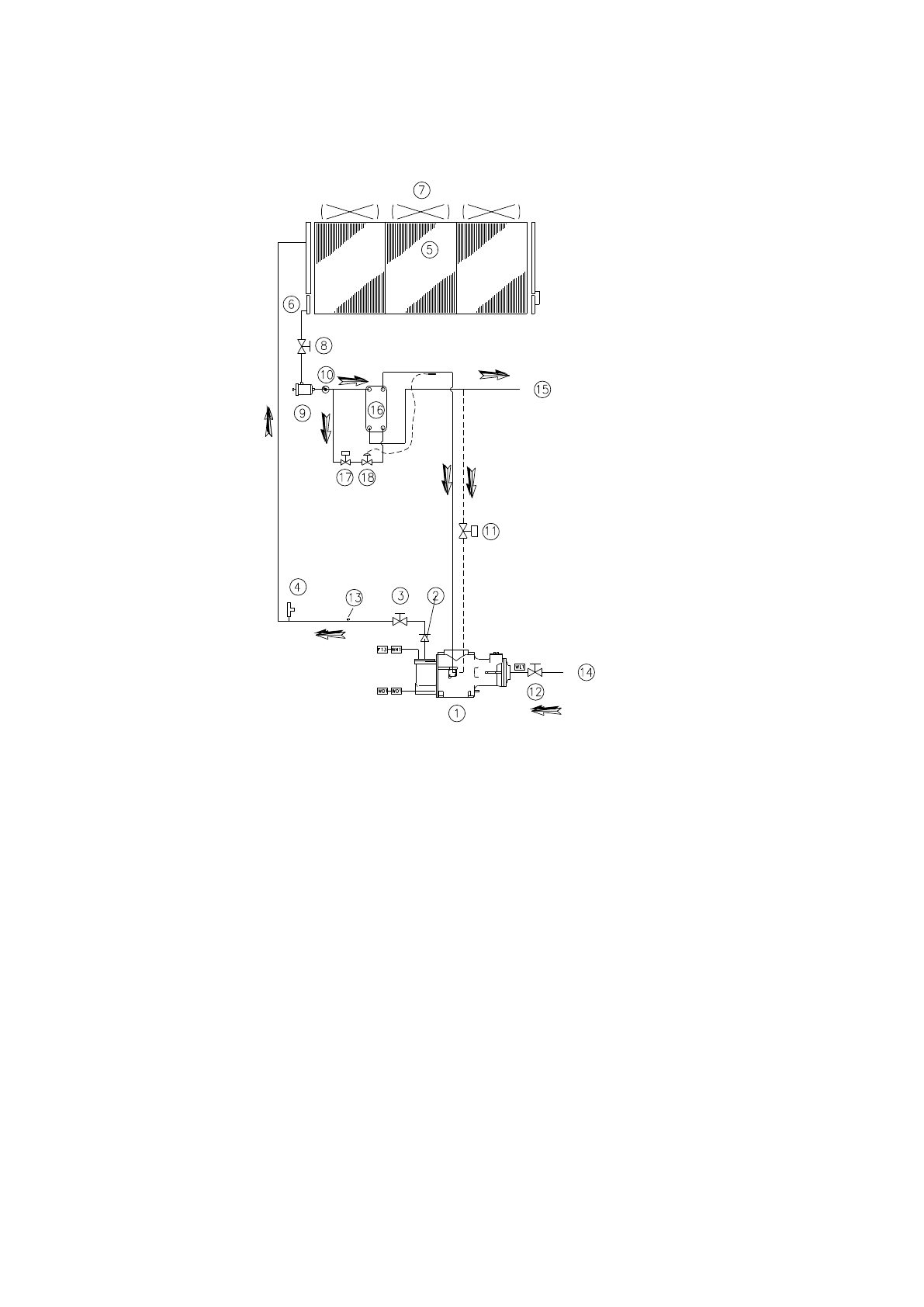

Рис. 22 - ERAD 120E ÷ 490E-SS – ERAD 120E ÷ 460E-SL

Экономичный контур хладагента

1.

Одновинтовой компрессор

14.

Соединение линии всасывания

2.

Обратный клапан

15.

Соединение линии жидкости

3.

Запорный клапан со стороны нагнетания
компрессора

16.

Экономайзер

4.

Защитный клапан высокого давления (25,5 бар)

14.

Электромагнитный клапан экономайзера

5.

Змеевик конденсатора

18.

Термостатический

расширительный

клапан

экономайзера

6.

Встроенная секция недоохлаждения

WL1

Датчик низкого давления (-0,5:7,0 бар)

7.

Осевой вентилятор

WO1.

Датчик давления масла (0,0:30,0 бар)

8.

Изолирующий кран линии жидкости

WH1.

Датчик высокого давления (0,0:30,0 бар)

9.

Обезвоживающий фильтр

WD1.

Датчик температуры нагнетания / масло

10.

Индикатор жидкости и влажности

F13.

Реле высокого давления (21,0 бар)

11.

Электромагнитный клапан впрыска жидкости

WIE.

Датчик температуры охлаждаемой жидкости на
входе

12.

Запорный клапан со стороны всасывания
компрессора

WOE.

Датчик температуры охлаждаемой жидкости на
выходе

13.

Сервисный порт
