D

–EIMAC00704-14RU - 46/72

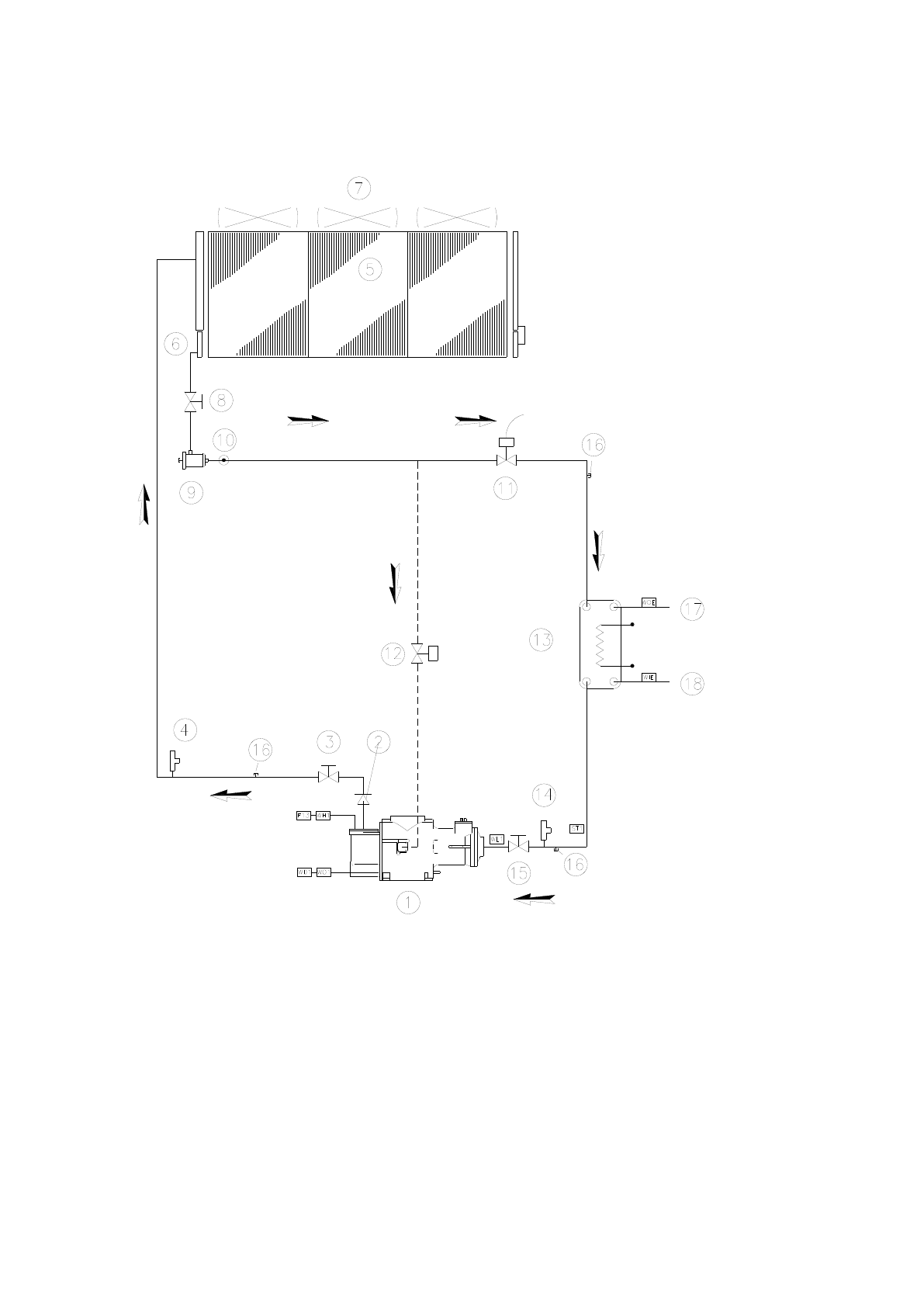

Рис. 19 – EWAD 100E ÷ 410E SS – EWAD 100E ÷ 400E SL

Неэкономичный контур хладагента

1.

Одновинтовой компрессор

14.

Защитный клапан низкого давления (15,5 бар)

2.

Обратный клапан

15.

Запорный клапан со стороны всасывания
компрессора

3.

Запорный клапан со стороны нагнетания
компрессора

16.

Сервисный порт

4.

Защитный клапан высокого давления (25,5 бар)

17.

Соединение выхода воды

5.

Змеевик конденсатора

18.

Соединение входа воды

6.

Встроенная секция недоохлаждения

ST1

Датчик температуры всасывания

7.

Осевой вентилятор

WL1

Датчик низкого давления (-0,5:7,0 бар)

8.

Изолирующий кран линии жидкости

WO1.

Датчик давления масла (0,0:30,0 бар)

9.

Обезвоживающий фильтр

WH1.

Датчик высокого давления (0,0:30,0 бар)

10.

Индикатор жидкости и влажности

WD1.

Датчик температуры нагнетания / масло

11.

Электронный расширительный клапан

F13.

Реле высокого давления (21,0 бар)

12.

Электромагнитный клапан впрыска жидкости

WIE.

Датчик температуры воды на входе

13.

Испаритель с непосредственным испарением

WOE.

Датчик температуры воды на выходе
