Для  обеспечения  максимальной  производительности  на  месте  установки  необходимо  соблюдать  следующие
меры предосторожности и указания.

Избегайте рециркуляции потока воздуха.
Убедитесь в отсутствии препятствий движению воздуха.
Для надлежащего впуска и выпуска воздух должен циркулировать свободно.
Для уменьшения шума, насколько это возможно, поверхность должна быть устойчивой и твердой.
Избегайте установки в слишком пыльной среде; это уменьшит загрязнение змеевика конденсатора.
Вода  в  системе  должна  быть  исключительно  чистой,  а  все  следы  масла  и  ржавчины  необходимо  удалить.  На
входных трубах агрегата необходимо установить механический водяной фильтр.


Минимальные требования к пространству

Для  оптимальной  вентиляции  змеевика  конденсатора  главным  требованием  является  соблюдение
минимального  расстояния  для  всех  агрегатов.  Ограниченное  пространство  установки  уменьшает  нормальный
поток  воздуха,  что  значительно  снижает  производительность  агрегата  и  существенно  повышает
энергопотребление.
При  решении  о  месте  установки  агрегата  и  для  обеспечения  надлежащего  потока  воздуха  необходимо  принять
во  внимание  следующие  факторы:  не  допускайте  рециркуляции  теплого  воздуха  и  недостаточного  питания
конденсатора с воздушным охлаждением.
И  то,  и  другое  может  привести  к  повышению  давления  конденсации  и,  как  результат,  к  снижению
энергоэффективности  и  холодопроизводительности.  Благодаря  геометрии  конденсаторов  с  воздушным
охлаждением агрегаты менее подвержены воздействию плохой циркуляции воздуха.
Кроме  того,  программное  обеспечение  имеет  исключительную  возможность  рассчитывать  условия  работы
агрегата и оптимизировать нагрузку при аномальных условиях работы.
К  каждой  стороне  агрегата  должен  быть  доступ  для  проведения  послемонтажного  технического  обслуживания.
На рисунке 3 показано минимальное необходимое пространство.
Препятствий  для  вертикального  выпуска  воздуха  быть  не  должно,  так  как  это  значительно  снижает
производительность и эффективность.
Если  место  установки  агрегата  окружено  стенами  или  препятствиями  такой  же  высоты,  как  агрегат,  он  должен
быть  установлен  на  расстоянии  не  менее  2500 мм.  Если  эти  препятствия  выше,  агрегат  необходимо  установить
на расстоянии не менее 3000 мм.
В  случае  установки  агрегата  без  соблюдения  рекомендованного  минимального  расстояния  от  стен  и
вертикальных  препятствий  на  конденсатор  с  воздушным  охлаждением  будет  одновременно  воздействовать
рециркуляция теплого воздуха и недостаточное питание,  что может привести к  снижению производительности и
эффективности.

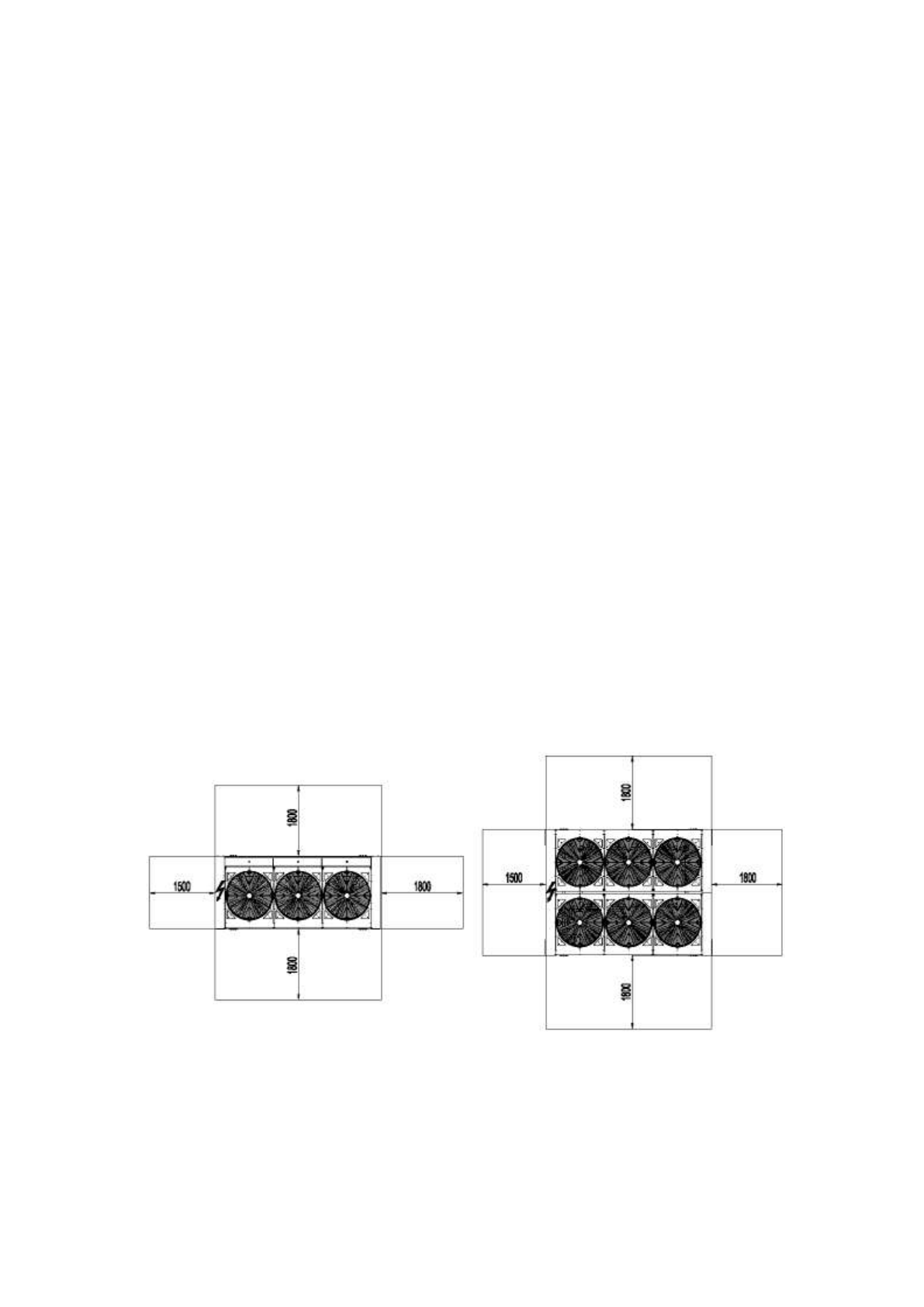

Рис. 5 - минимальное пространство, необходимое для технического обслуживания агрегата


В любом случае микропроцессор позволит агрегату приспособиться к новым условиям и работать с максимально
доступной производительностью, даже если расстояние по горизонтали меньше рекомендованного.
При  установке  двух  или  более  агрегатов  рядом  друг  с  другом,  рекомендуется  оставить  между  змеевиками
конденсатора расстояние не менее 3600 мм.
