D

–EIMAC00704-14RU - 53/72

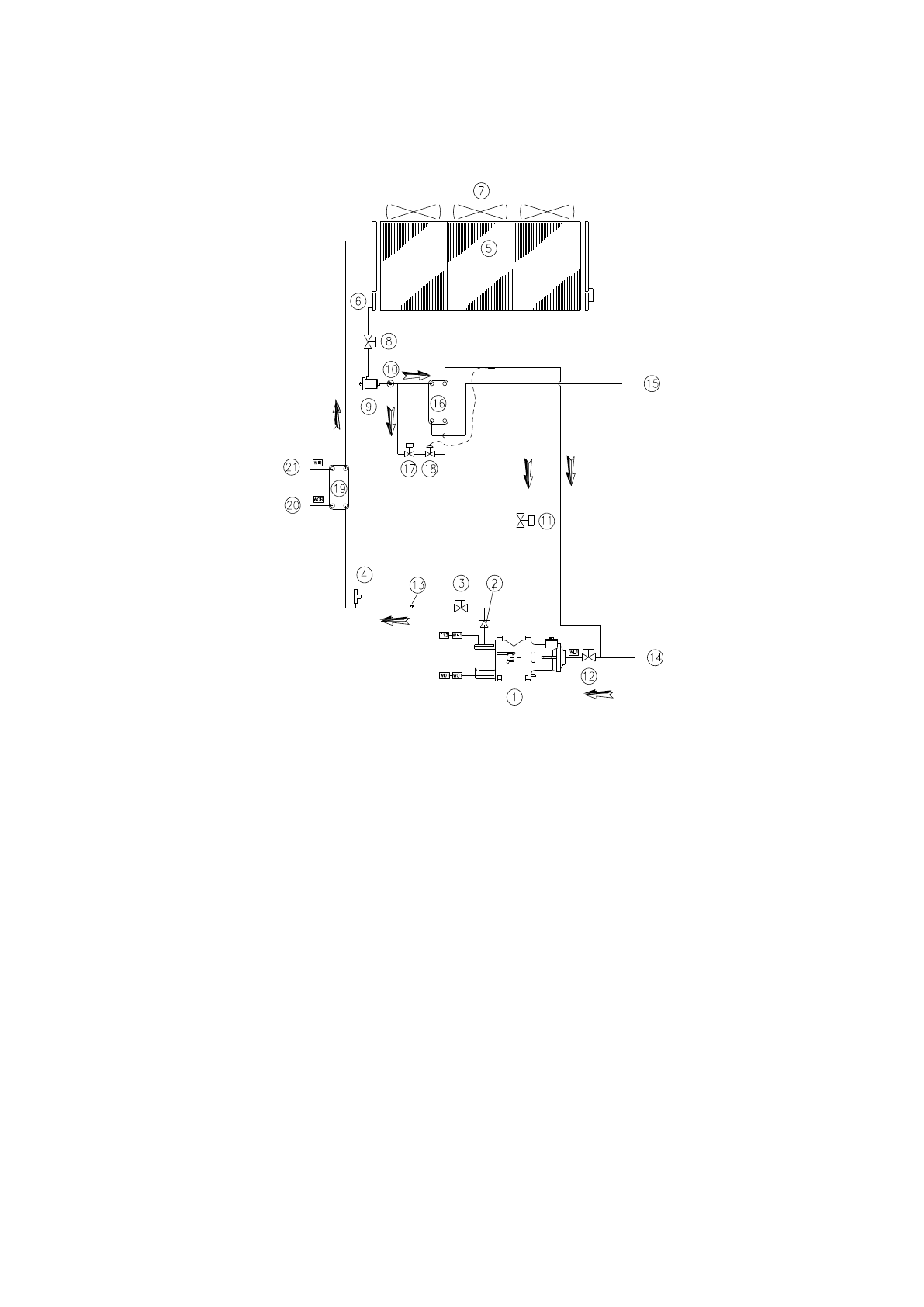

Рис. 25 - ERAD 120E ÷ 490E-SS – ERAD 120E ÷ 460E-SL

Контур циркуляции хладагента при теплоутилизации – неэкономичные агрегаты

1.

Одновинтовой компрессор

16.

Дополнительный переохладитель

2.

Обратный клапан

17.

Электромагнитный клапан дополнительного
переохладителя

3.

Запорный клапан со стороны нагнетания
компрессора

18.

Термостатический

расширительный

клапан

дополнительного переохладителя

4.

Защитный клапан высокого давления (25,5 бар)

19.

Блок теплоутилизации

5.

Змеевик конденсатора

20.

Вход воды блока теплоутилизации

6.

Встроенная секция недоохлаждения

21.

Выход воды блока теплоутилизации

7.

Осевой вентилятор

WL1

Датчик низкого давления (-0,5:7,0 бар)

8.

Изолирующий кран линии жидкости

WO1.

Датчик давления масла (0,0:30,0 бар)

9.

Обезвоживающий фильтр

WH1.

Датчик высокого давления (0,0:30,0 бар)

10.

Индикатор жидкости и влажности

WD1.

Датчик температуры нагнетания / масло

11.

Электромагнитный клапан впрыска жидкости

F13.

Реле высокого давления (21,0 бар)

12.

Запорный клапан со стороны всасывания
компрессора

WIE.

Датчик температуры охлаждаемой жидкости на
входе

13.

Сервисный порт

WOE.

Датчик температуры охлаждаемой жидкости на
выходе

14.

Соединение линии всасывания

WIR.

Датчик температуры воды на входе блока
теплоутилизации

15.

Соединение линии жидкости

WOR.

Датчик температуры воды на выходе блока
теплоутилизации
