D

–EIMAC00704-14RU - 38/72

Электрические компоненты

Все  силовые  и  интерфейсные  соединения  указаны  в  электрической  схеме,  входящей  в  комплект  поставки
агрегата.
Монтажник должен предоставить следующие комопненты:

-

кабели питания (выделенный канал);

-

соединительные и интерфейсные кабели (выделенный канал);

-

подходящие  устройства  защиты  линии  (предохранители  или  автоматические  выключатели;  см.
электрические характеристики).

Проводка цепи питания

Для  электрической  изоляции  агрегата    при  отключении  на  заводе  устанавливается  разъединитель.  Защита  от
перегрузки  компрессора  и  коротких  замыканий  осуществляется  предохранителями,  установленными  в
электрической панели.
Для  нормальной  работы  агрегата  необходима  правильная  последовательность  фаз.  Вся  проводка  со  стороны
линии  должна  соответствовать  местным  нормативам  и  выполняться  только  из  медных  проводов  и  медных
наконечников.  В  таблице  ниже  (только  для  справки)  приведен  расчет  размеров  для  защитный  устройств  и
проводки.


ВНИМАНИЕ!


В  установках  с  линиями  питания  длиной  более  50  метров  межфазная  и  от  фазы  на  землю
индукционная связь между фазами порождает следующие серьезные проблемы:



разбалансировка фазных токов;



чрезмерный спад напряжения.

Чтобы  свести  эти  проблемы  к  минимуму,  рекомендуется  прокладывать  фазовые  провода
симметрично, как показано на рисунке.


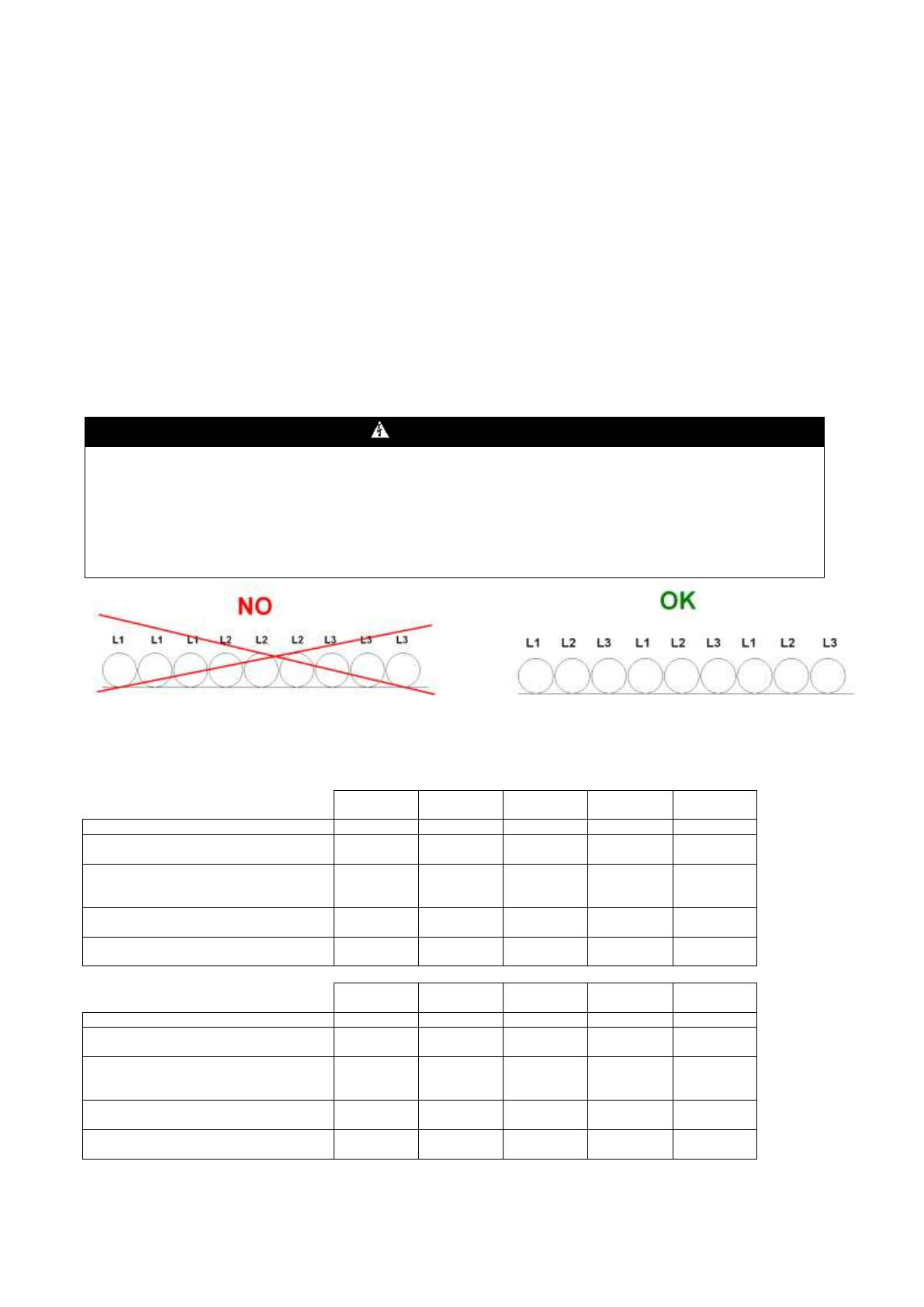

Рис. 17 - прокладка проводов питания большой длины

Табл. 2 - рекомендуемые предохранители и сечение проводов для установки

EWAD 100E ÷ 410E-SS

Модель

EWAD

100E-SS

EWAD

120E-SS

EWAD

140E-SS

EWAD

160E-SS

EWAD

180E-SS

Мощность разъединителя

400 A

400 A

400 A

400 A

400 A

Расчетная мощность короткого
замыкания (примечание 1)

25 kA

25 kA

25 kA

25 kA

25 kA

Рекомендуемые предохранители

125 А с

зажимом

заземления

160 А с

зажимом

заземления

160 А с

зажимом

заземления

200 А с

зажимом

заземления

200 А с

зажимом

заземления

Минимальное рекомендуемое сечение
проводов (примечание 2)

70 мм2

95 мм2

95 мм2

120 мм2

120 мм2

Максимальное сечение проводов  (note
3)

2x185 мм2

2x185 мм2

2x185 мм2

2x185 мм2

2x185 мм2

Модель

EWAD

210E-SS

EWAD

260E-SS

EWAD

310E-SS

EWAD

360E-SS

EWAD

410E-SS

Мощность разъединителя

400 A

400 A

400 A

400 A

400 A

Расчетная мощность короткого
замыкания (примечание 1)

25 kA

25 kA

25 kA

25 kA

25 kA

Рекомендуемые предохранители

200 А с

зажимом

заземления

250 А с

зажимом

заземления

315 А с

зажимом

заземления

35

5 А с

зажимом

заземления

355 А с

зажимом

заземления

Минимальное рекомендуемое сечение
проводов (примечание 2)

120 мм2

150 мм2

2x95 мм2

2x95 мм2

2x120 мм2

Максимальное сечение проводов  (note
3)

2x185 мм2

2x185 мм2

2x185 мм2

2x185 мм2

2x185 мм2

Примечание 1:

Расчетная мощность тока короткого замыкания для продолжительности короткого замыкания 0,25 с.

Примечание 2:
