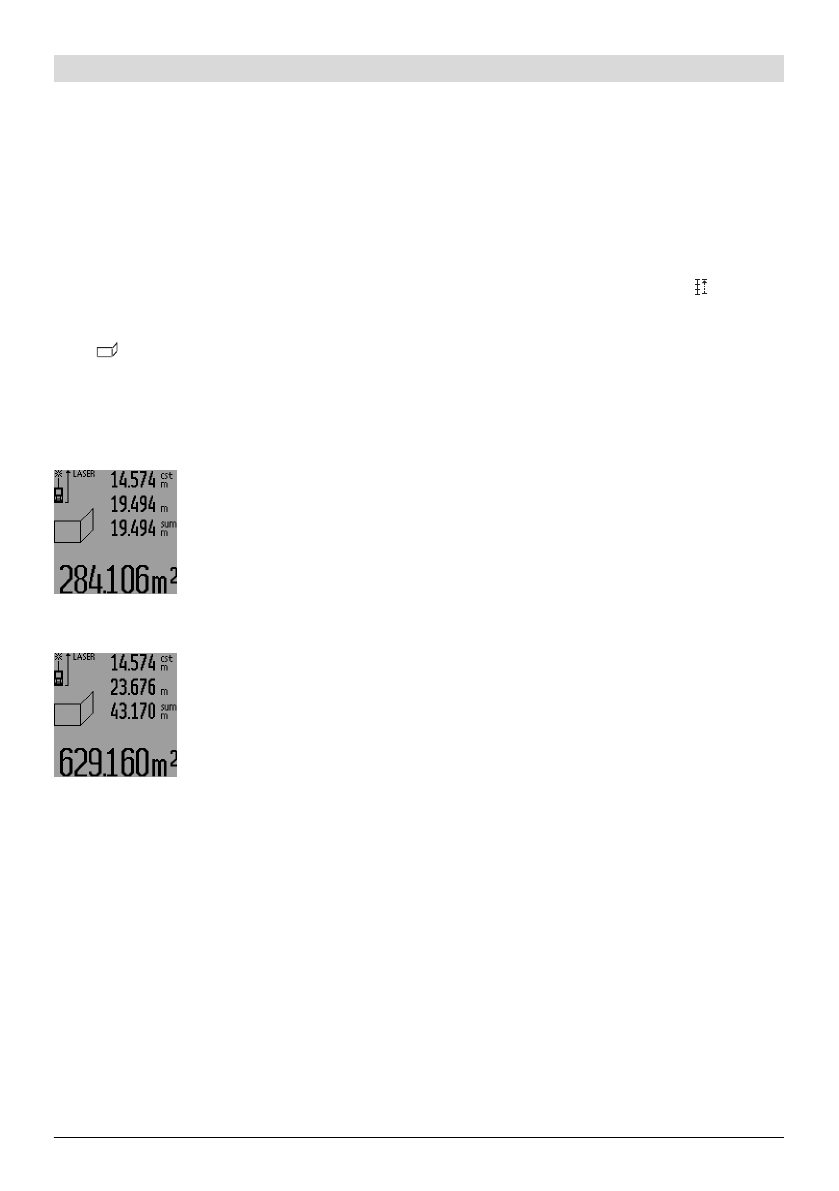

Pomiar powierzchni ścian (zob. rys. L)
Pomiar powierzchni ścian służy do wyznaczania
sumy kilku pojedynczych płaszczyzn, posiadają-
cych jedną wspólną wysokość.
W odzwierciedlonym przykładzie określona ma
zostać wspólna powierzchnia kilku ścian, o tej
samej wysokości (wysokość pomieszczenia)
A
,
lecz różnych długościach
B
.
Aby dokonać pomiaru powierzchni ścian, należy
dotąd naciskać przycisk
3
, dopóki na wyświetla-
czu nie ukaże się wskaźnik pomiaru powierzchni
ścian .
Zmierzyć wysokość pomieszczenia
A
, postępu-
jąc jak w przypadku prostego pomiaru od-
ległości. Wartość pomiarowa (
„
cst
“
) wyświet-
lona zostanie w górnym pasku wartości
pomiarowych
a
. Laser pozostanie włączony.
Następnie należy zmierzyć
długość
B
1
pierwszej ściany.
Powierzchnia ściany zostanie
automatycznie wyliczona
i ukazana w pasku wyniku
c
.
Wartość odległości wyświet-
lana jest w środkowym pasku
wartości pomiarowych
a
.
Laser pozostanie włączony.
Następnie należy zmierzyć
długość
B
2
drugiej ściany.
Wyświetlona w środkowym
pasku
a
wartość pojedyn-
czego pomiaru dodawana
jest do długości
B
1
. Suma
obu długości (
„
sum
“
,
wyświetlona w górnym pasku
a
) mnożona jest
przez zapamiętaną wysokość
A
. Całkowita
wartość pomiaru powierzchni zostanie
wyświetlona w pasku wyniku
c
.
Możliwy jest pomiar dowolnej ilości odcinków
(długości)
B
X
, które następnie zostaną automa-
tycznie sumowane i przemnożone przez wyso-
kość
A
.
Warunkiem prawidłowych wyników pomiaru
powierzchni jest to, by pierwsza pomierzona
długość (w naszym przykładzie wysokość po-
mieszczenia
A
) była identyczna dla wszystkich
powierzchni cząstkowych.
Aby dokonać nowego pomiaru powierzchni
ściany (z nową wysokością pomieszczenia)
A
należy trzykrotnie wcisnąć przycisk
16
.
Funkcja tyczenia (zob. rys. M)
Funkcja tyczenia służy do tyczenia danego odcin-
ka (wartość tyczenia), którego długość może zo-
stać albo pomierzona, albo podana. Pomaga ona
np. przy zaznaczaniu odległości między ściankami
działowymi w konstrukcjach prefabrykowanych.
Aby wybrać funkcję tyczenia, należy dotąd
naciskać przycisk
3
, dopóki na wyświetlaczu nie
ukaże się wskaźnik funkcji tyczenia .
Wartość tyczenia można ustawić w następujący
sposób:
–
Aby wpisać znajomą wartość, należy wciskać
przycisk plus
6
lub minus
12
tak długo, aż
w górnym pasku
a
wyświetlona zostanie
pożądana wartość. Dłuższe wciśnięcie przy-
cisku plus
6
lub minus
12
powoduje szybszy
przebieg wartości. Laser nie jest włączony.
–
Aby pomierzyć wartość tyczoną, należy raz
krótko wcisnąć przycisk pomiaru
7
, co spo-
woduje namierzenia, a następnie ponownie
krótko, by rozpocząć pomiar. Od tego mo-
mentu wiązka lasera pozostanie włączona.
–
Pomierzoną lub podaną wartość tyczoną
można skorygować naciskając przycisk plus
6
lub minus
12
.
Po ustaleniu wartości tyczenia należy długo
nacisnąć na przycisk pomiaru
7
, co spowoduje
rozpoczęcie pomiaru.
W celu tyczenia należy przesunąć urządzenie
pomiarowe w pożądanym kierunku. W pasku
wyniku
c
wyświetlana będzie stale aktualna
wartość pomiarowa całego mierzonego odcinka.
W górnym pasku wartości pomiarowej
a
wyświetlana będzie nadal wartość tyczenia.
W środkowym i dolnym pasku
a
znajduje się
współczynnik (
„
x
“
), ukazujący ile razy wartość
tyczenia zawarta jest w całkowitym odcinku
i różnica (
„
dif
“
) między wielokrotnością
wartości tyczenia i całkowitym odcinkiem.
Jeżeli odcinek całkowity jest nieco krótszy niż
wielokrotność, wyświetlana jest wartość nega-
tywna i następna możliwa wielokrotność
wartości tyczenia.
Poruszać urządzeniem pomiarowym tak długo, aż
w środkowym pasku wartości pomiarowej
a
wyświetli się pożądana wielokrotność wartości
tyczenia, a różnica, wyświetlona w dolnym pasku
wartości pomiarowej wyniesie
a
„
0,0 m
“
. Wtedy
należy wytyczyć punkt odniesienia pomiaru.
