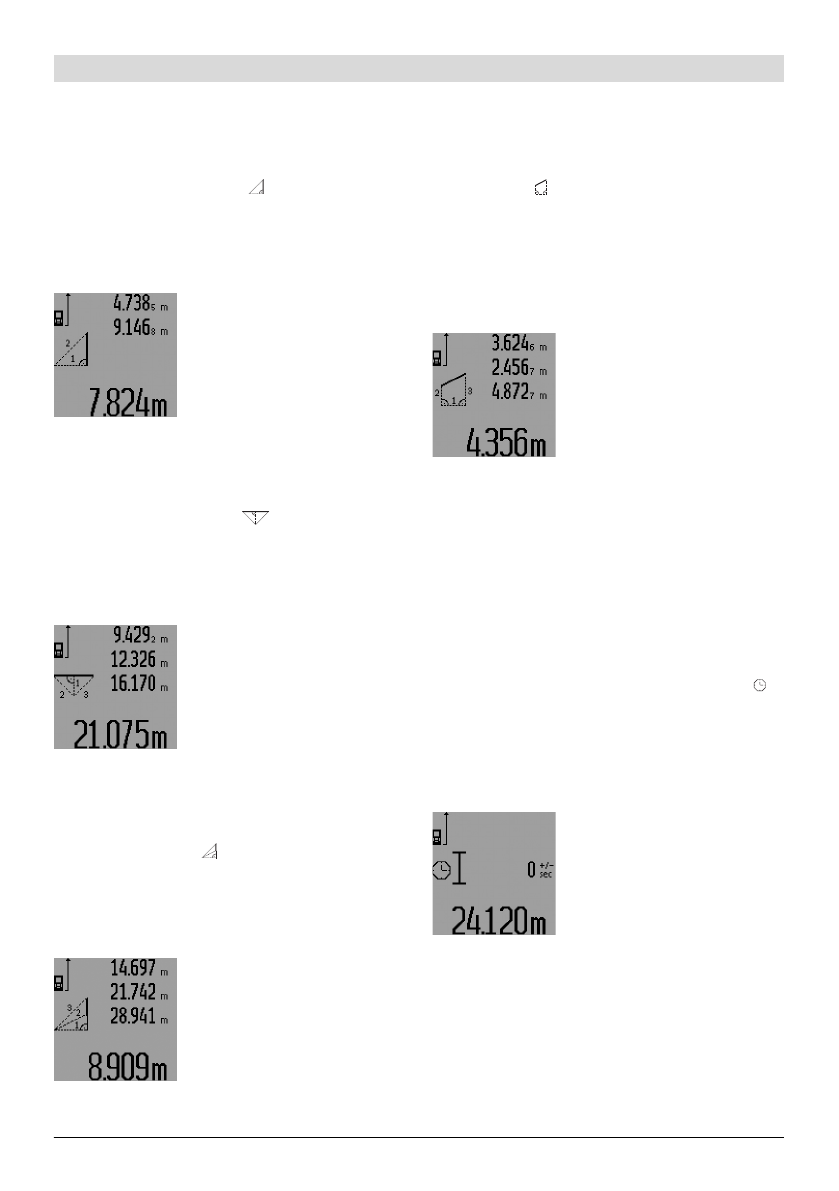

a) Pojedynczy pomiar Pitagorasa (zob. rys. H)

Wielokrotnie nacisnąć przycisk

3

, dopóki na

wyświetlaczu nie ukaże się wskaźnik pojedyn-
czego pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości
odcinki

„

1

“

 i

„

2

“

 (w tej kolejności). Należy przy

tym zwrócić uwagę, by odcinek

„

1

“

 i mierzony

odcinek

„

E

“

 tworzyły kąt prosty.

Po zakończeniu ostatniego
pomiaru, wynik mierzonego
odcinka

„

E

“

 wyświetlany jest

w pasku wyniku

c

. Wartości

poszczególnych pomiarów
wyświetlane są w paskach
wartości pomiarowych

a

.

b) Podwójny pomiar Pitagorasa (zob. rys. I)

Wielokrotnie nacisnąć przycisk

3

, dopóki na

wyświetlaczu nie ukaże się wskaźnik podwój-
nego pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości,
odcinki

„

1

“

,

„

2

“

 i

„

3

“

 (w tej kolejności). Należy

przy tym zwrócić uwagę, by odcinek

„

1

“

i mierzony  odcinek

„

E

“

 tworzyły kąt prosty.

Po zakończeniu ostatniego
pomiaru, wynik mierzonego
odcinka

„

E

“

 wyświetlany jest

w pasku wyniku

c

. Wartości

poszczególnych pomiarów
wyświetlane są w paskach
wartości pomiarowych

a

.

c) Łączony pomiar Pitagorasa (zob. rys. J)

Wielokrotnie nacisnąć przycisk

3

, dopóki na

wyświetlaczu nie ukaże się wskaźnik łączonego
pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości,
odcinki

„

1

“

,

„

2

“

 i

„

3

“

 (w tej kolejności). Należy

przy tym zwrócić uwagę, by odcinek

„

1

“

i mierzony  odcinek

„

E

“

 tworzyły kąt prosty.

Po zakończeniu ostatniego
pomiaru, wynik mierzonego
odcinka

„

E

“

 wyświetlany jest

w pasku wyniku

c

. Wartości

poszczególnych pomiarów
wyświetlane są w paskach
wartości pomiarowych

a

.

d) Pomiar trapezowy (zob. rys. K)

Wielokrotnie nacisnąć przycisk

3

, dopóki na

wyświetlaczu nie ukaże się wskaźnik pomiaru
trapezowego .

Zmierzyć, jak w przypadku pomiaru odległości,
odcinki

„

1

“

,

„

2

“

 i

„

3

“

 (w tej kolejności). Należy

przy tym zwrócić uwagę, by pomiar odcinka

„

3

“

rozpoczynał się dokładnie w punkcie końcowym
odcinka

„

1

“

 i by odcinki

„

1

“

 i

„

2

“

 jak również

„

1

“

i

„

3

“

 tworzyły idealny kąt prosty.

Po zakończeniu ostatniego
pomiaru, wynik mierzonego
odcinka

„

E

“

 wyświetlany jest

w pasku wyniku

c

. Wartości

poszczególnych pomiarów
wyświetlane są w paskach
wartości pomiarowych

a

.

Przesunięty w czasie pomiar odległości

Przesunięty w czasie pomiar odległości prze-
widziany został np. do pomiarów w trudnodo-
stępnym miejscach lub do pomiarów w sytuac-
jach, gdy konieczne jest uniknięcie poruszenia
urządzenia pomiarowego podczas pomiaru.

Aby dokonać przesuniętego w czasie pomiaru
odległości należy dotąd naciskać przycisk

3

,

dopóki na wyświetlaczu nie ukaże się wskaźnik
przesuniętego w czasie pomiaru odległości  .

W pasku wartości pomiarowych

a

 wyświetlony

zostanie czas, który upłynął od momentu
rozpoczęcia aż do chwili dokonania pomiaru.
Czas ten można ustawić między 1 sek. i 60 sek.,
naciskając przycisk plus

6

 lub minus

12

.

Aby włączyć wiązkę lasera
i namierzyć cel, należy wcis-
nąć przycisk pomiaru

7

. Aby

rozpocząć pomiar, należy
ponownie wcisnąć przycisk

7

. Pomiar rozpocznie się po

uprzednio ustawionym cza-

sie. Wartość pomiarowa zostanie wyświetlona
w pasku wyniku

c

.

Dodawanie i odejmowanie wyników jak również
pomiar minimum i maksimum są podczas
pomiaru przesuniętego w czasie niemożliwe.
