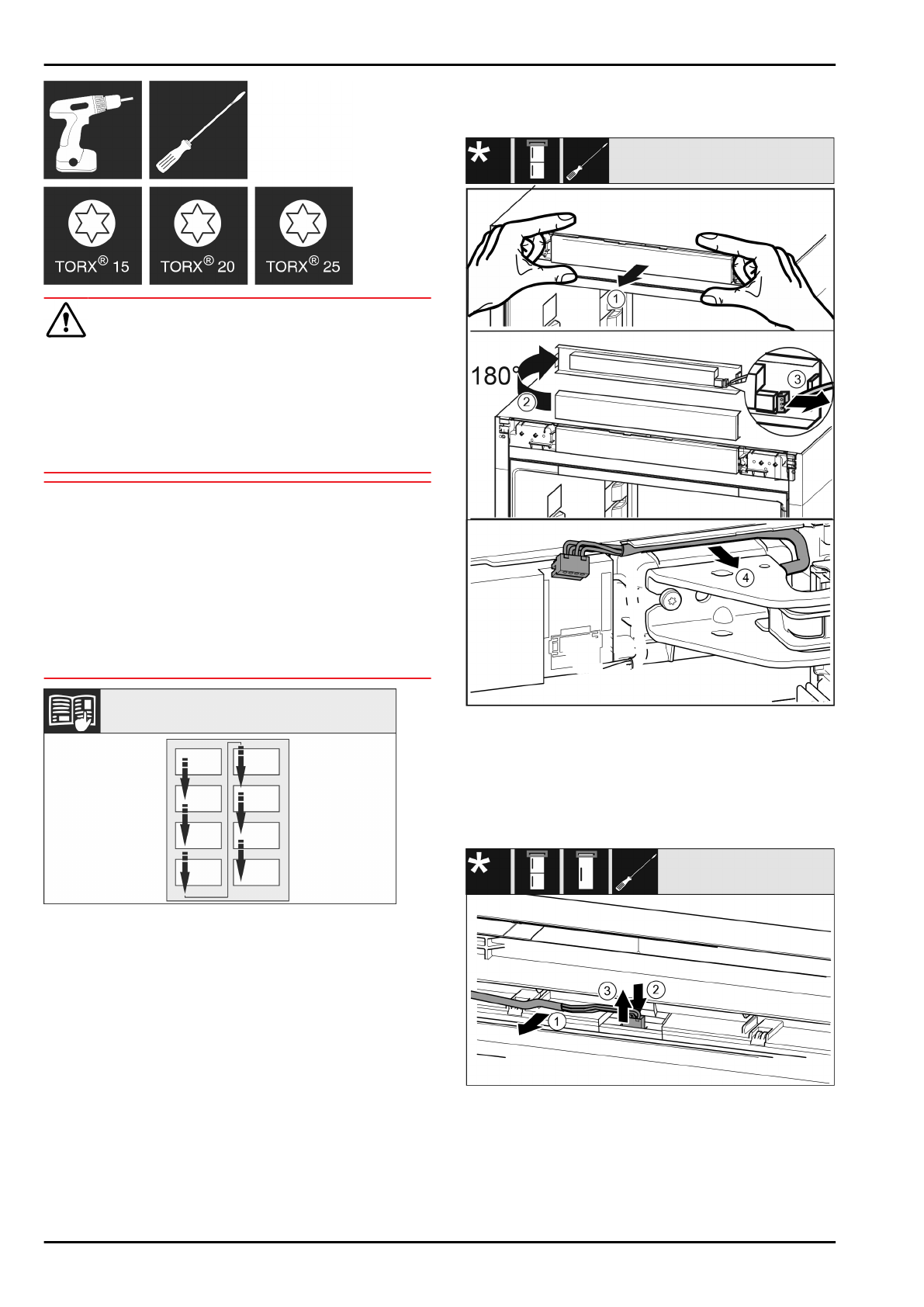

Отсоединение кабельного; Перевешивание двери - Liebherr SRbde 5220 Plus - Инструкция по эксплуатации - Страница 7

Fig. 4

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования выпадающей дверью!

Если  опорные  детали  недостаточно  хорошо  прикручены,

то  дверь  может  выпасть.  Это  может  привести  к  тяжелым

травмам.  Кроме  того,  если  дверь  плотно  не  закрывается,

то устройство охлаждает неправильно.

u

Плотно  затяните  опорные  кронштейны/опорные  пальцы

с усилием 4 Нм.

u

Проконтролируйте все винты и по ситуации подтяните.

ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных "бок о бок"!*

Некоторые устройства можно устанавливать в виде комби-

нации "бок о бок" (два устройства рядом).

Если  Ваше  устройство  является  устройством  типа  "бок

о бок" (SBS):

u

Расположите  комбинацию  "бок  о  бок"  (SBS)  в  соответ-

ствии с прилагаемым документом.

Если  расположение  устройств  предварительно

задано:

u

Не меняйте направление открывания дверей.

Fig. 5
Соблюдайте направление чтения.

13.1  Отсоединение кабельного

разъема

Fig. 6

u

Осторожно  отсоедините  фальшпанель  устройства

движением вперед.

 Fig. 6 (1)

u

Поверните фальшпанель вверх на 180°.

 Fig. 6 (2)

u

Прижмите  язычок  защелки  назад  и  осторожно  выньте

штекер.

 Fig. 6 (3)

u

Осторожно  высвободите  кабель  над  опорным  крон-

штейном из направляющей.

 Fig. 6 (4)

Fig. 7

u

Осторожно  высвободите  серый  кабель  из  направ-

ляющей в двери.

 Fig. 7 (1)

u

Вдавите назад накладку за штекером.

 Fig. 7 (2)

u

Осторожно вытяните штекер вверх.

 Fig. 7 (3)

Перевешивание двери
