2.1  Помещение

ПРЕДУПРЕЖДЕНИЕ

Выделение хладагента и масла!

Пожар.  Содержащийся  в  устройстве  хладагент  не  опасен

для окружающей среды, но является горючим материалом.

Содержащееся  в  устройстве  масло  также  является

горючим  материалом.  Вытекающий  хладагент  или  масло

при  соответствующей  высокой  концентрации  и  при

контакте  с  внешним  источником  тепла  могут  воспламе-

ниться.

u

Не  повредите  трубопроводы  контура  хладагента  и

компрессор.

-

Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

Всегда следите за хорошим притоком и оттоком воздуха

на месте установки .

-

Чем  больше  хладагента  находится  в  устройстве,

тем  больше  должно  быть  помещение,  в  котором

расположено  это  устройство.  Если  объём  помещения

небольшой,  то  при  вытекании  хладагента  может  образ-

оваться  горючая  газо-воздушная  смесь.  На  8  г  хлада-

гента  должно  приходиться  не  менее  1  м

3

  помещения.

Данные  об  используемом  хладагенте  приведены  на

заводской табличке внутри устройства.

2.1.1  Основание в помещении

-

Пол на месте установки должен быть горизонтальным и

ровным.

-

Основание  устройства  должно  быть  на  одном  уровне  с

окружающей поверхностью.

2.1.2  Размещение в помещении

-

Избегайте  устанавливать  устройство  в  зоне  прямых

солнечных лучей, рядом с плитой, системой отопления и

т. п.

-

Устройство  следует  установить  к  стене  вплотную

задней  стенкой,  а  при  использовании  прилагаемых  при

поставке пристенных распорок (см. ниже) — ими.

2.2  Интегрировать устройство в

кухонную стенку

Устройство может быть окружено кухонными шкафами.

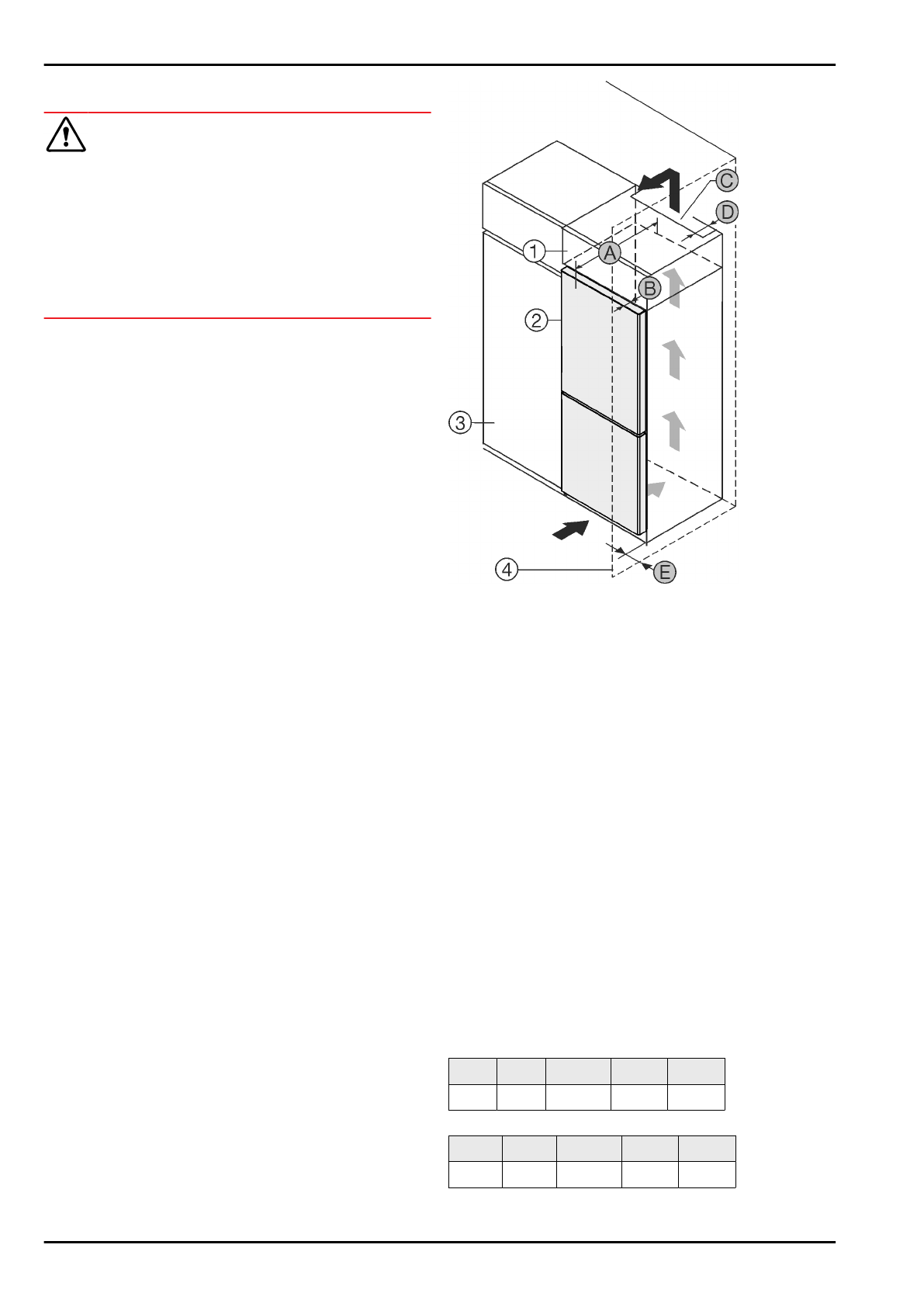

Fig. 1

(1) Дополнительный

шкафчик

(B) Глубина двери

(2) Устройство

(C) Вентиляционное

сечение

(3) Кухонный шкаф

(D) Расстояние до обратной

стороны устройства

(4) Стена

(E) Расстояние до стороны

устройства

(A) Глубина устройства

Установите  устройство  непосредственно  рядом  с

кухонным шкафом

 Fig. 1 (3).*

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  1  (D)  по  всей

ширине этого шкафа.
Нужно соблюдать вентиляционное отверстие

 Fig. 1 (C) под

нижней панелью.
Если  устройство  установлено  на  шарнирах  у  стены

Fig.  1  (4),  то  расстояние  между  устройством  и  стеной

должно быть не менее 13мм.
Если  устройство  установлено  на  шарнирах  у  стены

Fig.  1  (4),  то  расстояние  между  устройством  и  стеной

должно быть не менее 20мм.
Чтобы  можно  было  полностью  открыть  двери,  устрой-

ство  должно  выступать  на  глубину  двери

  Fig.  1  (B)  отно-

сительно  передней  стенки  кухонного  шкафа.  В  зависи-

мости  от  глубины  кухонных  шкафов

  Fig.  1  (3)  и  использо-

вания пристенных распорок устройство может выступать и

больше.*

A [мм] B [мм] C [см

2

]

D [мм] E [мм]

675

x

65

мин.300  мин.50  мин.13

Устройства без ручки / с утопленной ручкой

A [мм]* B [мм]* C [см

2

]* D [мм]* E [мм]*

681

x

71

мин.300  мин.50  мин.20

Устройства с утопленной ручкой и стеклянным фасадом

Условия установки

* Наличие в зависимости от модели и комплектации
