Если  устройство  установлено  на  шарнирах  у  стены

  (4),  то

расстояние  между  устройством  и  стеной  должно  быть  не

менее 13 мм.*
Если  устройство  установлено  на  шарнирах  у  стены

  (4),  то

расстояние  между  устройством  и  стеной  должно  быть  не

менее 20 мм.*
Убедитесь, что соблюдены следующие условия:

-

Соблюдены размеры ниши .

-

Соблюдены требования к вентиляции (см. 4 Требования

к вентиляции) .

2.3  Установка нескольких устройств

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

Не  разрешается  устанавливать  данное  устройство

непосредственно  рядом  с  другими  холодильниками  или

морозильниками.

Устройства рассчитаны на разные типы установки. Комби-

нировать  устройства  исключительно  в  том  случае,  если

устройства  рассчитаны  на  это.  Следующая  таблица  пока-

зывает  возможный  тип  установки  в  зависимости  от

модели:

Тип установки Модель
single

все модели

«бок  о  бок»

(Side-by-Side)

(SBS)

Модели,  чье  название  модели  начи-

нается с S....
Размещение  в  приданной  SBS-компи-

ляции.

Рядом  друг  с

другом

с

расстоянием

70  мм  между

устройствами
При  несоблю-

дении

этого

расстояния

между  боко-

выми

стен-

ками

устройств

образуется

конденсат.

все модели без обогрева боковых стенок

Fig. 2

Соберите  устройства  по  отдельным  "Указаниям  по

монтажу".

2.4  Подключение к электросети

ПРЕДУПРЕЖДЕНИЕ

Ненадлежащая эксплуатация!

Пожар.  Если  сетевой  кабель/вилка  соприкасается  с

задней стенкой устройства, то вибрации устройства могут

привести  к  повреждению  сетевого  кабеля/вилки,  что

может вызвать короткое замыкание.

u

Устанавливайте  устройство  таким  образом,  чтобы  оно

не соприкасалось с вилками или сетевыми кабелями.

u

Не  подключайте  устройства  к  розеткам  в  области

задней стенки.

u

Планки  штепсельных  розеток  и  многоместных  блоков

зажимов  и  другие  электронные  устройства  (как,

например,  галогенные  трансформаторы)  нельзя  разме-

щать и эксплуатировать на задней стенке устройства.

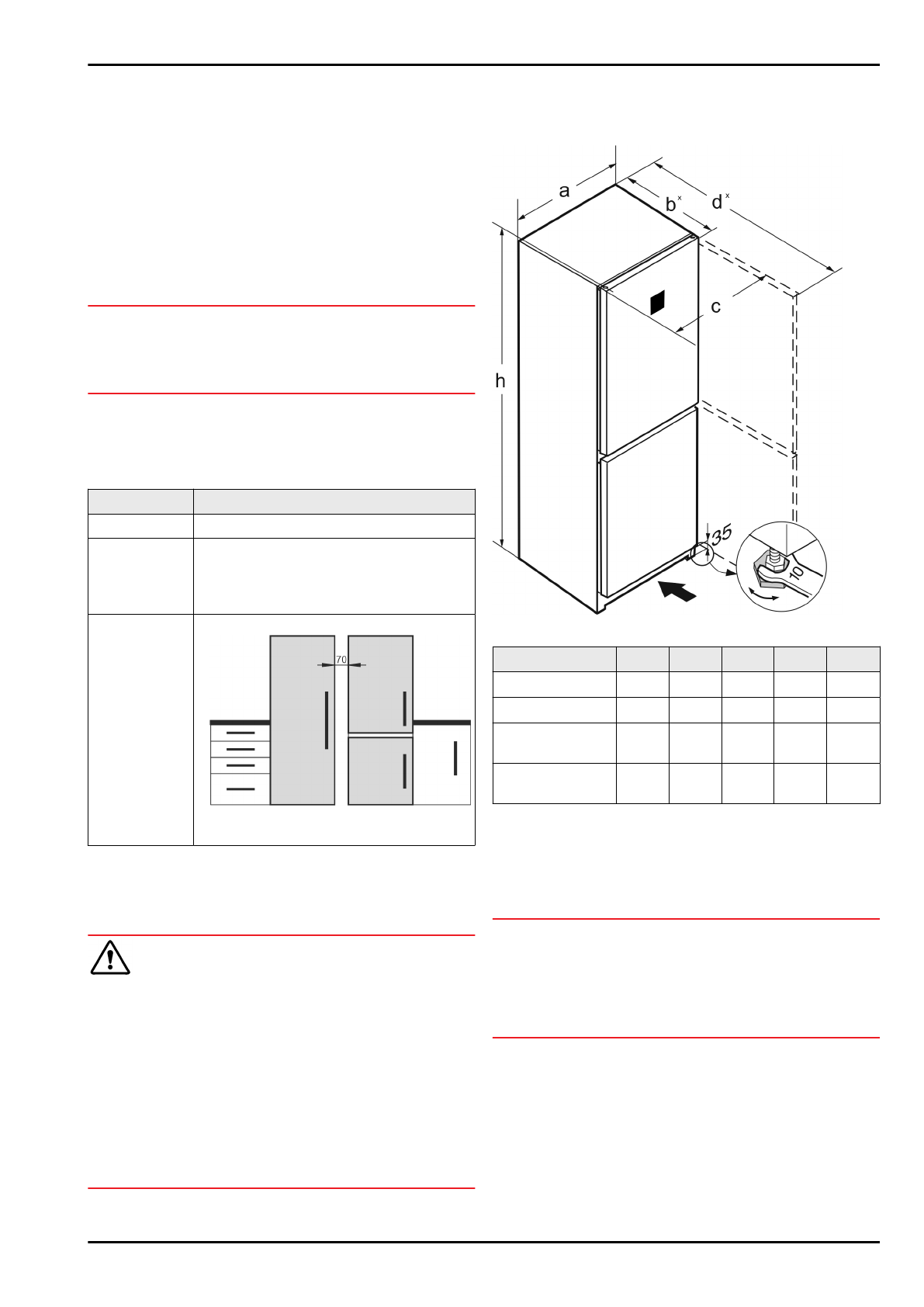

3  Габаритные размеры устрой-

ства

Fig. 3

a (мм) b (мм) c (мм) d (мм) h (мм)

CNsfd 5233

597

675

x

609

1217

x

1855

CN(sf)(d) 5734

597

675

x

609

1217

x

2015

CN(bd)(sf)(c)

(d/)5733(i)

597

675

x

609

1217

x

2015

CBN(bd)(sf)(c)(d)

5733

597

675

x

609

1217

x

2015

x

При  использовании  пристенных  распорок  этот  размер

увеличивается  на  15  мм  (см.  7  Монтаж  пристенных

распорок)

4  Требования к вентиляции

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Если  устройство  встроено  в  кухонную  стенку,  необходимо

соблюдать следующие требования к вентиляции:

-

Выступы  на  задней  стороне  устройства  предназначены

для  обеспечения  достаточной  вентиляции.  Не  допу-

скается,  чтобы  они  располагались  в  каких-либо  углу-

блениях или проходах.

-

В основном действует следующее: чем больше площадь

вентиляционного  отверстия,  тем  меньше  электроэ-

нергии потребляет устройство при работе.

Габаритные размеры устройства

4

* Наличие в зависимости от модели и комплектации
