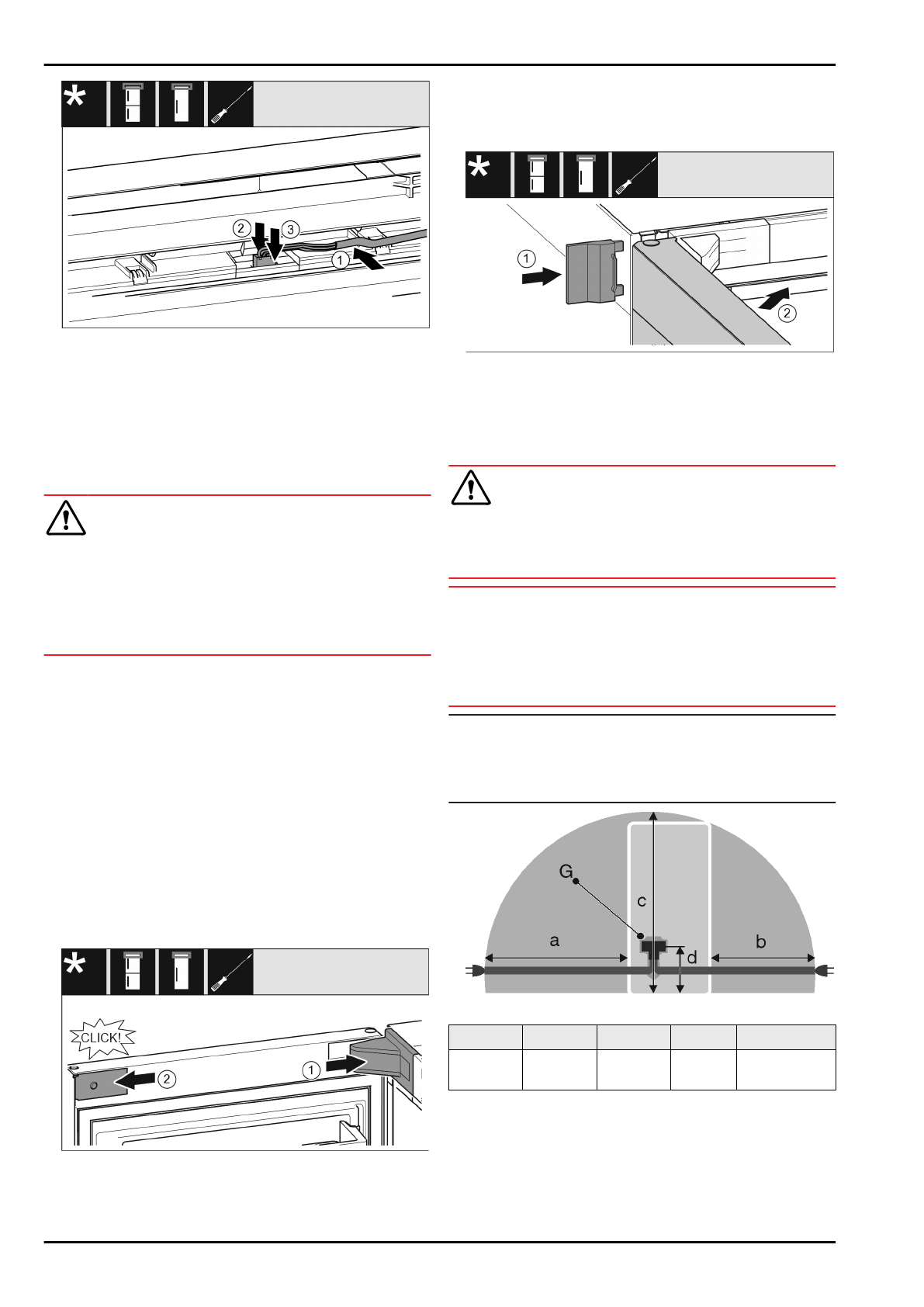

Fig. 32

u

Вложите  серый  кабель  в  направляющую  в  верхней

двери.

 Fig. 32 (1)

u

Прижмите язычок защелки назад

Fig. 32 (2)

u

Зафиксируйте штекер.

 Fig. 32 (3)

u

Остальную  часть  кабеля  при  необходимости  уложить  в

направляющей в виде петли.

13.11  Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выставить  дверь  посредством

двух  продольных  отверстий  в  нижнем  опорном  крон-

штейне  и  среднем  опорном  кронштейне,  выравнивая

относительно  корпуса  устройства.  Для  этого  выкрутите

средний  винт  в  опорном  кронштейне  с  помощью  прила-

гаемой  к  Т20  насадки.  Оставшиеся  винты  немного

ослабьте  с  помощью  насадки  к  Т20  или  отверткой

Т20  и  выровняйте  посредством  продольных  отверстий.

В  среднем  опорном  кронштейне  ослабьте  винты  с

помощью насадки к Т20 и выровняйте средний опорный

кронштейн посредством продольных отверстий.

u

Подоприте  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

13.12  Установка крышек

Fig. 33

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установите  и  зафик-

сируйте,  при  необходимости  осторожно  разожмите.

Fig. 33 (1)

u

Установите накладку сбоку и зафиксируйте.

 Fig. 33 (2)

Fig. 34

u

Надвиньте внешнюю крышку.

 Fig. 34 (1)

u

Закройте верхнюю дверь.

 Fig. 34 (2)

14  Подключение устройства

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение!

Опасность пожара.

u

Не использовать удлинители кабеля.

u

Не использовать электрические разветвители.

ВНИМАНИЕ

Неправильное подключение!

Повреждение электроники.

u

Не  подключайте  устройство  к  автономным  инверторам,

как,  например,  установки  солнечной  энергии,  бензи-

новые генераторы.

u

Не использовать энергосберегающие разъемы.

Указание

Используйте  исключительно  поставляемые  в  комплекте

присоединительные электрические кабели.

u

Более  длинный  присоединительный  электрический

кабель можно заказать в сервисной службе.

Fig. 35 *

a

b

c

d

G

~ 1800 мм ~ 1400 мм ~ 2100 мм ~ 200 мм Штекер

устройства

Убедитесь, что выполнены следующие условия:
- Вид  тока  и  напряжение  на  месте  установки  соответ-

ствуют данным на заводской табличке .

- Розетка  надлежащим  образом  заземлена  и  снабжена

электрическим предохранителем.

- Ток  срабатывания  предохранителя  составляет  от  10  до

16 А.

Подключение устройства

* Наличие в зависимости от модели и комплектации
