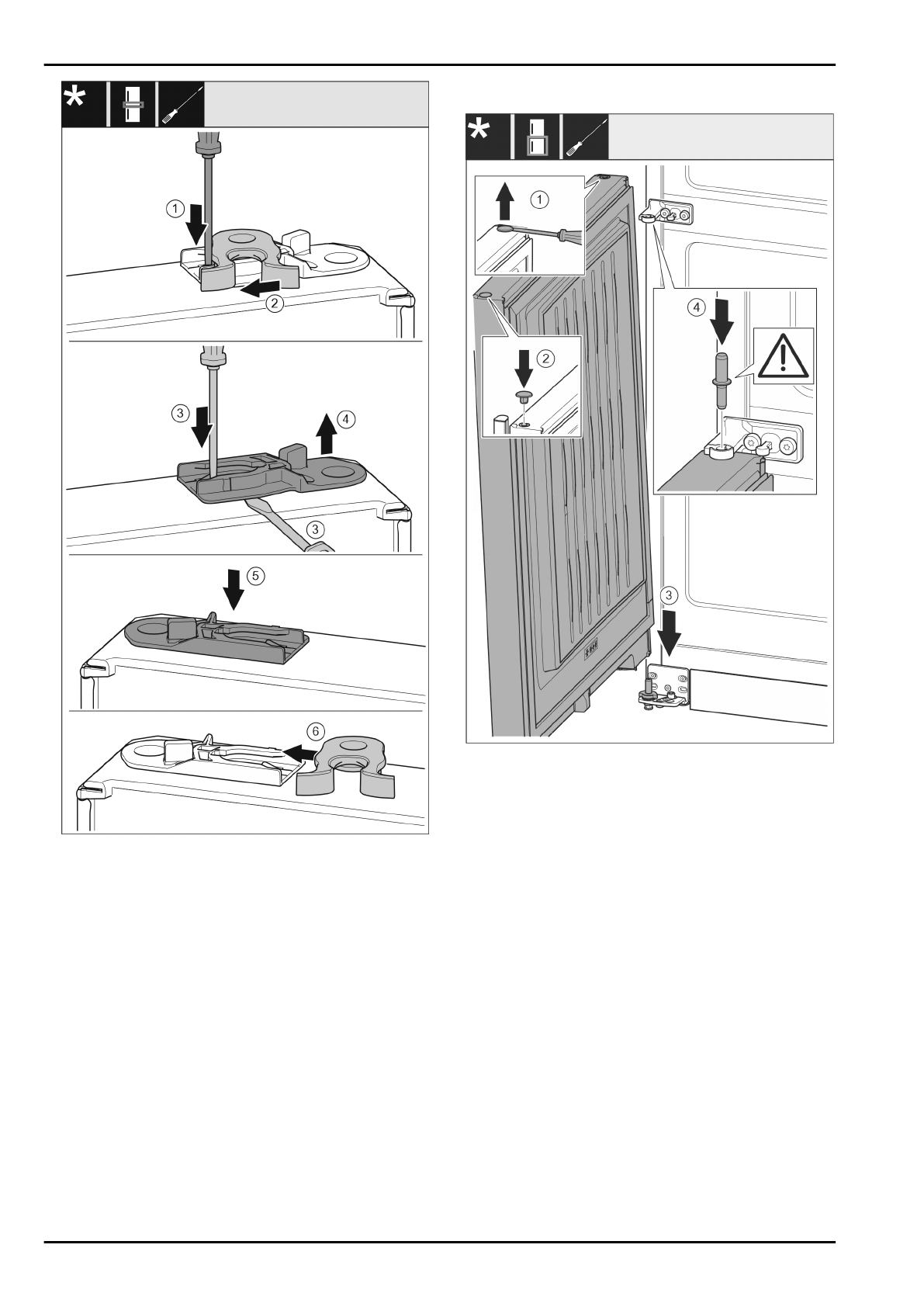

Fig. 28

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажмите  шлицевой  отверткой  на  накладку  вниз.

Fig. 28 (1)

u

Выведите  запорный  крючок  из  направляющей.

Fig. 28 (2)

u

Извлеките направляющее гнездо: Нажмите на накладку

шлицевой  отверткой  и  одновременно  переместите  ее

при  помощи  шлицевой  отвертки  под  направляющее

гнездо.

 Fig. 28 (3, 4)

u

Входящее  в  комплект  поставки  направляющее  гнездо

вставьте на другой стороне корпуса.

 Fig. 28 (5)

u

Запорный крючок вставьте в направляющую.

 Fig. 28 (6)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

13.8  Монтаж нижней двери

Fig. 29

u

Осторожно

приподнимите

шлицевой

отверткой

заглушку и извлеките ее.

 Fig. 29 (1)

u

Снова вставьте заглушку с другой стороны.

 Fig. 29 (2)

u

Установите  дверь  сверху  на  нижний  опорный  палец.

Fig. 29 (3)

u

Вставьте  середину  опорного  пальца  через  средний

опорный кронштейн в нижнюю дверь. При этом следите

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 29 (4)

Перевешивание двери

* Наличие в зависимости от модели и комплектации
