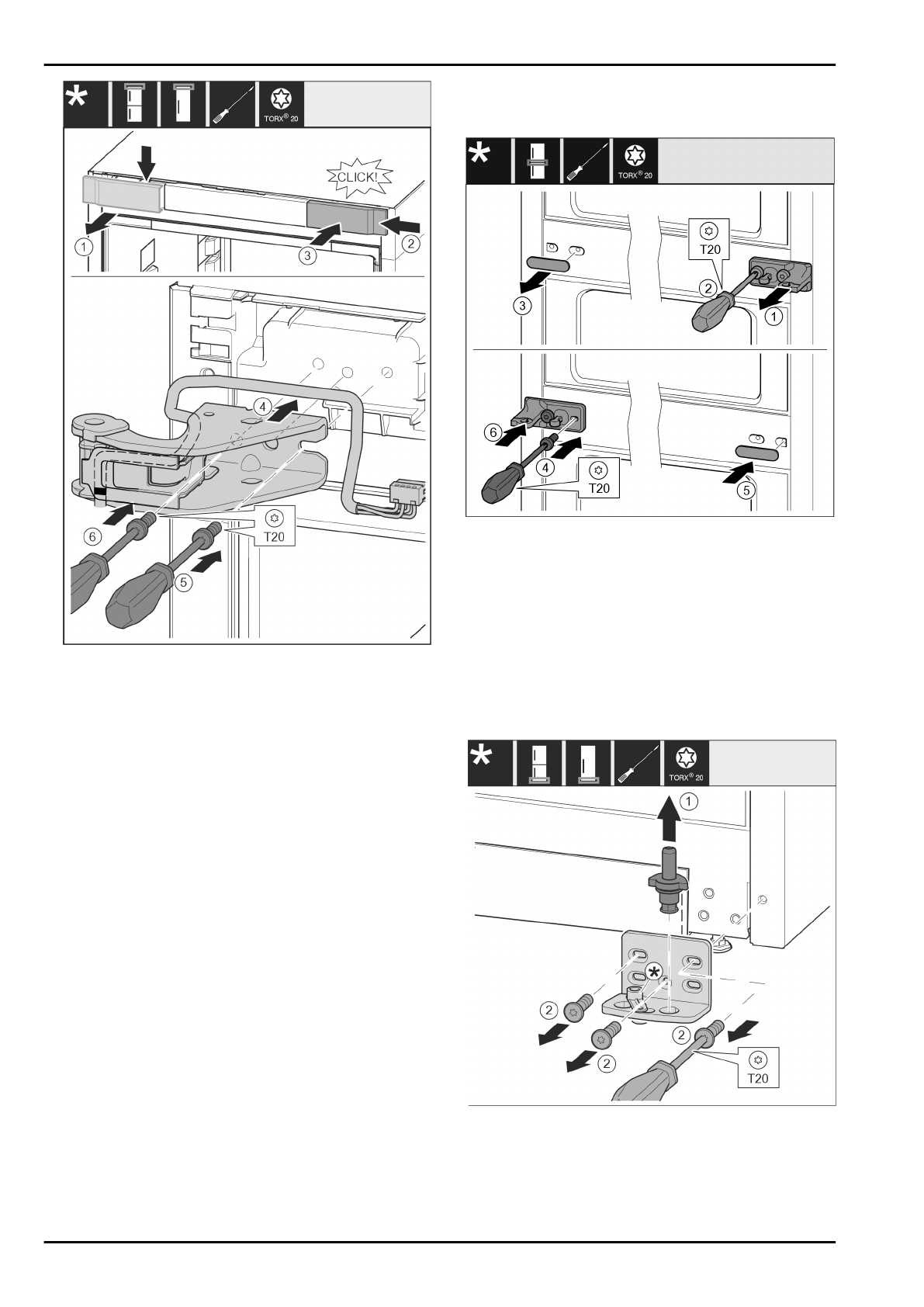

Fig. 20

u

Снимите крышку сверху вперед.

 Fig. 20 (1)

u

Навесьте крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 20 (2)

u

Зафиксируйте крышку.

 Fig. 20 (3)

u

Установите верхний опорный кронштейн.

 Fig. 20 (4)

u

Установите и затяните винт отверткой Т20.

 Fig. 20 (5)

u

Вставьте и затяните винт отверткой Т20.

 Fig. 20 (6)

13.5  Перестановка средних опорных

деталей

Fig. 21

u

Снимите шайбу.

 Fig. 21 (1)

u

Выкрутите винты отверткой Т20.

 Fig. 21 (2)

u

Осторожно снимите крышку.

 Fig. 21 (3)

u

Плотно  прикрутите  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 21 (4)

u

Установите  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 21 (5)

u

Надвиньте шайбу спереди.

 Fig. 21 (6)

13.6  Перестановка нижних опорных

частей

Fig. 22

u

Опорный палец полностью извлеките движением вверх.

Fig. 22 (1)

u

Открутите  винты  отверткой  Т20  и  снимите  опорный

кронштейн.

 Fig. 22 (2)

Перевешивание двери
