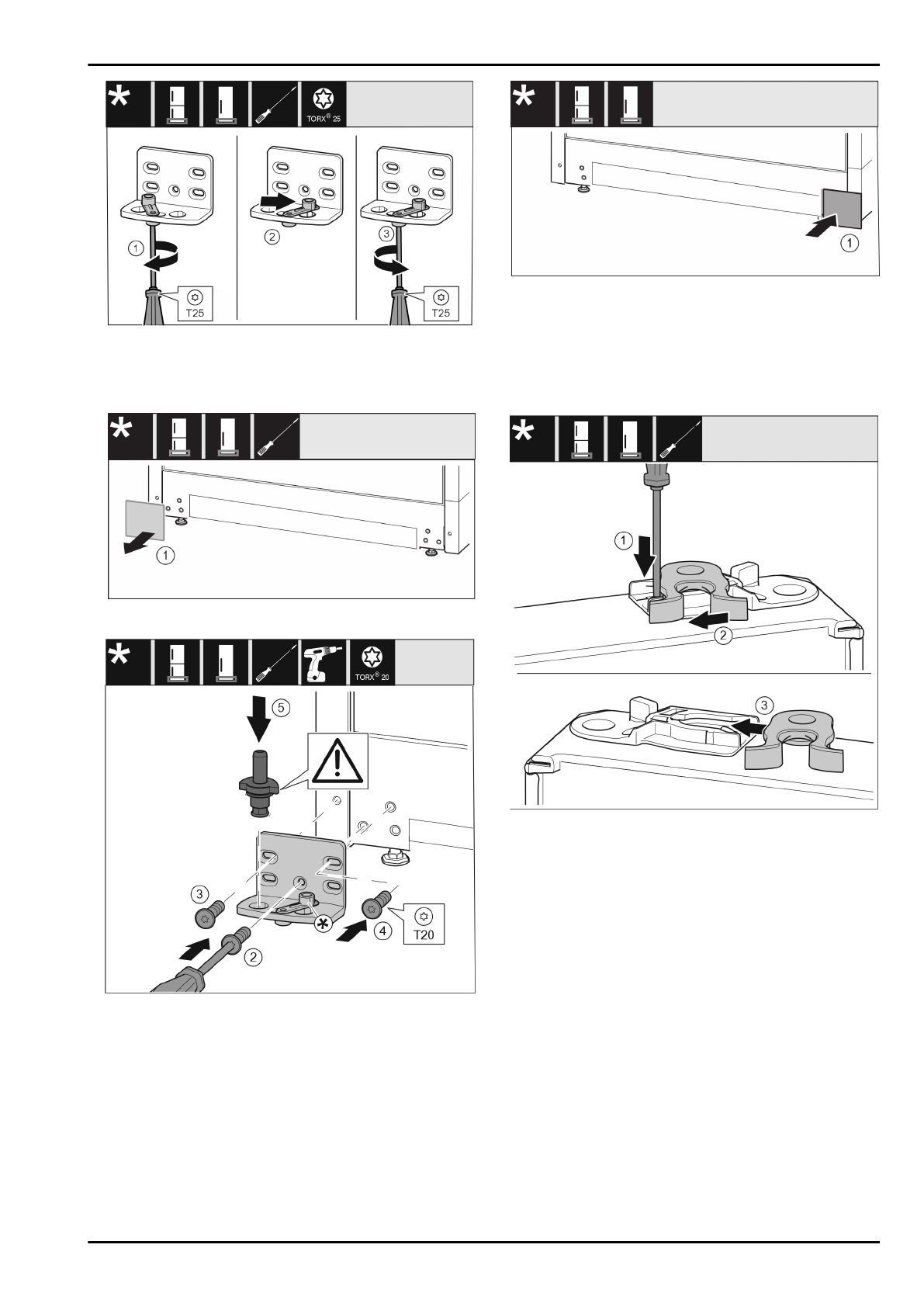

Fig. 23

u

Открутите винт отверткой Т25.

 Fig. 23 (1)

u

Приподнимите фиксатор двери и поверните в отверстии

на 90° направо.

 Fig. 23 (2)

u

Затяните винт отверткой Т25.

 Fig. 23 (3)

Fig. 24

u

Снимите крышку.

 Fig. 24 (1)

Fig. 25

u

Установите  опорный  кронштейн  с  другой  стороны  и

прикрутите с помощью отвертки Т20. Начинайте с винта

2 снизу в центре.

 Fig. 25 (2)

u

Затяните винты 3 и 4.

 Fig. 25 (3,4)

u

Установите  опорный  палец  в  сборе.  При  этом  следите

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 25 (5)

Fig. 26

u

Снова установите крышку с другой стороны.

 Fig. 26 (1)

13.7  Перестановка опорных деталей

двери

Нижняя дверь

Fig. 27

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажмите  шлицевой  отверткой  на  накладку  вниз.

Fig. 27 (1)

u

Выведите  запорный  крючок  из  направляющей.

Fig. 27 (2)

u

Вставьте  запорный  крючок  в  направляющую  с  другой

стороны.

 Fig. 27 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

Верхняя дверь

Перевешивание двери

12

* Наличие в зависимости от модели и комплектации
