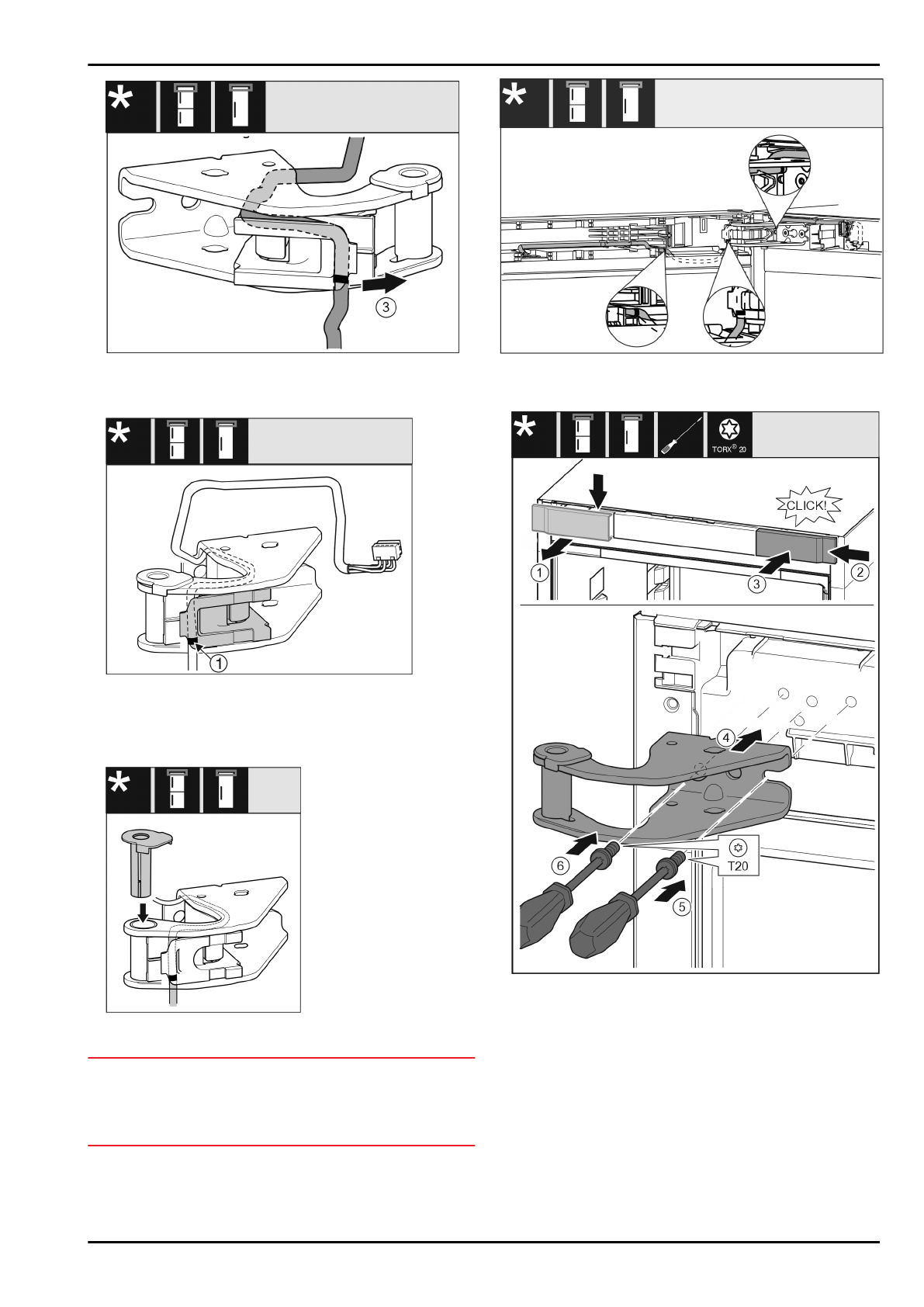

Fig. 15

u

Демонтируйте кабель с держателем кабеля из опорного

кронштейна.

 Fig. 15 (3)

Fig. 16

u

Вставьте  кабель,  перевернув  в  обратную  сторону,  в

верхний паз держателя кабеля.

w

При  этом  средняя  маркировка  должна  находиться  на

краю держателя кабеля

 Fig. 16 (1)

.

u

Вернуть держатель кабеля в исходное положение.

Fig. 17

u

Установить  и  зафиксировать  опорную  втулку  с  другой

стороны.

ВНИМАНИЕ

Опасность защемления кабеля

Fig. 18

После перестановки прокладка кабеля должна выглядеть,

как показано на рисунке.

Fig. 19

u

Снимите крышку сверху вперед.

 Fig. 19 (1)

u

Навесьте крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 19 (2)

u

Зафиксируйте крышку.

 Fig. 19 (3)

u

Установите верхний опорный кронштейн.

 Fig. 19 (4)

u

Установите и затяните винт отверткой Т20.

 Fig. 19 (5)

u

Вставьте и затяните винт отверткой Т20.

 Fig. 19 (6)

Перевешивание двери

10

* Наличие в зависимости от модели и комплектации

u

При прокладке кабеля следите за маркировками.

Более

длинный конец кабеля прокладывается в корпус, а
более короткий - в концевой элемент двери.
