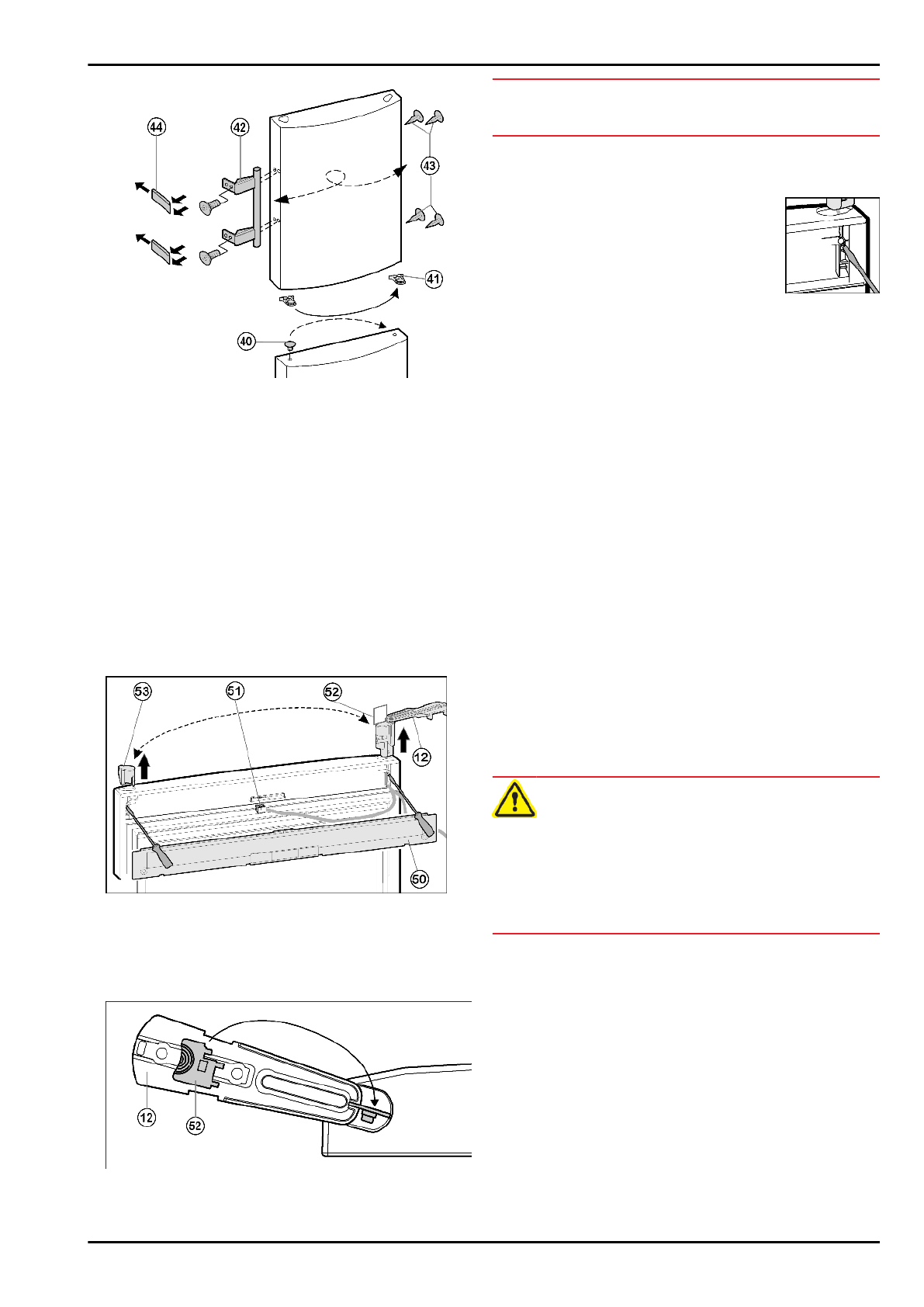

Fig. 9

u

Detach the door handles

 Fig. 9 (42), stoppers Fig. 9 (43) and

pressure plates

 Fig. 9 (44) and transfer to the opposite side.

u

When  fitting  the  pressure  plates  at  the  opposite  side,  pay

attention that they engage properly.

4.1.7 Fitting the lower door

u

Place  the  door  from  above  onto  the  lower  bearing  pin

Fig. 7 (32).

u

Close the door.

u

Place  the  plastic  cap

  Fig.  6  (20)  back  onto  the  middle  turn

hinge

 Fig. 6 (22).

u

Insert  middle  bearing  pin

  Fig.  6  (21)  through  middle  turn

hinge

 Fig. 6 (22) into the lower door.

4.1.8 Transferring the cable connection (upper

door)

Fig. 10

u

Using  a  screwdriver,  remove  the  cover

  Fig.  10  (50)  on  the

door.

u

Disconnect the plug connector

 Fig. 10 (51).

u

At  the  upper  door,  rotate  the  turn  hinge

  Fig.  10  (12)  in  an

outward direction, parallel to the door edge.

Fig. 11

NOTICE

Cables may be twisted and damaged as a result!

u

Use the template.

u

Detach the supplied template

 Fig. 11 (52) from the turn hinge

and use it to prevent the turn hinge

 Fig. 11 (12) and bush from

turning.

u

Using  a  screwdriver,  push  out  the  turn

hinge

  Fig.  10  (12)  from  underneath  and

remove it from the door complete with cable.

u

Using  a  screwdriver,  push  out  the  stopper

Fig. 10 (53) from underneath and transfer it

to the opposite side.

u

Feed in the cable of the turn hinge

 Fig. 10 (12) at the opposite

side and insert turn hinge.

u

Remove  the  template

  Fig.  10  (52)  and  fasten  it  in  the  turn

hinge.

u

Plug in the plug

 Fig. 10 (51).

u

Place the cable in the guide.

u

Engage the cover

 Fig. 10 (50) on the door.

4.1.9 Fitting the upper door

u

Place  the  upper  door  on  the  middle  bearing  pin

  Fig.  6  (21),

close the door and attach the upper turn hinge

 Fig. 5 (12) so

that it engages with the upper side of the appliance.

u

Screw  the  turn  hinge

  Fig.  5  (12)  firmly  into  place  (with

4 Nm). Possibly make preliminary holes with a bradawl or use

a cordless screwdriver.

u

Snap on the cover

 Fig. 5 (10) and cover Fig. 5 (13).

u

Re-connect the plug connector

 Fig. 4 (5).

u

Place the cable in the guide.

u

Re-fit the  cover

 Fig. 4 (3).

u

Turn  the  cover

  Fig.  4  (2)  180°,  attach  and  engage  it  on  the

hinge side.

u

Turn  the  cover

  Fig.  4  (1)  180°,  attach  and  engage  it  on  the

handle side.

4.1.10 Aligning the doors

u

If necessary, align the door to the appliance housing by way

of the two oblong holes in the lower turn hinge

 Fig. 7 (33) and

middle turn hinge

 Fig. 6 (22). To do so, unscrew the middle

screw in the lower turn hinge

 Fig. 7 (33).

WARNING

Risk of injury due to the door dropping out!

If the bearing parts are not screwed into place firmly enough, the

door  may  drop  out.  This  may  lead  to  severe  injuries.  What  is

more, the door may not close and therefore the appliance may

fail to cool properly.

u

Screw the turn hinges firmly into place with 4 Nm.

u

Check all of the screws and retighten if necessary.

Putting into operation
