u

Screw  the  upper  turn  hinge  firmly  into  place  (with  4  Nm)

(2xTorx®  25)

  Fig.  8  (13).  Possibly  make  preliminary  holes

with a bradawl or use a cordless screwdriver.

u

Snap the cover

 Fig. 8 (11) and cover Fig. 8 (10) into place at

the opposite side.

u

Leave the upper door open.

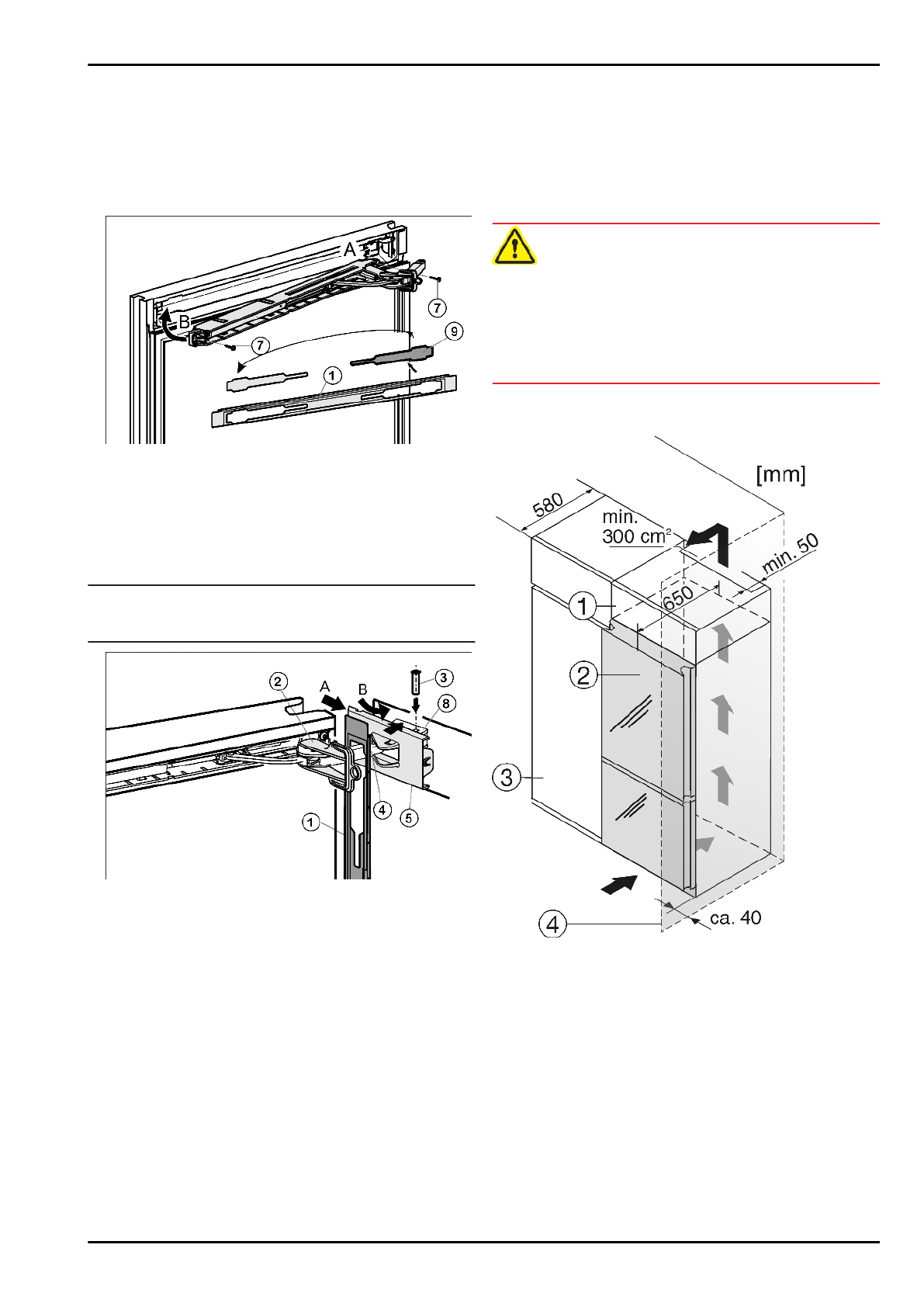

4.3.10 Fitting the upper soft stop mechanism

Fig. 15

u

Remove  the  cover

  Fig.  15  (9)  from  the  faceplate  Fig.  15  (1)

and re-insert it at the other side.

u

Engage  the  upper  soft  stop  unit  with  the  joint  on  the  hinge

side (A) and swivel into place (B).

w

The screw holes at the left and right have to register.

u

Screw  the  soft  stop  unit  firmly  into  place(2  mal  Torx®  15)

Fig. 15 (7).

Note

u

Keep to the correct order. First attach the panel over the soft

stop bracket, then the cover.

Fig. 16

u

Attach  the  faceplate

  Fig.  16  (1)  to  the  soft  stop  bracket

Fig.  16  (4)  so  that  the  catches  face  inwards  and  the  front

faces the appliance.

u

Slide on the cover

 Fig. 16 (5) from the outside (A) and swivel

it over the bearing part

 Fig. 16 (8) (B).

u

Attach  the  cover

  Fig.  16  (5)  and  engage  it  as  far  as  the  first

detent.

w

The openings for the pin are on top of one another after the

soft stop bracket has been positioned.

u

Draw  the  soft  stop  bracket

  Fig.  16  (4)  towards  the  bearing

part  and  insert  the  pin

  Fig.  16  (3)  from  above  so  that  the

square sits in the recess.

u

Now completely snap the cover

 Fig. 16 (5) onto the bearing

part

 Fig. 16 (8).

w

Pay  attention  that  the  cover  fits  properly  so  that  the  door

closes properly and the pin is secured.

u

Twist the safety lock

 Fig. 16 (2) for removal.

u

Slide the faceplate

 Fig. 16 (1) onto the door and snap it into

place.

u

Turn the cover

 Fig. 6 (6) through 180°, attach and engage it

on the handle side.

4.3.11 Aligning the doors

u

If  necessary,  align  the  doors  to  the  appliance  housing  by

way of the oblong holes in the bottom turn hinge

 Fig. 12 (43)

and  middle  turn  hinge

  Fig.  11  (31).  To  do  so,  unscrew  the

middle screw in the bottom turn hinge

 Fig. 12 (43).

WARNING

Risk of injury due to the door dropping out!

If  the  bearing  parts  are  not  screwed  into  place  firmly  enough,

the  door  may  drop  out.  This  may  lead  to  severe  injuries.  What

is  more,  the  door  may  not  close  and  therefore  the  appliance

may fail to cool properly.

u

Screw the turn hinges firmly into place with 4 Nm.

u

Check all of the screws and retighten if necessary.

4.4 Insertion into a row of kitchen units

Fig. 17

(1) Stack cabinet

(3) Kitchen cabinet

(2) Appliance

(4) Wall

The  appliance  can  be  inserted  into  a  row  of  kitchen  units.  To

match the appliance

 Fig. 17 (2) to the height of the row of units,

a  suitable  stack  cabinet

  Fig.  17  (1)  can  be  fitted  above  the

appliance.
When  inserting  the  appliance  into  a  row  of  kitchen  units  (max.

depth  580  mm ),  the  appliance  can  be  installed  directly  next  to

the kitchen unit

 Fig. 17 (3). The appliance door projects 70 mm

relative  to  the  front  of  the  kitchen  units.  It  can  be  opened  and

closed perfectly as a result.
Important for the ventilation:

-

At the back of the stack cabinet there has to be a ventilation

duct  of  at  least  50  mm  depth  throughout  the  width  of  the

stack cabinet.

Putting into operation

8
