Fig. 11

NOTICE

Cables may be twisted and damaged as a result!

u

Use the template.

u

Detach  the  supplied  template

  Fig.  11  (52)  from  the  turn

hinge  and  use  it  to  prevent  the  turn  hinge

  Fig.  11  (12)  and

bush from turning.

u

Using  a  screwdriver,  push  out  the  turn

hinge

  Fig.  10  (12)  from  underneath  and

remove  it  from  the  door  complete  with

cable.

u

Using  a  screwdriver,  push  out  the  stopper

Fig. 10 (53) from underneath and transfer it

to the opposite side.

u

Feed in the cable of the turn hinge

 Fig. 10 (12) at the oppo-

site side and insert turn hinge.

u

Remove  the  template

  Fig.  10  (52)  and  fasten  it  in  the  turn

hinge.

u

Plug in the plug

 Fig. 10 (51).

u

Place the cable in the guide.

u

Engage the cover

 Fig. 10 (50) on the door.

4.1.9 Fitting the upper door

u

Place  the  upper  door  on  the  middle  bearing  pin

  Fig.  6  (21),

close the door and attach the upper turn hinge

 Fig. 5 (12) so

that it engages with the upper side of the appliance.

u

Screw  the  turn  hinge

  Fig.  5  (12)  firmly  into  place  (with

4  Nm).  Possibly  make  preliminary  holes  with  a  bradawl  or

use a cordless screwdriver.

u

Snap on the cover

 Fig. 5 (10) and cover Fig. 5 (13).

u

Re-connect the plug connector

 Fig. 4 (5).

u

Place the cable in the guide.

u

Re-fit the cover

 Fig. 4 (3).

u

Turn  the  cover

  Fig.  4  (2)  180°,  attach  and  engage  it  on  the

hinge side.

u

Turn  the  cover

  Fig.  4  (1)  180°,  attach  and  engage  it  on  the

handle side.

4.1.10 Aligning the doors

u

If necessary, align the door to the appliance housing by way

of  the  two  oblong  holes  in  the  lower  turn  hinge

  Fig.  7  (33)

and  middle  turn  hinge

  Fig.  6  (22).  To  do  so,  unscrew  the

middle screw in the lower turn hinge

 Fig. 7 (33).

WARNING

Risk of injury due to the door dropping out!

If  the  bearing  parts  are  not  screwed  into  place  firmly  enough,

the  door  may  drop  out.  This  may  lead  to  severe  injuries.  What

is  more,  the  door  may  not  close  and  therefore  the  appliance

may fail to cool properly.

u

Screw the turn hinges firmly into place with 4 Nm.

u

Check all of the screws and retighten if necessary.

4.2 Insertion into a row of kitchen units

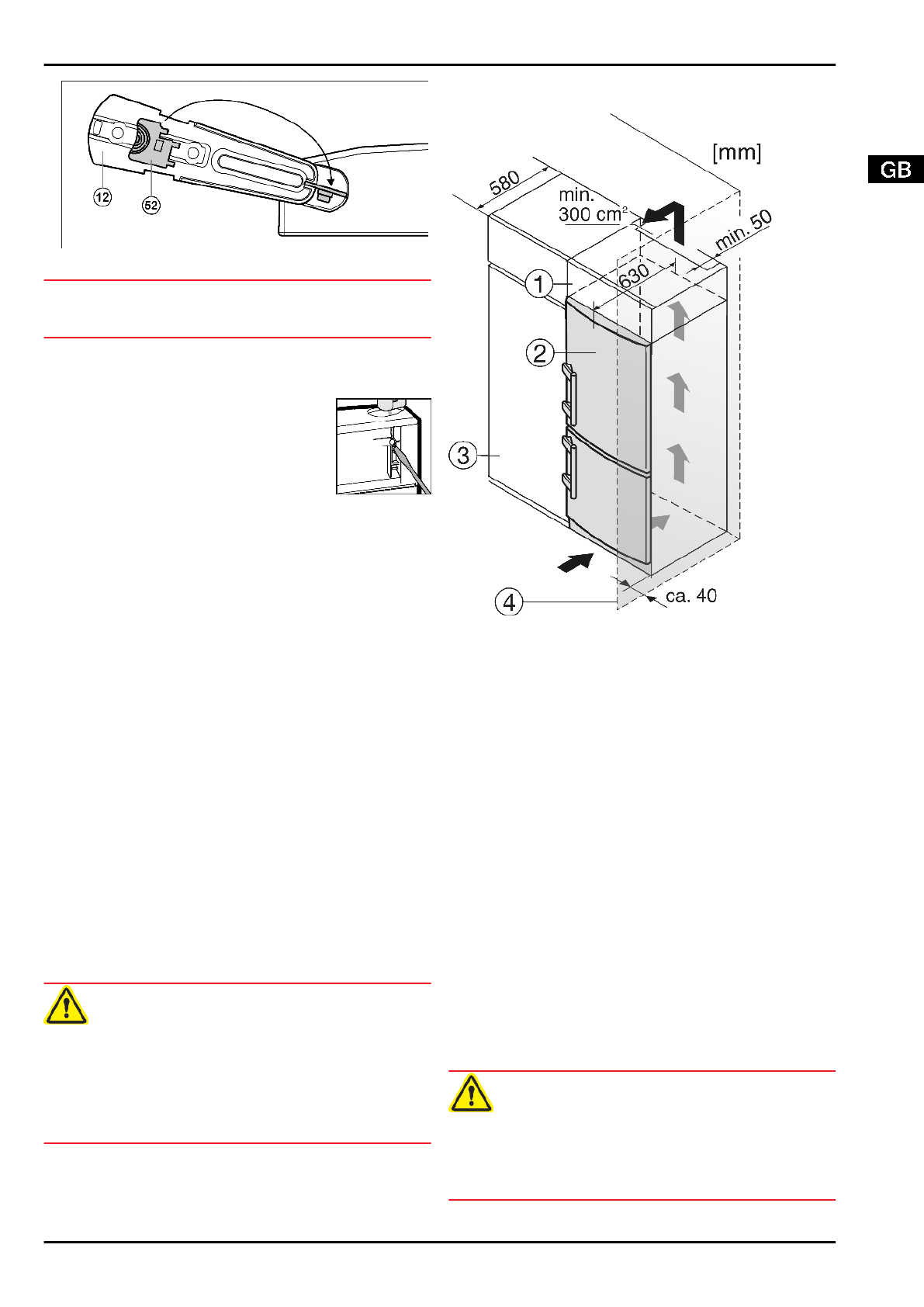

Fig. 12

(1) Stack cabinet

(3) Kitchen cabinet

(2) Appliance

(4) Wall

The  appliance  can  be  inserted  into  a  row  of  kitchen  units.  To

match the appliance

 Fig. 12 (2) to the height of the row of units,

a  suitable  stack  cabinet

  Fig.  12  (1)  can  be  fitted  above  the

appliance.
When  inserting  the  appliance  into  a  row  of  kitchen  units  (max.

depth  580  mm ),  the  appliance  can  be  installed  directly  next  to

the kitchen unit

 Fig. 12 (3). The appliance door projects relative

to  the  front  of  the  kitchen  unit  by  34  mm   at  the  side  and  by

50  mm  in  the  middle  of  the  appliance.  It  can  be  opened  and

closed perfectly as a result.
Important for the ventilation:

-

At the back of the stack cabinet there has to be a ventilation

duct  of  at  least  50  mm  depth  throughout  the  width  of  the

stack cabinet.

-

The  ventilation  space  under  the  ceiling  has  to  be  at  least

300 cm

2

.

-

The larger the ventilation space, the more energy-saving the

appliance is in operation.

If  the  appliance  is  installed  with  the  hinges  next  to  a  wall

Fig. 12 (4), the distance between appliance and wall has to be

at  least  40  mm .  This  corresponds  to  the  projection  of  the

handle when the door is open.

4.3 Transporting the appliance

CAUTION

Risk  of  injury  and  danger  of  damage  as  a  result  of  incorrect

transport!

u

Transport the appliance in a packed condition.

u

Transport the appliance upright.

u

Do not transport the appliance without assistance.
