17

7.2.4. Электроустановка EВ10/400-W300R(E)DC

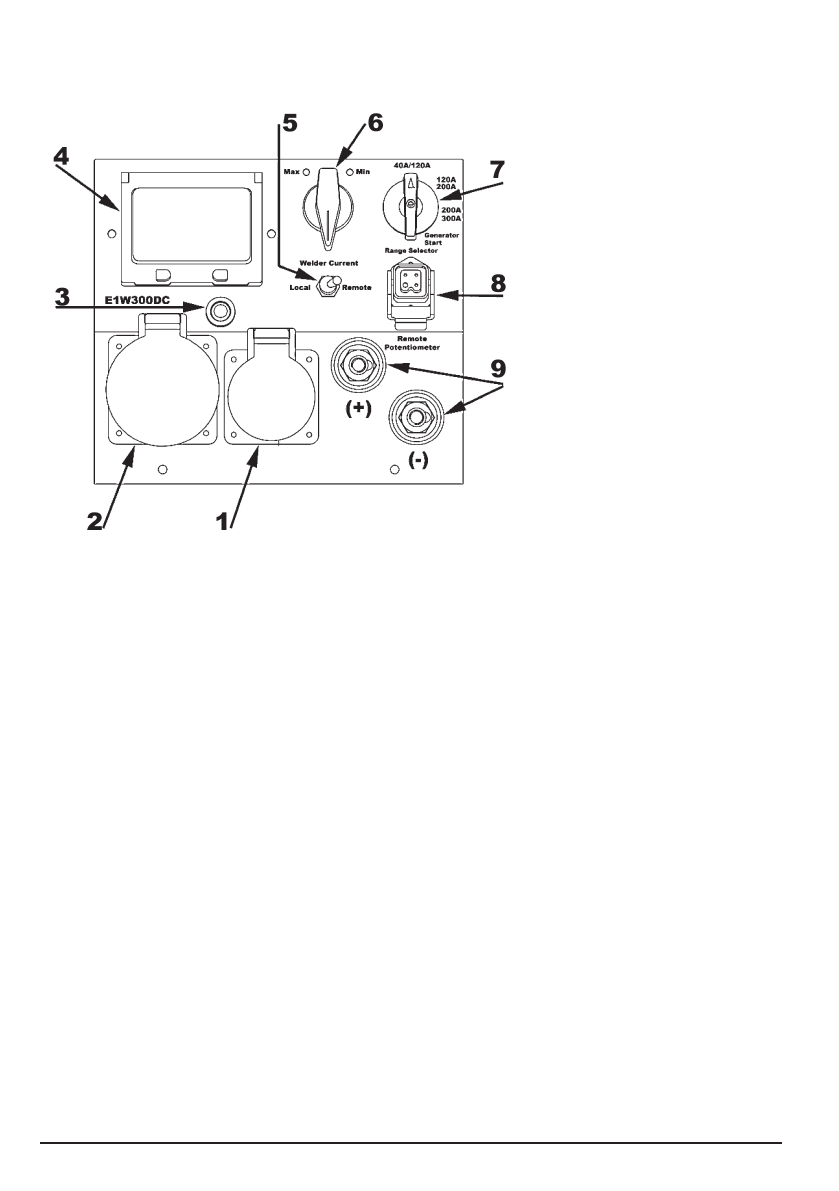

Генератор Е1W13 300DC

1 - Однофазная розетка

16А; 2 – Трехфазная ро

-

зетка 16А; 3 – Сигнальная

лампа наличия напряжения

230В; 4 – Автоматический

выключатель; 5 – Переклю

-

чатель режима  управления

величиной сварочного тока

«дистанционное/с панели

генератора»; 6 - Рукоятка

плавного регулирования

величины сварочного тока

«WELDER CURRENT»; 7

– Переключатель режима

работы «RANGE SELECTJR»;

8 – разъём подключения

дистанционного устройства

плавного регулирования  сва

-

рочного тока. 9 – Гнёзда под

-

ключения сварочных кабелей.

  Генератор  Е1W13DC  трёхфазный,  двухполюсный,  бесщёточный.  Регулирование

напряжения как при работе в режиме «сварка», так и при работе в режиме «генератор»

обеспечивается электронным регулятором напряжения. Электронный регулятор гене-

ратора обеспечивает его защиту путём снижения выходного напряжения сварочника.

При срабатывании встроенной тепловой защиты снимается возбуждение генератора.

Восстановление  напряжения  осуществляется  автоматически,  после  нескольких  ми-

нут ожидания. Защита от максимальной токовой нагрузки осуществляется автомати-

ческим выключателем.

  Перед пуском двигателя «Переключатель режима работы» («RANGE SELECTOR»

поз.7)  должен  находиться  в  положении  «GEN.START»  независимо  от  последующего

режима работы. При отсутствии  дистанционного устройства плавного регулирования

величины сварочного тока переключатель «LOCAL/REMOTE» поз.5 должен находить-

ся    в  положении  «LOCAL».  При  сохранении  переключателя  в  указанном  положении

электроустановка после пуска будет работать в режиме «генератор».

  Перевод  в режим «сварка» осуществляется на работающей в режиме «генератор»

электроустановке:

  -  перевести  переключатель  «RANGE  SELECTOR»  из  положения  «GEN.START»    в

положение, соответствующее требуемому диапазону сварочного тока;

  - переключателем величины сварочного тока ( «WELDER CURRENT» поз.6) устано-

вить требуемую величину сварочного тока;

  - подключить сварочные провода к гнёздам (поз.9).

  При  сварке  все  потребители  тока  промышленной  частоты  50  Гц  должны  быть  от-

ключены, автоматический выключатель должен находиться в положении «Выкл».

ВНИМАНИЕ.

При сварке все потребители тока промышленной частоты 50 Гц

должны быть отключены. При работе в режиме «генератор» сварочные провода

должны быть отсоединены от генератора.
