ПРИНЦИП РАБОТЫ БЛОКА ATS - ATS Champion GG6501E - Инструкция по эксплуатации - Страница 25

25

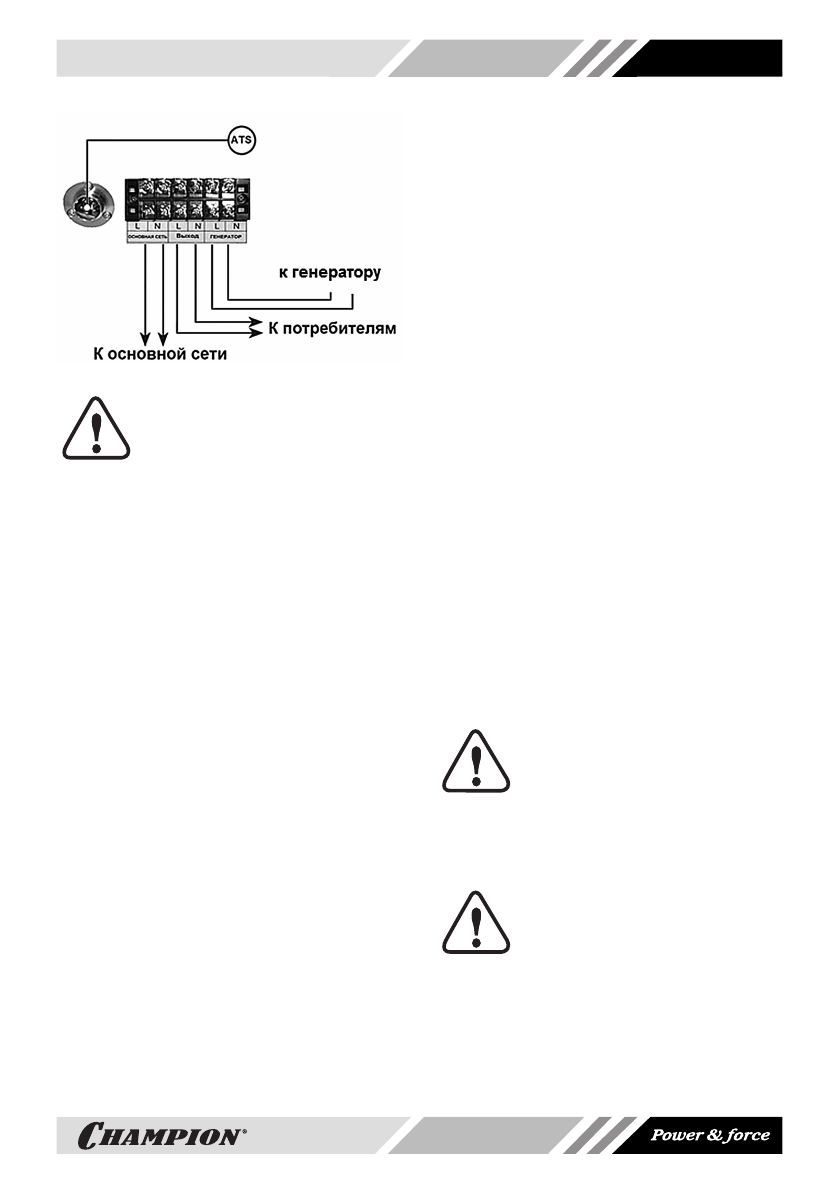

Рис. 15 Схема подключения блока ATS

ВНИМАНИЕ!

Ключ  зажигания  генерато

-

ра  установите  в  положение

«ВКЛ.».  Выключатель  сети

генератора  установите  в  положение

«ВКЛ.».

ПРИНЦИП РАБОТЫ БЛОКА ATS

Когда  прекращается  подача  электро-

энергии  от  наружной  сети,  блок ATS  не-

медленно запускает программу запуска.
Сначала  система  автоматически  запу-

скает  двигатель  генератора  и  произво-

дит  проверку  работы  генератора.  При

стабильной  работе  генератора  система

через 12 секунд после запуска двигателя

отключает соединение между потребите-

лями  и  общей  сетью  электроснабжения

и  соединяет  генератор  с  потребителями

электроэнергии.
Когда  возобновляется  подача  электро-

энергии  от  общей  сети  электроснаб-

жения,  система  производит  проверку

стабильности  напряжения  и  частоты

тока  подаваемой  электроэнергии.  Если

параметры  подаваемой  электроэнергии

стабильны  в  течение  10  секунд,  блок

ATS  автоматически  переключает  потре-

бители  на  питание  электроэнергией  из

общей  сети.  Генератор  после  этого  ра-

ботает без нагрузки в течение 5 секунд,

затем  блок  ATS  останавливает  двига-

тель генератора.

При питании потребителей от наружного

источника электроснабжения, когда гене-

ратор  находится  в  режиме  «ожидания»,

блок  ATS  контролирует  рабочее  состоя-

ние  аккумуляторной  батареи  генератора

и  при  необходимости  подзаряжает  ее.

Таким образом, аккумуляторная батарея

генератора  всегда  находится  в  рабочем

состоянии.
Запуск двигателя генератора происходит

в следующей последовательности:
1.   Первый  запуск  двигателя  длится  3-4

секунды.  Если  запуск  не  удался  —

остановка на 5 секунд.

2.   Второй  запуск  двигателя  длится  4-5

секунд.  Если  запуск  снова  не  удался

— остановка на 5 секунд.

3.   Третий  запуск  генератора  длится  5

секунд.

При  невозможности  запуска  генератора

после трех попыток, блок ATS остановит

программу и загорится лампочка индика-

тора  ошибок  (5)  Рис.  13.  В  этом  случае

необходимо  проверить  и  устранить  про-

блему  запуска  двигателя,  а  затем  пере-

запустить блок ATS. Для этого необходи-

мо  выключатель  (1)  Рис.  13  установить

в  положение  OFF  и  через  2-3  секунды

вновь установить в положение AUTO.

ВНИМАНИЕ!

Если  во  время  работы  проис

-

ходит  поломка  электрической

части  генератора  и  прекра

-

щается  подача  электроэнергии  потре

-

бителям,  блок  ATS  остановит  двига

-

тель и загорится лампочка индикатора

ошибок.

ПРИМЕЧАНИЕ!

Блок  ATS  обеспечивает  за

-

пуск  генератора  при  падении

напряжения  в  наружной  сети

ниже  190В,  либо  скачке  напряжения

выше 240В.
