чит потребителей на общую сеть подачи

электроэнергии, и автоматически остано-

вит генератор.

ВНИМАНИЕ!

Суммарная мощность подклю

-

чаемых  потребителей  с  уче

-

том коэффициентов пусковых

токов не должна превышать номиналь

-

ной мощности генератора.

Блок  ATS  работает  без  какого-либо

управления  оператором,  выполняя  все

процессы  самостоятельно.  Система  ос-

нащена  функцией  определения  ошибки

при запуске или работе генератора, и не

дает  возможности  использовать  неис-

правный  генератор  до  устранения  воз-

никшей проблемы.

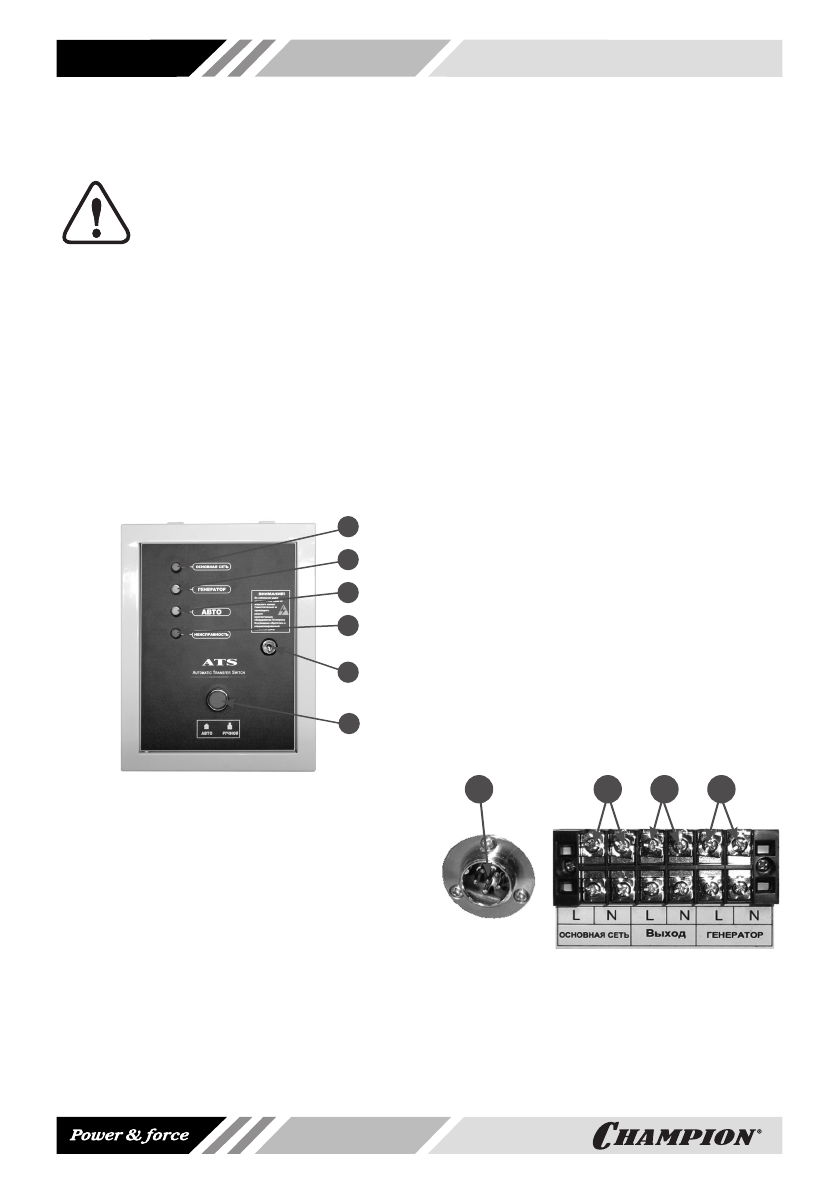

Контрольная панель блока ATS приведе-

на на Рис. 13.

6

1

4

5

2

3

Рис. 13 Контрольная панель блока ATS

1. Переключатель режимов работы

2. Индикатор «ОСНОВНАЯ СЕТЬ»

3. Индикатор «ГЕНЕРАТОР»

4. Индикатор «АВТО»

5. Индикатор «НЕИСПРАВНОСТЬ»

6. Замок

1.   Переключатель

режимов

ра-

боты

«ATS»

(индикаторы

«АВТО»/«РУЧНОЙ»  находятся  вни-

зу  панели).  В  положении  «РУЧНОЙ»

(Кнопка  не  нажата)  блок  ATS  выклю-

чен.  В  положении  «АВТО»  блок  ATS

находится  в  автоматическом  режиме

работы.

2.   Индикатор  «ОСНОВНАЯ  СЕТЬ»  об-

щей  сети  электроснабжения.  Кон-

трольная  лампочка  загорается  при

подаче  напряжения  на ATS  от  общей

сети электроснабжения.

3.   Индикатор  «ГЕНЕРАТОР».  Контроль-

ная  лампочка  загорается  при  подаче

напряжения на ATS от генератора.

4.   Индикатор  «АВТО».  Лампочка  горит,

когда ATS работает в автоматическом

режиме.

5.   Индикатор

«НЕИСПРАВНОСТЬ».

Лампочка  загорается  при  невозмож-

ности запуска генератора или возник-

новении  неисправности  во  время  ра-

боты  генератора.  В  этом  случае ATS

блокирует автоматический запуск или

работу  генератора  до  устранения

причины неисправности.

6.  Замок.  Замок  установлен  для  блоки-

ровки доступа к деталям блока и про-

водам  высокого  напряжения  посто-

ронних лиц.

Панель  подключения  блока  ATS  показа-

на на Рис. 14.
Схема подключения блока ATS показана

на Рис. 15.
После  подключения  блока ATS  согласно

схеме (Рис.15), установите выключатель

блока (1) Рис. 13 в положение AUTO.

1

4

2

3

Рис. 14 Панель подключения блока ATS

1. Разъем подключения блока к генератору

2. Клеммы подключения общей сети

электроснабжения

3. Клеммы подключения потребителей

4. Клеммы подключения подачи

электроснабжения от генератора
